Mechaniczne przekazywanie mocy: Rodzaje ruchu, pasy rozrządu i koła zębate

Jakie rodzaje ruchu występują w mechanice?

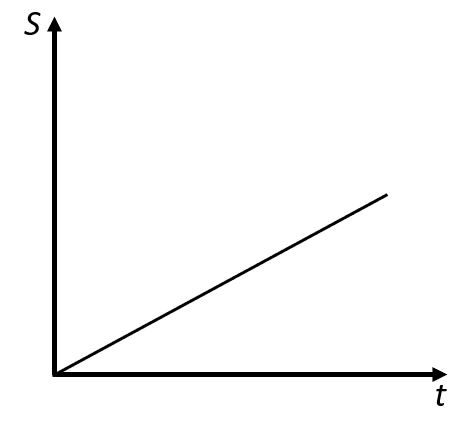

Istnieje ruch jednorodny, w którym ciało porusza się z tą samą prędkością przez cały czas i nie jest ani przyspieszane, ani zwalniane.

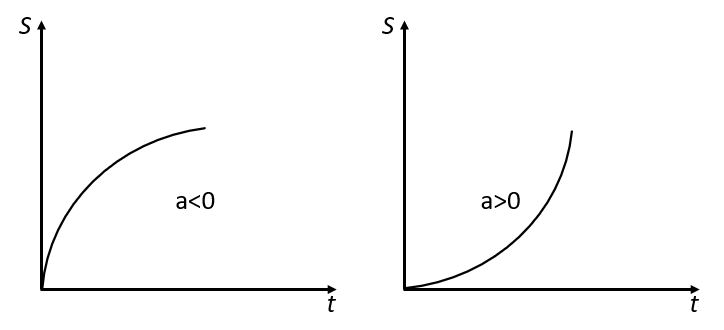

Ruch niejednorodny występuje, gdy prędkość lub kierunek ciała zmienia się podczas procesu ruchu, co może prowadzić do przyspieszenia lub spowolnienia. Istnieją dwa przypadki: jednolite przyspieszenie i niejednolite przyspieszenie.

Jakie są rodzaje mechanicznego przenoszenia mocy?

Istnieje wiele różnych typów napędów i przekładni wykorzystywanych do mechanicznego przenoszenia mocy.

Niektóre z nich to napędy liniowe, koła pasowe, łożyska kulkowe (więcej informacji w tym blogu), sprzęgła (więcej informacji w tym blogu), koła zębate, połączenia wału i piasty oraz głowice obrotowe. Każdy z tych napędów ma swoje zalety i wady.

• Na przykład napędy liniowe są bardzo wydajne, ale nie można ich używać do osiągania wyższego momentu obrotowego.
• Koła pasowe z kolei mogą pochłaniać duży moment obrotowy, ale zwykle są trudne do zainstalowania.
• Złącza i koła zębate są najczęściej używanymi typami napędów, ponieważ mogą również przenosić duży moment obrotowy.
• Połączenia wału z piastą są dobrym wyborem do przenoszenia wysokiego momentu obrotowego, ale są trudniejsze do zainstalowania niż inne napędy.
• Głowice obrotowe są szczególnie odpowiednie do przenoszenia wysokiego momentu obrotowego i są również łatwe w montażu.

Bardzo ważne jest, aby wybrać odpowiedni napęd lub układ przekładni dla danego zastosowania. Aby to zrobić, ważne jest, aby określić odpowiedni komponent dla aplikacji i poznać różne cechy i wymagania systemu.

Najlepszym sposobem na opracowanie wydajnego systemu napędowego lub transferu jest zaangażowanie eksperta, który wybierze różne komponenty, które są specjalnie zaprojektowane, aby zaspokoić potrzeby systemu. Może również pomóc w wyborze odpowiedniej technologii napędowej lub transferu dla danego zastosowania.

Jakie czynniki odgrywają rolę w przenoszeniu mocy?

Moment obrotowy to siła, która oddziałuje na obiekt, aby go obrócić. Kiedy na obiekt oddziałuje siła, aby go obrócić, siła jest nazywana momentem obrotowym. Moment obrotowy ma różne rodzaje efektów. Moment obrotowy może pomóc w zwiększeniu lub zmniejszeniu prędkości obrotowej obiektu.

Inżynierowie opisują torsję jako skręcenie ciała wynikające z działania momentu skrętnego. Podczas próby skręcenia pręta wzdłuż jego osi wzdłużnej, moment skrętny będzie działał oprócz dowolnej siły bocznej.

Geometryczny moment bezwładności, zwany również drugim momentem obszaru, jest powszechną miarą stosowaną w teorii siły, która pochodzi z przekroju poprzecznego nośnika. Służy do obliczania odkształceń i naprężeń generowanych przez obciążenia zginające i skręcające.

Moment bezwładności opisuje ruch obrotowy ciała. Odnosi się do ilości energii wymaganej do obracania obiektu lub zmiany kąta obrotu. Jest on połączony z masą ciała przytwierdzoną do osi obrotu. Im większa masa i im dalej masa jest od osi obrotu, tym większy moment bezwładności.

Ruch z kołami pasowymi zębatymi, paskami rozrządu, pasami płaskimi, pasami okrągłymi i kołami pasowymi powrotnymi

Pasy rozrządu, znane również jako pasy kontrolne, są niezbędnym elementem mechanicznego przenoszenia mocy. Są one montowane w silnikach wielu samochodów i łączą wał korbowy z wałkami rozrządu.

Wały rozrządu sterują zaworami w cylindrach, przenosząc w ten sposób siłę wału korbowego na wały rozrządu. Aby pas rozrządu działał prawidłowo, musi być mocno naprężony.

Zwykle jest wykonana z gumy, poliuretanu lub kauczuku syntetycznego. Włókno szklane lub aramid są wprowadzane wzdłużnie, aby zwiększyć nośność i żywotność. Niektóre modele są dodatkowo wzmocnione nylonową tkaniną.

Są łatwe w utrzymaniu, wydajne i trwałe. Może być używany do przenoszenia siły i mocy, a także do przenoszenia i pozycjonowania materiałów, w zależności od zębatkowania profilu. Pasy synchroniczne eliminują wszelkie problemy związane ze smarowaniem. Są łatwe do zastąpienia i bardzo trwałe, ponieważ wykazują niewielkie lub żadne wydłużenie.

• Paski rozrządu
• Koła pasowe zębate
• Rolki podtrzymujące

Paski rozrządu

Paski rozrządu są bardzo popularnym elementem przenoszenia mocy, szczególnie w technologii silnika. Łączą one cechy płaskiego pasa i łańcucha, wchodząc w zęby kół pasowych rozrządu.

Są one również nazywane pasami synchronicznymi lub pasami sterującymi. Mogą być używane do przekształcania ruchu napędu, przekładni lub części maszyny w kontrolowany moment obrotowy. System ten może mieć wiele różnych zastosowań i może być używany w różnych komponentach do przenoszenia siły w określonym mechanizmie.

Koła pasowe zębate

Pasowe koła zębate są elementarnym elementem napędu pasa rozrządu i służą do przenoszenia momentu obrotowego i ruchu z jednego wału na drugi. Są ważnym elementem konwersji energii mechanicznej w systemie.

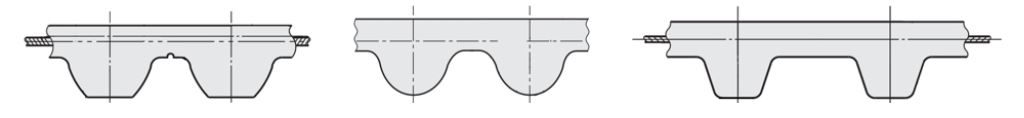

Profil zęba

Wypusty lub profile zębów są stosowane głównie w technologii napędu, ponieważ ułatwiają zazębianie się przekładni napędowej między pasem rozrządu a kołem pasowym synchronizacji, a tym samym synchronizują wały napędowe.

Istnieje kilka rodzajów profili przekładni: Profil trapezowy, profil kołowy, profil ewolwentowy i profil paraboliczny. Z tych czterech profili, przekładnia trapezowa jest - oprócz technologii napędowej - również stosowana w wielu zastosowaniach transportowych ze względu na dużą powierzchnię styku zębów.

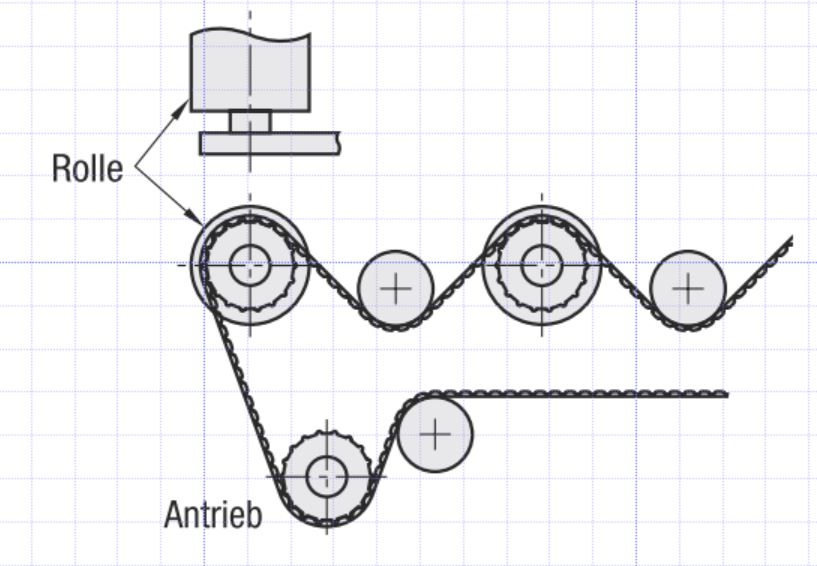

Koła zębate

Koła zębate są niezbędnym elementem w systemach przenośników taśmowych i pełnią pasywną rolę w mechanicznym przenoszeniu mocy. Podpierają taśmę przenośnikową, która obraca się między głowicą a tylnym bębnem, stykając się między konstrukcją nośną a taśmą przenośnikową. W rezultacie mogą konwertować typ ruchu, a także transmisję mocy.

Zastosowania pasów rozrządu i kół zębatych

Odkryj świat mechanicznego przenoszenia mocy! Istnieje wiele różnych sposobów wykorzystania typów ruchu i konwersji do efektywnego przenoszenia energii z jednego miejsca do drugiego. Pasy rozrządu i koła pasowe rozrządu to jedne z najczęstszych elementów w inżynierii mechanicznej, które pomagają maszynom i systemom wytwarzać niezbędne właściwości i momenty obrotowe.

W druku 3D

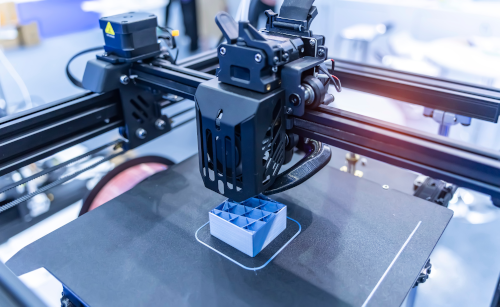

Drukarki 3D to maszyny, które przekształcają płynne lub stałe materiały, takie jak tworzywa sztuczne, metale, piasek, wosk, żywice i ceramika w obiekty trójwymiarowe. Szablony 3D są konstruowane i przesyłane do urządzenia za pomocą oprogramowania. Drukowanie 3D jest następnie wykonywane przez nakładanie materiału na płytkę nośną.

Drukarki 3D są często wykorzystywane w branży do produkcji prototypów i poszczególnych części. Działają one ręka w rękę z wydajnymi napędami liniowymi, paskami rozrządu, kołami pasowymi z zębami i innymi komponentami, gdzie najwyższa precyzja jest kluczowa.

Obliczanie przełożenia prędkości: pasy rozrządu i koła pasowe zębate

Jeśli chodzi o proporcje prędkości pasków rozrządu i kół zębatych, można skonfigurować wszystko samodzielnie tutaj. Można też użyć pliku PDF, aby obliczyć prawidłowy współczynnik prędkości.

Dobór rozmiaru i pomiar: pasy rozrządu i koła pasowe zębate

Przy zakupie pasa synchronicznego należy indywidualnie wziąć pod uwagę minimalny rozmiar koła pasowego, aby upewnić się, że liczba zębów wynosi lub przekracza minimalną liczbę zębów. Ważne jest również, aby prawidłowe obciążenie wstępne działało na pas synchroniczny, aby zapewnić jak najdłuższy okres eksploatacji pasa. Niewystarczające obciążenie wstępne może spowodować pominięcie pasa, a nadmierne obciążenie wstępne wpłynie na zużycie pasa.

Wybór optymalnego rozmiaru pasa rozrządu

W zależności od rodzaju zastosowania dostępne są różne rozmiary i wzory, wszystko w celu zapewnienia optymalnego rozmiaru pasa rozrządu.

Poziom przenoszenia mocy zależy od wielu czynników; dlatego należy wziąć pod uwagę dokładną nośność i obliczyć ją indywidualnie dla każdego konkretnego przypadku użycia. Więcej informacji na temat obliczania pasów synchronicznych można znaleźć w pliku PDF.

Wybór optymalnego profilu zębów koła pasowego

Aby pomóc wybrać optymalny profil zęba koła pasowego, zapewniamy przegląd różnych kształtów profili według typu aplikacji w postaci pliku PDF.

Co zrobić z konserwacją lub pęknięciem pasa?

Niniejsza instrukcja pomoże zidentyfikować uszkodzenia podczas zaciskania pasa, ważne naprężenia podczas montażu pasa, niewspółosiowość pasa rozrządu i inne niekorzystne warunki środowiskowe, a także działania naprawcze i zapobiegawcze. W przypadku napotkania problemów z napędem, przekładnią, momentem obrotowym, maszyną lub komponentami, dokładna analiza systemu pozwoli zminimalizować koszty konserwacji.

Normalne zużycie i usterka pasa

Częstym błędem występującym w przypadku taśmy po 2 lub 3 latach użytkowania jest zmniejszenie wytrzymałości taśmy na rozciąganie z powodu zmęczenia gwintu.

W przypadku pasów używanych przez dłuższy czas nie są zwykle wymagane żadne dodatkowe środki w celu optymalizacji ich działania. Jednak żywotność pasa zależy od wielu czynników, w tym środowiska, stanu kół pasowych, przenoszonej mocy, naprężenia zespołu pasa, wyrównania wału i obsługi pasa przed i podczas instalacji.

Wady zginania

Wady zginania występują w miejscach, w których bardzo duże siły oddziałują na stronę naprężenia pasa, gdy pasy są umieszczone wokół bardzo małej średnicy. Może to spowodować, że poszczególne włókna zmniejszą wytrzymałość na rozciąganie pasa, powodując w ten sposób uszkodzenie.

Istnieje kilka przyczyn takich uszkodzeń, w tym nieprawidłowe działanie pasa, niedostateczne naprężenie podczas montażu, nieodpowiednie promienie rowka i/lub ciała obce wchodzące do napędu pasa. Niewłaściwe przechowywanie, niewłaściwe opakowanie i obróbka pasa mogą również powodować zaginanie pasa przed i podczas instalacji

Nieprawidłowa instalacja

Zwłaszcza w przypadku pasów synchronicznych nadmierne naprężenie montażowe może prowadzić do ścinania zęba pasa lub do jego uszkodzenia na rozciąganie. Jest to często zauważalne przez znaczne zużycie wzdłuż powierzchni styku pasa.

Niewspółosiowość koła pasowego

Niewyrównane napędy wału lub stożkowe koła pasowe mają zazwyczaj nieregularny profil związany ze zużyciem na bokach zębów pasa, co powoduje nieregularne obciążenia w obszarach wstęg (między zębami).

Może to spowodować pęknięcia po stronie pasa, które pochłaniają największe naprężenie i rozciągają się na szerokość pasa, co ostatecznie powoduje rozszczepienie profilu zęba. Ponadto krawędź taśmy może wykazywać znaczne zużycie ze względu na dużą siłę pociągową.

Nadmierne temperatury/ciepło

Jeśli gumowe pasy działają w nadmiernych lub nieodpowiednich temperaturach, guma twardnieje, a zginanie może spowodować rozdarcia.

Pęknięcia te są zwykle równoległe do zębów pasa i występują głównie na powierzchniach styku (między zębami pasa). Wówczas przewód trakcyjny może często ulec uszkodzeniu.

Kontrola jakości pasów rozrządu. Jak osiągnąć dokładne wyniki

Nasza kontrola jakości wszystkich produktów końcowych zapewnia, że mechaniczna transmisja mocy wymagana dla systemów taśmowych jest zgodna z odpowiednimi specyfikacjami DIN i tolerancjami produkcyjnymi. Kontrole te są przeprowadzane zgodnie z wytycznymi krajowymi i międzynarodowymi lub w oparciu o indywidualne konsultacje z klientami. Metody testowe służą do sprawdzania różnych typów ruchu i konwersji napędów, skrzyń biegów, maszyn i systemów momentu obrotowego oraz do sprawdzania komponentów.
