Tuleje dystansowe i tarcze dystansowe – materiały i kształty

Tuleje dystansowe i tarcze dystansowe są ważnymi elementami do łączenia i projektowania rozwiązań inżynieryjnych. Wykonują one kilka zadań: Są to elementy dystansowe, rozkładają siły występujące podczas incydentów, zabezpieczają komponenty i są potrzebne do precyzyjnej regulacji. Oprócz klasycznych metalowych podkładek, w tym artykule omówiono również inne specjalne kształty i opcje konfiguracji, takie jak okrągłe płyty.

Tuleje dystansowe i tarcze dystansowe

Tuleje dystansowe i tarcze dystansowe, zwane również tulejami dystansowymi, działają przede wszystkim jako elementy dystansowe w stosunku do określonego położenia. Tuleje dystansowe i tarcze dystansowe są zwykle mocowane za pomocą śruby wprowadzonej przez wewnętrzną średnicę tulei lub tarczy. Zwykle nie są one stemplowane, jak w przypadku metalowych podkładek (więcej informacji można znaleźć tutaj), ale są formowane w rolce i mają precyzyjną długość. Tolerancja długości (również klasa dokładności) wynosi do ± 0,01 mm. Ze względu na ich wysoką precyzję niektóre z nich mogą być nawet używane jako tuleja łożyskowa do łożysk tocznych.

Jednym z przykładów zastosowania tulei dystansowych jest ich zastosowanie w trzonie:

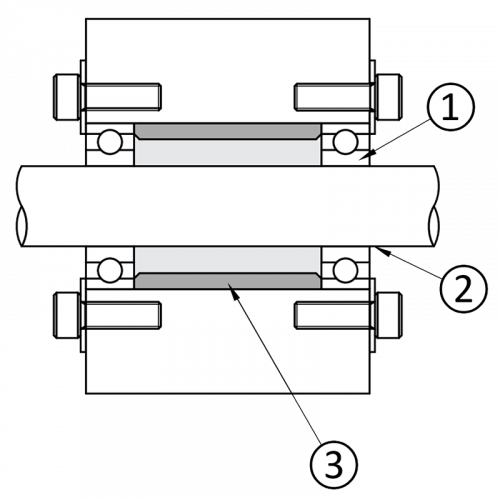

Rękaw dystansowy w wale: (1) Łożysko, (2) Wał, (3) Rękaw dystansowy

Rękaw dystansowy dla większego odstępu: (1) Rękaw dystansowy

Tuleja dystansowa lub tarcza dystansowa mogą być również używane jako płytka sprężysta, na przykład jako podpora lub ogranicznik sprężyny dociskowej.

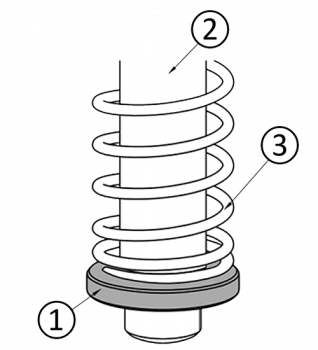

Przykład zastosowania z sprężyną: (1) Tarcza metalowa, (2) Wał, (3) Sprężyna

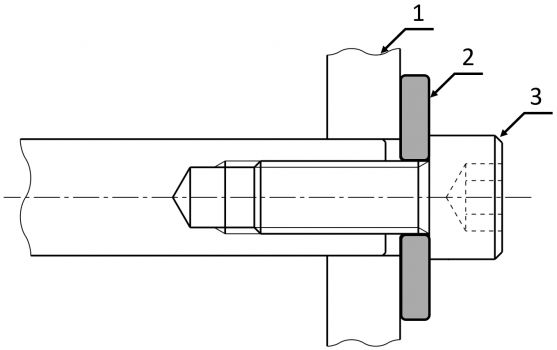

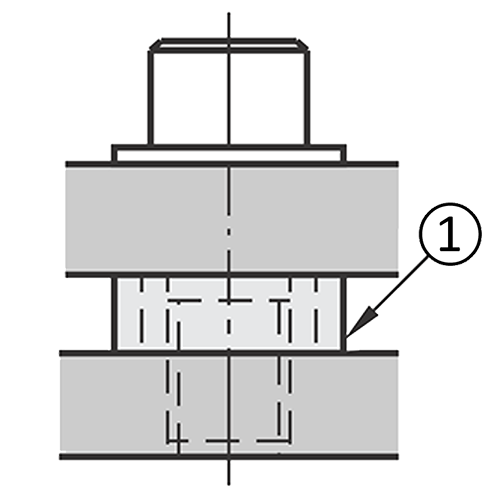

Podkładka dociskowa w połączeniu śrubowym: (1) Płyta, (2) Tarcza metalowa, (3) Śruba – imbusowa

Aby uzyskać więcej informacji na temat różnych typów mocowania wału i końców wału, należy również przeczytać nasz artykuł „Wały liniowe: Końcówki wału i opcje montażu wału liniowego”.

Okrągłe płyty

Okrągłe płyty to okrągłe metalowe tarcze z otworami, które są grubsze niż podkładki lub tarcze dystansowe i mają większą średnicę. Stosuje się je np. jako podkładki końcowe w prowadnicach wałów do mocowania lub zaciskania. W tym celu zalecamy stosowanie ich w zastosowaniach wymagających wysokiej dokładności pozycjonowania i zabezpieczenia. Jako podkładki końcowe wału, okrągłe płyty również podejmują się zadania ochrony przed uszkodzeniami mechanicznymi i zapobiegania przedostawaniu się brudu lub pyłu. Okrągłe płyty są szczególnie przydatne w zastosowaniach o dużym obciążeniu lub tam, gdzie powierzchnie komponentów są szczególnie wrażliwe. Dystrybuują również siły na większą powierzchnię.

Znaczenie standardowych części

Ustandaryzowane części, takie jak znormalizowane tarcze, są znormalizowanymi elementami, które odgrywają dużą rolę w produkcji i inżynierii projektowej. Standaryzacja zapewnia jednakowo wysoką jakość i kompatybilność (więcej informacji znajdziesz tutaj). Standaryzowane części upraszczają montaż i wymianę znormalizowanych części. Na przykład różne normy mają zastosowanie do tarcz dystansowych:

DIN 125 / ISO 7089: Znormalizowane podkładki do zastosowań ogólnych, które są używane jako podkładki do połączeń gwintowanych.
DIN 988: Podkładki regulacyjne o określonej grubości dla precyzyjnych wymagań dotyczących odstępów. Są one stosowane np. między pierścieniami ustalającymi a podkładkami zabezpieczającymi w celu kompensacji luzu podczas mocowania elementów osiowo.
DIN 7349: Wzmocnione podkładki do śrub o większych obciążeniach. Zapewniają one większy obszar styku i zwiększają odporność na wysokie siły i momenty obrotowe.

Opcje konfiguracji

Standardowe części są wystarczające do wielu zastosowań. Niemniej jednak często osiągają swoje granice, gdy wymagania są podwyższone: w tym przypadku potrzebne jest specjalistyczne rozwiązanie. Dostosowane komponenty pozwalają na rozwiązania konkretnych wyzwań. MISUMI ma różne opcje konfiguracji tarcz dystansowych i tulei dystansowych. Niektóre z najważniejszych wariantów i ich charakterystyk są opisane poniżej.

Wybór materiału dla tarcz dystansowych i tulei dystansowych

MISUMI ma nieutwardzone i utwardzone tarcze i rękawy. Twardość wpływa na zużycie: im twardszy materiał, tym bardziej odporne tuleje i podkładki są na odkształcenia i zużycie. Wybór materiału ma również wpływ: tuleje dystansowe ze stali nierdzewnej i tarcze dystansowe ze stali nierdzewnej nadają się do środowisk korozyjnych. MISUMI może również skonfigurować tarcze dystansowe i tuleje dystansowe wykonane z tworzyw sztucznych, ceramiki, gumy, filcu lub materiałów termoizolacyjnych w specjalnych warunkach środowiskowych. Zastosowanie gumy i filcu jest korzystne, na przykład w zastosowaniach wymagających absorpcji drgań lub właściwości antystatycznych.

Rękawy dystansowe o specjalnych kształtach

Tuleje dystansowe są elementami cylindrycznymi. Są one używane do tworzenia pewnej odległości między dwoma komponentami. Kształty specjalne mogą obejmować:

Stożkowe/cylindryczno-cylindryczne tuleje dystansowe mają standardowy kształt i nadają się do większości zastosowań przemysłowych. Stożkowe tuleje dystansowe mają zwężany kształt.
Wewnętrzne i zewnętrzne tuleje dystansowe z gwintem wewnętrznym działają jak nakrętki ułatwiające połączenia gwintowane. Można pominąć dodatkowe nakrętki i śruby.
Specjalna podkładka kształtowa – odpowiednia do mocowania wału na końcu wału.
Tuleja dystansowa z kołnierzem - Kołnierze zapewniają większą powierzchnię styku i mogą działać jako ogranicznik.

W MISUMI rękawy z kołnierzem można skonfigurować w kształcie kołnierza. Wysokość kołnierza jest określona z tolerancjami i może być używana do precyzyjnych wymagań odległości.

Konfigurowalne podkładki regulacyjne

MISUMI dostarcza podkładki regulacyjne wykonane ze stali, stali nierdzewnej, stali sprężynowej i mosiądzu. Dostępna dokładność wynosi od ± 0,11 do ± 0,003 mm, co pozwala na bardzo dokładną regulację komponentów. Więcej informacji na temat klas tolerancji zgodnie z ISO 22081 i DIN ISO 2768 można znaleźć na naszym blogu.Średnice wewnętrzne są dostępne w zakresie od 2 do 130 mm, a średnice zewnętrzne od 3 do 160 mm. Firma MISUMI dostarcza znormalizowane podkładki regulacyjne o różnych kształtach i kształtach, znormalizowane podkładki regulacyjne zgodnie z normą DIN 988 oraz konfigurowalne podkładki regulacyjne. Skonfigurowane podkładki regulacyjne można znaleźć w sklepie MISUMI, na przykład używając wyszukiwanego terminu #CIMA.

Metalowe tarcze według klasy precyzji

MISUMI umożliwia konfigurację tarcz dystansowych i tulei dystansowych zgodnie ze specyfikacjami. Odległość między dwoma elementami można bardzo precyzyjnie regulować za pomocą precyzyjnie wykonanych tulei dystansowych. Jeśli wymagane jest kilka tulei, są również jednocześnie uziemione tuleje dystansowe o tej samej długości, co najmniej jako zestaw dwóch. Pozwala to na utworzenie płaskiej powierzchni, zmniejszając luz z powodu różnicy wysokości mniejszej niż ± 5μ.

Poniższe rysunki pokazują różnicę między standardową i precyzyjną wersją tarcz dystansowych i tulei dystansowych firmy MISUMI:

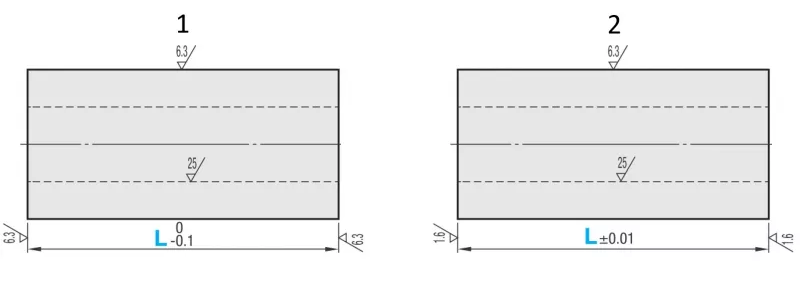

Możliwości wykonania przykładowego rękawa dystansowego: (1) Wersja standardowa, (2) Wersja precyzyjna

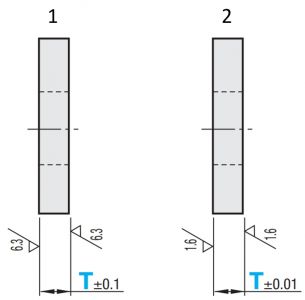

Możliwości wykonania przykładowej tarczy dystansowej: (1) Wersja standardowa, (2) Wersja precyzyjna

Konfigurowalne przez użytkownika dyski metalowe można znaleźć w sklepie internetowym, np. używając wyszukiwanego hasła #FWS.

Przegląd tarcz i rękawów w sklepie MISUMI

MISUMI oferuje szeroką gamę metalowych tarcz i metalowych tulei. W poniższej tabeli przedstawiono przegląd wariantów i opcji konfiguracji:

Kształt		Uwaga	Zakres		Tolerancja	Tolerancja	Typ

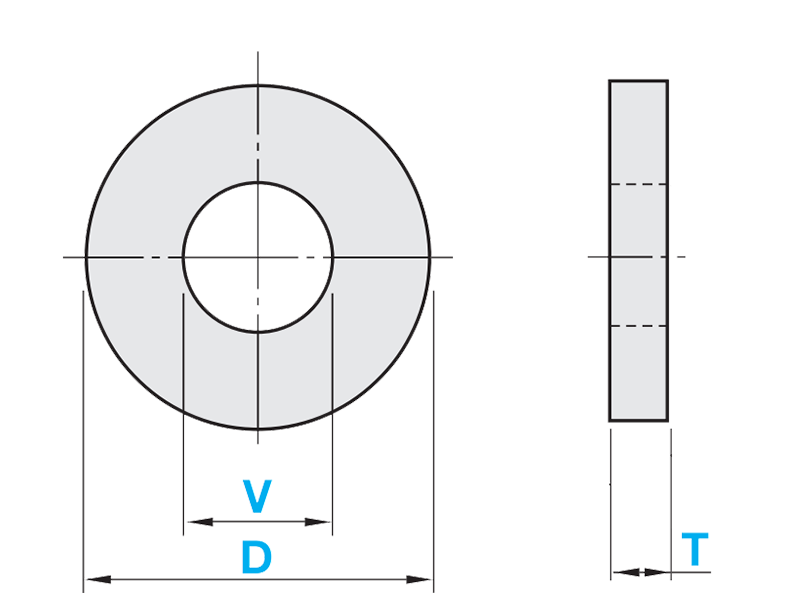

Tarcza	Tarcza metalowa	- Wymiar T do wyboru - Wymiary do wyboru w zależności od T	Grubość T od 1 do 10 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	WSSB, WSSM, WSSS
		- Możliwość konfiguracji wymiaru T (w krokach co 0.5 mm) - Wymiary konfigurowalne					TWSSB, TWSSM, TWSSS
		Wymiary konfigurowalne					FWS, FWSSC, FWSSB, FWSSM, FWSSR, FWSSA, FWSSAB, FWSBB, FWSSS, FWSSSR, FWSUS
	Tarcza metalowa możliwość wyboru tolerancji	Wymiary konfigurowalne Tolerancja wymiarów D i V do wyboru	Grubość T od 1 do 10 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Wymiar V do wyboru: Tolerancja (H): H7 Tolerancja (N): 0.3 mm/0.1 mm Tolerancja (X): (0.2 mm/0) Możliwość wyboru wymiaru D: Tolerancja (G): g6 Tolerancja (H): h7 Tolerancja (N): -0.1 mm/-0.3 Tolerancja (X): 0 mm/-0.2	SWSC, SWSB, SWSM, SWSS
	Tarcza metalowa możliwość wyboru tolerancji	Wymiary konfigurowalne Tolerancja wymiarów D i V do wyboru	Grubość T od 1 do 10 mm	Klasy precyzji	Wymiar T: ±0.01 mm		SWMC, SWMB, SWMM, SWMS
	Tarcza metalowa	- Wymiar T do wyboru - Wymiary do wyboru w zależności od T	Grubość T od 1 do 10 mm	Klasy precyzji	Wymiar T: ±0.01 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	WASB, WASM, WASS
		- Możliwość konfiguracji wymiaru T (w krokach co 0.5 mm) - Wymiary konfigurowalne					TWASB, TWASM, TWASS
		Wymiary konfigurowalne					FWAS, FWASC, FWASB, FWASM, FWASR, FWASA, FWASS, FWASSR, FWASU
	Tarcza metalowa wersja utwardzona	- Wymiar T do wyboru - Wymiary do wyboru w zależności od T	Grubość T od 1 do 10 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	WSSBH, WSSMH, WSSSH
		- Możliwość konfiguracji wymiaru T (w krokach co 0.1 mm) - Wymiary konfigurowalne		Klasa standardowa	Wymiar T: ±0.1 mm		FWSSCH, FWSSBH, FWSSMH, FWSSK, FWSSKB, FWSSKM, FWSSSH, FWSSSHR
		- Wymiar T do wyboru - Wymiary do wyboru w zależności od T		Klasy precyzji	Wymiar T: ±0.01 mm		WASBH, WASMH, WASSH
		- Możliwość konfiguracji wymiaru T (w krokach co 0.1 mm) - Wymiary konfigurowalne		Klasy precyzji	Wymiar T: ±0.01 mm		FWASCH, FWASBH, FWASMH, FWASK, FWASKB, FWASKM, FWASSH
	Tarcza metalowa możliwość wyboru tolerancji	- Możliwość konfiguracji wymiaru T (w krokach co 0.1 mm) - Wymiary konfigurowalne	Grubość T od 1 do 10 mm	Klasa standardowa	Tolerancja do wyboru: Tolerancja (B) = wymiar T: -0.1 mm/-0.3 mm Tolerancja (C) = wymiar T: 0.3 mm/0.1 mm Tolerancja (D) = wymiar T: 0/-0.2 mm Tolerancja (E) = wymiar T: 0.2 mm/0	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	AWSC, AWSB, AWSM, AWSS, AWSH
		- Możliwość konfiguracji wymiaru T (w krokach co 0.1 mm) - Wymiary konfigurowalne		Klasy precyzji	Tolerancja do wyboru: Tolerancja (SB) = wymiar T: -0.01 mm/-0.03 mm Tolerancja (SC) = wymiar T: 0.03 mm/0.01 mm Tolerancja (SD) = wymiar T: 0/-0.02 mm Tolerancja (SE) = wymiar T: 0.02 mm/0
		- Możliwość konfiguracji wymiaru T (w krokach co 0.1 mm) - Wymiary konfigurowalne		Klasa wysokiej precyzji	Tolerancja (A) = wymiar T: ±0.005 mm
	Metalowy dysk z kołnierzem	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiary konfigurowalne	Wymiar L od 2 do 10 mm	Klasa standardowa	Wymiar L: 0/-0.3 mm	Wymiar T: ±0.1 mm Wymiar H: 0/-0.2 mm Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	FTCSS, FTCC, FTCB, FTCM, FTCSK, FTCSKB, FTCSKM, FTCS
	Metalowy dysk z kołnierzem		Wymiar L od 2 do 10 mm	Klasy precyzji	Wymiar L: ±0.01 mm		FTCMC, FTCMB, FTCMM, FTCMS

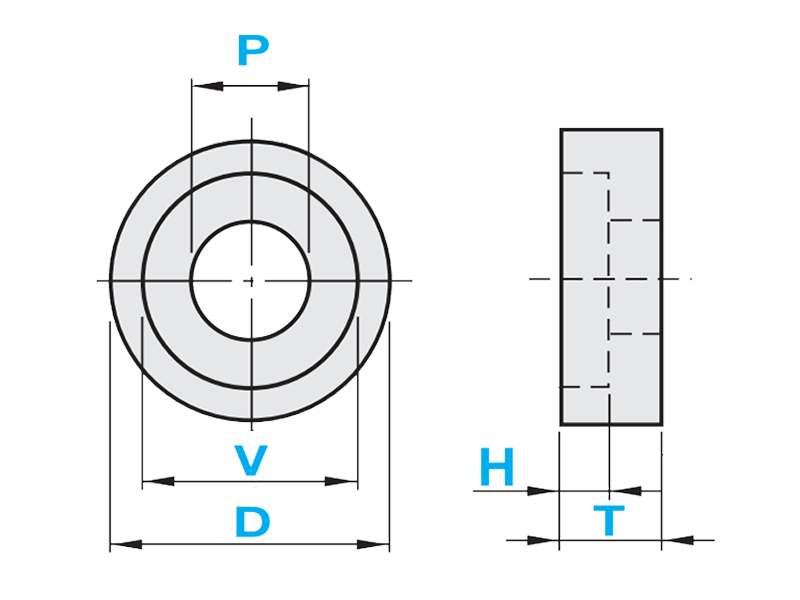

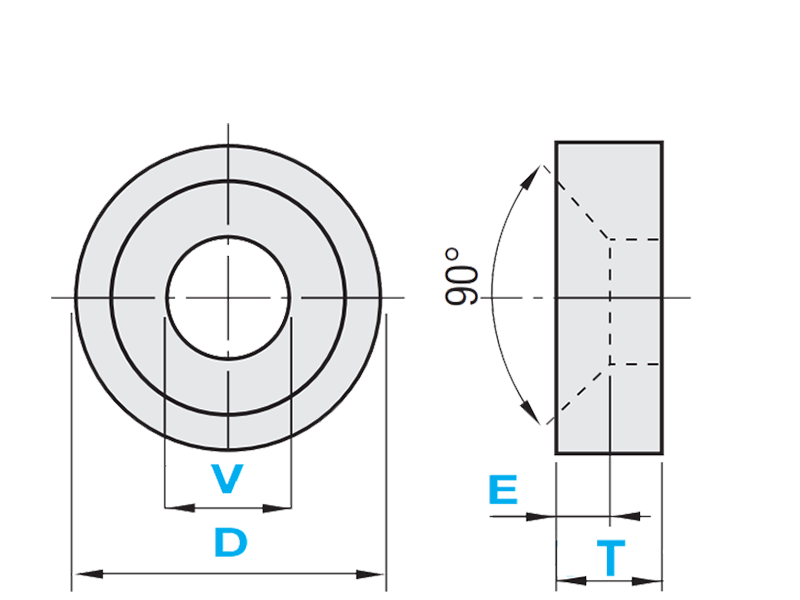

	Z pogłębieniem cylindra	- Wymiar T do wyboru - Wymiary do wyboru w zależności od T	Grubość T od 6 do 20 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Wymiar H: ±0.1 mm Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm Wymiar P: 0.3 mm/0.1 mm	WZAB, WZAM, WZAS, WZABH, WZAMH, WZASH
		- Możliwość konfiguracji wymiaru T (w krokach co 0.5 mm) Wymiary do wyboru w zależności od T	Grubość T od 3 do 20 mm				TWZAB, TWZAM, TWZAS
		- Możliwość konfiguracji wymiaru T (w krokach co 0.5 mm) - Wymiary konfigurowalne	Grubość T od 3 do 50 mm				FWZASS, FWZAC, FWZAB, FWZAM, FWZAA, FWZAAB, FWZAS, FWZACH, FWZABH, FWZAMH, FWZASK, FWZASKB, FWZASKM, FWZASH
	Z pogłębieniem cylindra	- Możliwość konfiguracji wymiaru T (w krokach co 0.5 mm) Wymiary do wyboru w zależności od T	Grubość T od 3 do 20 mm	Klasy precyzji	Wymiar T: ±0.01 mm	Wymiar T: ±0.01 mm Wymiar H: ±0.1 mm Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm Wymiar P: 0.3 mm/0.1 mm	TWZSB, TWZSM, TWZSS
	Z pogłębieniem cylindra	- Możliwość konfiguracji wymiaru T (w krokach co 0.1 mm) - Wymiary konfigurowalne	Grubość T od 3 do 50 mm	Klasy precyzji	Wymiar T: ±0.01 mm		FWZSC, FWZSB, FWZSM, FWZSS

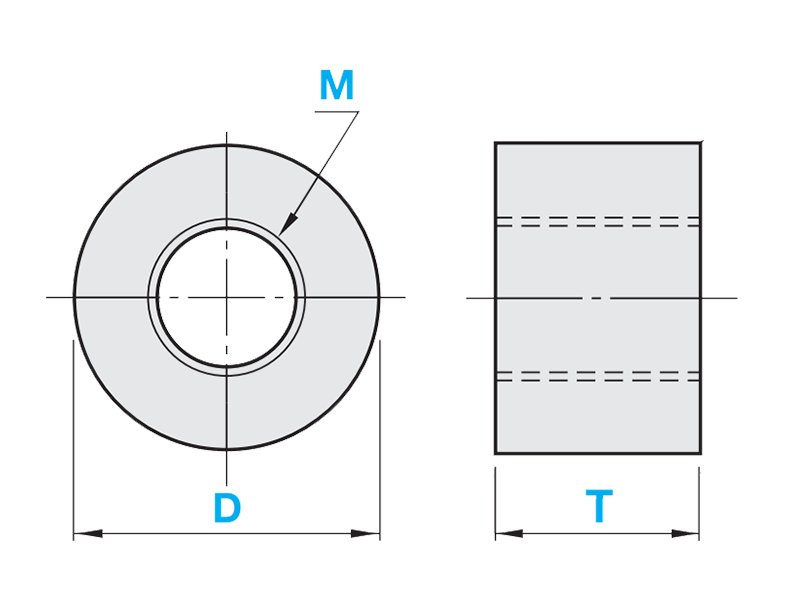

	Gwintowany	- Wymiar T do wyboru - Wymiary do wyboru w zależności od T	Grubość T od 3 do 20 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Wymiar D: 0/-0.2 mm	WTAB, WTAM, WTAS
		- Możliwość konfiguracji wymiaru T (w krokach co 0.5 mm) - Wymiary do wyboru w zależności od T	Grubość T od 3 do 20 mm				TWTAB, TWTAM, TWTAS
		- Możliwość konfiguracji wymiaru T (w krokach co 0.5 mm) - Wymiary D od 6 do 100 mm konfigurowalne - od M2 do M30 do wyboru	Grubość T od 3 do 50 mm				FWTAC, FWTAB, FWTAM, FWTAA, FWTAAB, FWTAS
	otwór walcowy/głowica śrubowa zagłębiona	- Wymiar T do wyboru - Wymiary do wyboru w zależności od T	Grubość T od 2.5 do 8 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Wymiar E: ±0.1 Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	WSRB, WSRM, WSRS
	otwór walcowy/głowica śrubowa zagłębiona	- Możliwość konfiguracji wymiaru T (w krokach co 0.5 mm) - Wymiary konfigurowalne	Grubość T od 2 do 10 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Wymiar E: ±0.1 Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	FWSRC, FWSRB, FWSRM, FWSRA, FWSRS

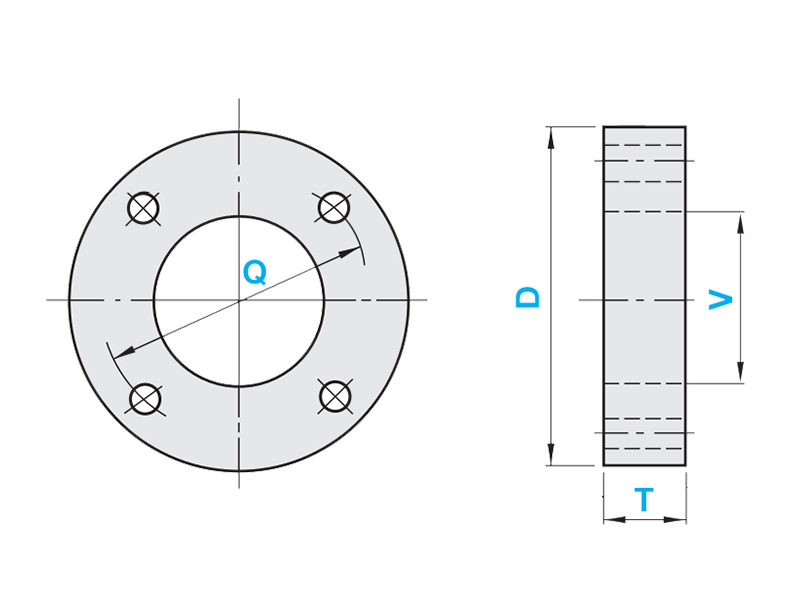

	Z otworami na śruby	- Możliwość konfiguracji wymiaru T (w krokach co 1 mm) - Wymiary konfigurowalne	Grubość T od 1 do 10 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	WBAC, WBAB, WBAM, WBAA, WBAS

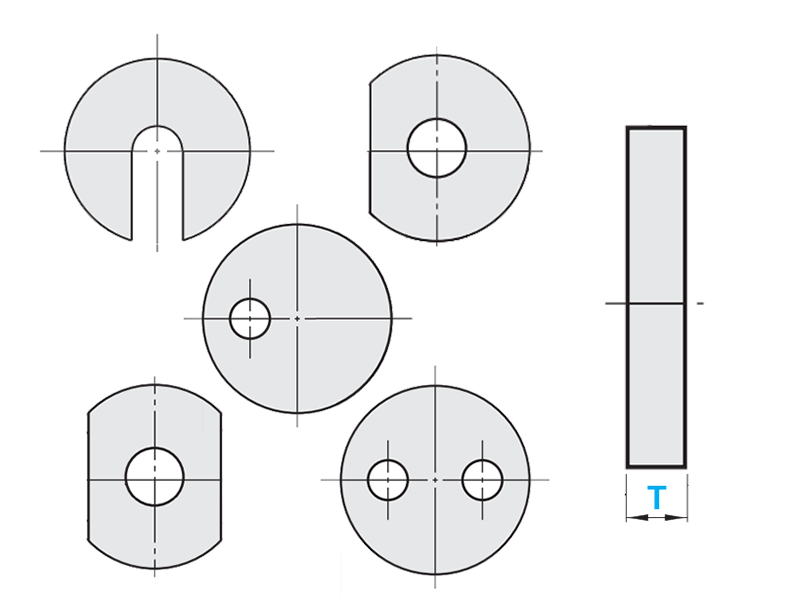

	Możliwość swobodnego wyboru kształtu	- Możliwość konfiguracji wymiaru T (w krokach co 0.1 mm) - Wymiary konfigurowalne	Grubość T od 3 do 10 mm	Klasa standardowa	Wymiar T: ±0.1 mm	Pomiar V: zależny od kształtu Wymiar D: zależny od kształtu	KWSC, KWSB, KWSM, KWSS
Tuleja	Tuleja rury (ze spawem na średnicy wewnętrznej)	- Możliwość konfiguracji wymiaru L (w krokach co 0.5 mm) - Możliwość wyboru wymiarów w zależności od L	Wymiar L od 6 do 200 mm w krokach co 0.5 mm	Klasa standardowa (klasa precyzji jest opcjonalnie możliwa dla wymiaru L)	Wymiar L: ±0.2 mm Zmiana tolerancji od ±0.2 mm do ±0.05 mm możliwe z (LKC)	Wymiar D: Tolerancja nieokreślona Wymiar d: Tolerancja nieokreślona +H10	SGP, SGPBB, STPG, STPGB, STPGH, STPGHB
	Tuleja dystansowa (stal walcowana)	- Możliwość wyboru wymiaru L - Możliwość wyboru wymiarów w zależności od L	Wymiar L od 3 do 30 mm	-	Wymiar L: 0.0±5 mm (dla 3, 4, 5, 8, 10 mm) Wymiar L: ±0.1 mm (dla 12, 15, 20 mm) Wymiar L: 0,±15 mm (dla 30 mm)	Wymiar D: Tolerancja nieokreślona Wymiar d: Tolerancja nieokreślona	SMKB
	Jednoczesne szlifowanie tulei dystansowych (co najmniej 2 sztuki)	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiary konfigurowalne w zależności od L	Wymiar L od 1 do 100 mm w krokach co 0.1 mm	-	Wymiar L: ±0.05 mm Obróbka skrawaniem w jednym procesie mocowania Wymiar tolerancji L: ±0.05 mm na proces mocowania	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	DWSSB, DWSSM, DWSSS, DWSSKB, DWSSKM

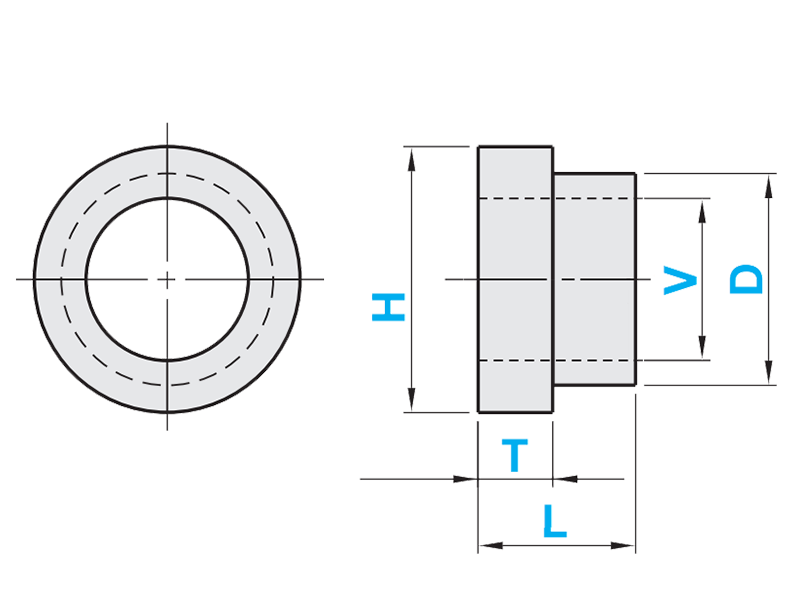

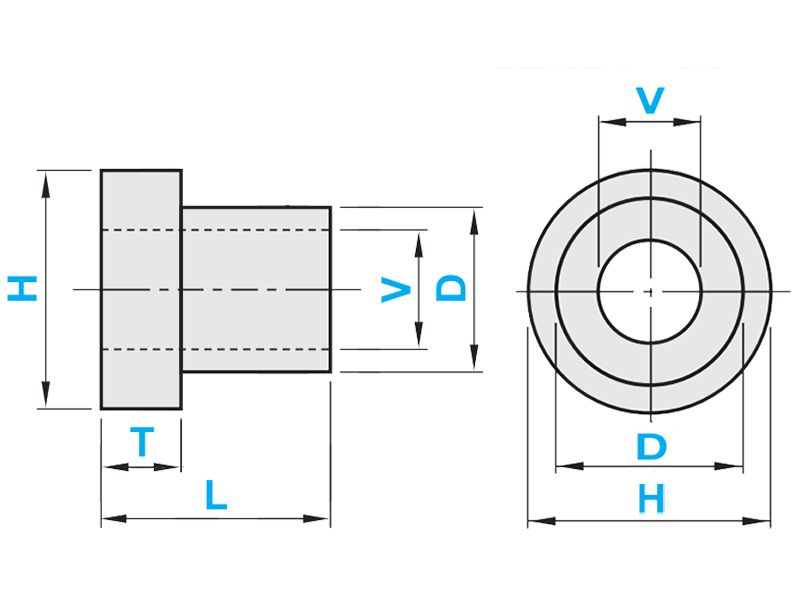

	Z kołnierzem / ze schodkami	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiary konfigurowalne w zależności od L	Wymiar L/ od 1 do 50 mm w krokach co 0.1 mm Wymiar - T od 1 do 20 mm w krokach co 0.1 mm	-	Wymiar L: 0/-0.1 mm Wymiar T: 0.0±5 mm	Wymiar H: 0/-0.2 mm Pomiar V: H7 Wymiar D: h7	DCLB, DCLM, DCLS
	Z kołnierzem / ze schodkami			-	Wymiar L:+0.1 mm/0 Wymiar T: ±0.05 mm	Wymiar H: 0/-0.2 mm Pomiar V: H7 Wymiar D: h7	MCLB, MCLM, MCLS

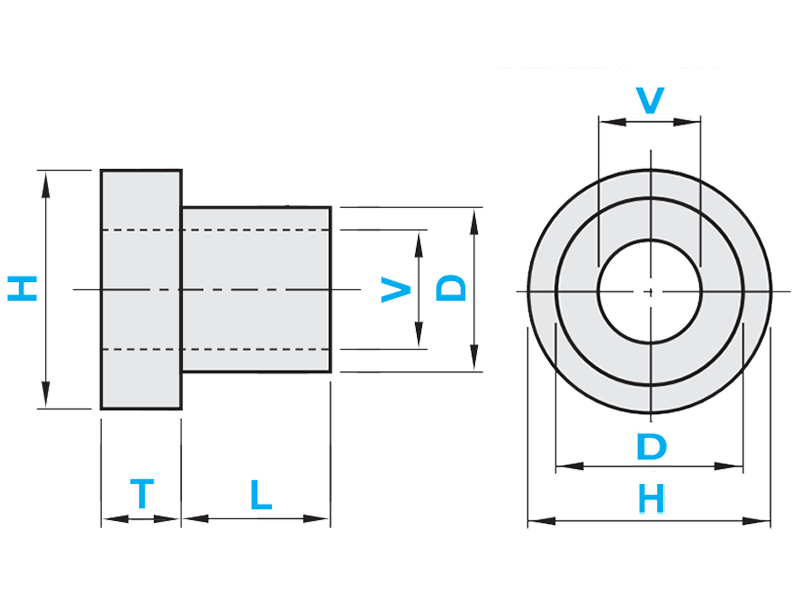

	Z kołnierzem / ze schodkami Wymiar T standaryzowany	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiary D i V do wyboru w zależności od L	Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasa standardowa	Wymiar L: 0/-0.3 mm Wymiar T: 5 mm ±0.1 mm	Wymiar H: 0/-0.2 mm Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	TCLB, TCLM, TCLA, TCLSS,FTCLS
	Z kołnierzem / ze schodkami	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiary konfigurowalne w zależności od L	Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasa standardowa	Wymiar L: 0/-0.3 mm Wymiar T: ±0.1 mm	Wymiar H: 0/-0.2 mm Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	FTCLC, FTCLB, FTCLM, FTCLBB, FTCLA, FTCLAB, FTCLSS, FTCLCH, FTCLBH, FTCLMH, FTCLSK, FTCLSH
	Z kołnierzem / ze schodkami		Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasy precyzji	Wymiar L: ±0.01 mm Wymiar T: ±0.01 mm	Wymiar H: 0/-0.2 mm Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	FTCLMC, FTCLMB, FTCLMM, FTCMSH

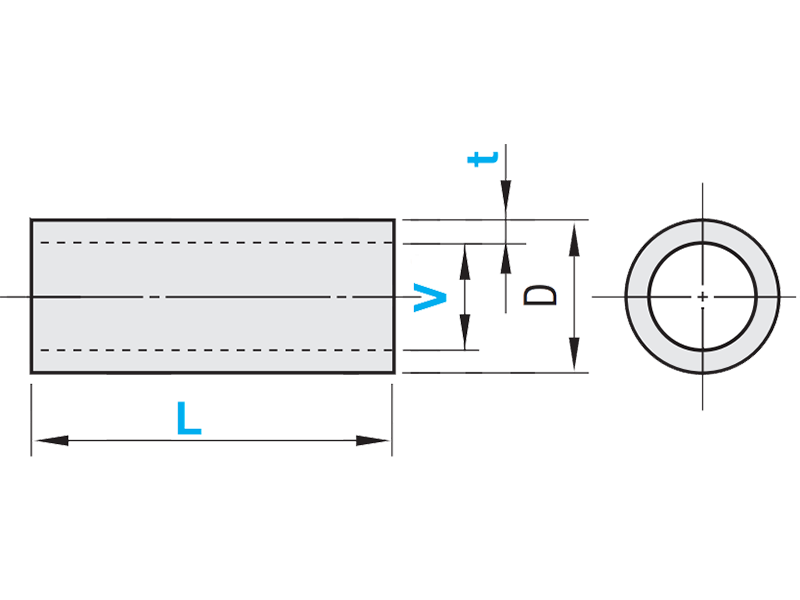

	Metalowa tuleja o cienkich ściankach	- Możliwość konfiguracji wymiaru L (w krokach co 0.5 mm) - Możliwość wyboru wymiarów V i T	Wymiar L od 3 do 20 mm w krokach co 0.5 mm	-	Wymiar L: ±0.05 mm (od 3.0 do 10.0 mm) Wymiar L: ±0.1 mm (od 10.5 do 20.0 mm)	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	TASC

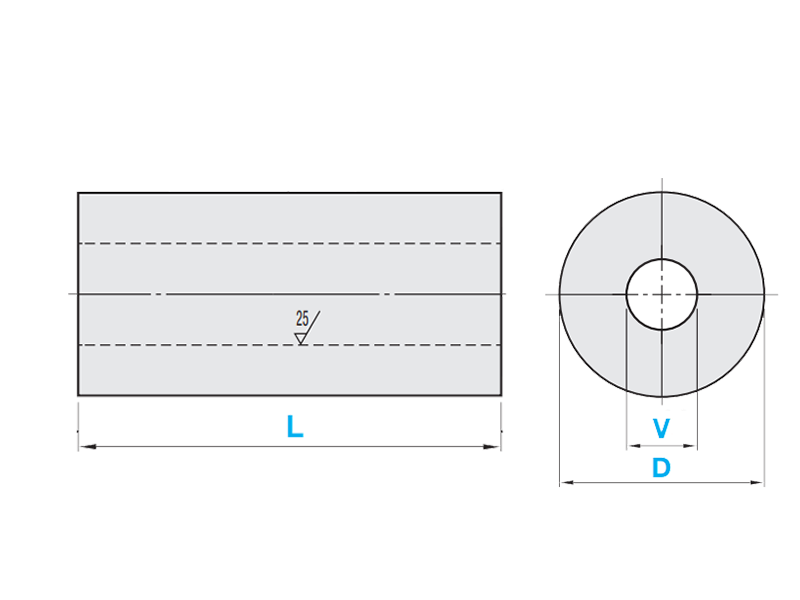

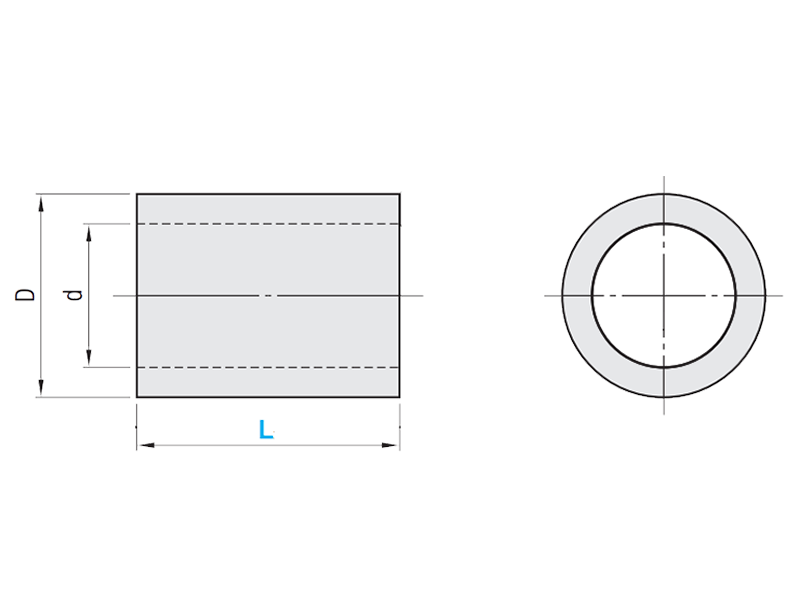

	Metalowa tuleja	- Możliwość wyboru wymiaru L - Wymiar V i D można wybrać w zależności od L	10, 12, 15, 20, 25, 30, 35 mm	Klasa standardowa	Wymiar L: 0/-0.1 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	KNCLB, KNCLM, KNCLSS
	Metalowa tuleja	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiar V i D można wybrać w zależności od L	Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasa standardowa	Wymiar L: 0/-0.1 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	NCLC, NCLB, NCLM, NCLA, NCLSS
	Metalowa tuleja		Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasy precyzji	Wymiar L: ±0.01 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	ACSC, ABSC, AMSC, AASC, SASC
	Metalowa tuleja	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiar V i D można wybrać w zależności od L	Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasa standardowa	Wymiar L: 0/-0.1 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	FNCL, FNCLC, FNCLB, FNCLM, FNCLR, FNCLBB, FNCLA, FNCLAB, FNCLSS, FNCLSSR
	Metalowa tuleja		Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasy precyzji	Wymiar L: ±0.01 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	FAC, FACS, FABSC, FAMSC, FARSC, FAASC, FSASC, FSASCR
	Metalowa tuleja - Możliwość wyboru tolerancji wewnętrznej Ø/zewnętrznej Ø - Możliwość konfiguracji wymiaru L	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiar V i D konfigurowalny w zależności od L - Tolerancja wybierana dla D i V	Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasa standardowa	Wymiar L: 0/-0.1 mm	Wymiar V do wyboru: H=H7 / N=(0.3/0.1) mm / X=(0.2-0) mm Możliwość wyboru wymiaru D: G=g6 mm / H=h7 / N=(-0.1/-0.3) mm / X=(0/-0.2) mm	SNCC, SNCB, SNCM, SNCS
			Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasy precyzji	Wymiar L: ±0.01 mm	Wymiar V do wyboru: H=H7 / N=(0.3/0.1) mm / X=(0.2-0) mm Możliwość wyboru wymiaru D: G=g6 / H=h7 / N=(-0.1/-0.3) mm/X=(0/-0.2) mm	SNMC, SNMB, SNMM, SNMS
	Utwardzony metalowy rękaw - Możliwość konfiguracji wymiaru L	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiar V i D można wybrać w zależności od L	Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasa standardowa	Wymiar L: 0/-0.1 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	NCLCH, NCLBH, NCLMH, NCLSSH
			Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasy precyzji	Wymiar L: ±0.01 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	ASH, ASC, PASC, SASCH
	Utwardzony metalowy rękaw - Możliwość konfiguracji wymiaru L - Możliwość konfiguracji wymiaru V - Możliwość konfiguracji wymiaru D	- Możliwość konfiguracji wymiaru L (w krokach co 0.1 mm) - Wymiar V i D konfigurowalny w zależności od L	Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasa standardowa	Wymiar L: 0/-0.1 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	FNCLCH, FNCLBH, FNCLMH, FNCSK, FNCSKB, FNCSKM, FNCLSH
			Wymiar L od 10 do 100 mm w krokach co 0.1 mm	Klasy precyzji	Wymiar L: ±0.01 mm	Wymiar V: 0.3 mm/0.1 mm Wymiar D: 0/-0.2 mm	FAS, FASC, FPASC, FASK, FASKB, FASKM, FSASCH
