Prowadnice szynowe profilowane - Narzędzie do wyboru prowadnic liniowych

Wybór prowadnicy szynowej o odpowiednim profilu ma trwały wpływ na wydajność i trwałość maszyn i urządzeń. Ale jak znaleźć odpowiedni system wśród szerokiej gamy opcji? Sprawdź nasz blog, aby zobaczyć, jakie kryteria naprawdę mają znaczenie, od typów obciążeń i wymagań dokładności po warunki środowiskowe i instalacyjne. Pokażemy Ci ustrukturyzowane podejście, które pomoże Ci podejmować świadome decyzje i zoptymalizować wydajność Twoich urządzeń w perspektywie długoterminowej.

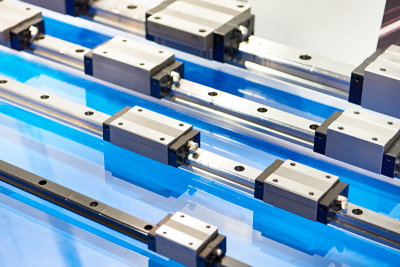

Narzędzie wyboru prowadnic szynowych profilowanych

Prawidłowy dobór prowadnic szynowych profilowanych znacząco wpływa na wydajność i niezawodność maszyn i urządzeń. Wiele parametrów odgrywa w tym rolę: od precyzyjnych warunków pracy, przez wymaganą ładowność i precyzję, po zoptymalizowane smarowanie i żywotność. Każde zastosowanie ma unikalne wymagania, które wymagają starannego planowania i selekcji. Nasze narzędzie do wyboru prowadnic liniowych zapewnia ustrukturyzowane podejście do identyfikacji prowadnic szynowych o profilu odpowiednim do konkretnych potrzeb. Sekwencja pokazana tutaj jako przykład kładzie główny nacisk na wymaganą precyzję. Krok po kroku wyjaśniamy, jak analizować warunki instalacji, dobierać odpowiednie serie i obciążenie wstępne oraz uwzględniać ważne aspekty, takie jak tarcie, obciążenie i smarowanie. Podstawowy proces procedury selekcji może się różnić w zależności od wybranego ogniska.

Określ warunki wyboru

Podstawą każdego wyboru jest dokładne określenie wymagań i warunków ramowych. Poniżej przedstawiono kilka kluczowych kryteriów wyboru, które należy wziąć pod uwagę podczas konfigurowania prowadnic szynowych profilowanych. Aby uzyskać więcej informacji i szeroki przegląd różnych kształtów i alternatyw prowadnic szynowych profilowanych, odwiedź nasz blog o rodzajach, funkcjach i żywotności prowadnic szynowych profilowanych.

Zasięg ruchu

Zasięg ruchu wymagany w przestrzeni roboczej to rzeczywista odległość przebyta podczas pracy maszyny lub systemu. Minimalna długość szyn prowadzących jest określana przez tę odległość, biorąc pod uwagę wózki prowadzące i wszelkie wymagane odstępy między wózkami prowadzącymi. Należy zaplanować margines bezpieczeństwa, aby nie ograniczać ruchu na końcach szyny. W zastosowaniach o krótkim zasięgu ruchu przydatne może być również użycie przekładni krzywkowej lub krzywkowego mechanizmu dźwigni. Sprawdź nasz blog na temat konwersji ruchu obrotowego na liniowy, aby uzyskać więcej informacji na temat lepszej oceny transformacji ruchu i zasięgu ruchu przy wyborze długości szyny i właściwej koncepcji napędu.

Warunki pracy

Warunki pracy obejmują między innymi temperaturę, smarowanie, okres eksploatacji i inne warunki środowiskowe. W trudnych warunkach mogą być wymagane specjalne powłoki powierzchniowe i specjalnie zaprojektowane materiały. Wybór okresów między wymianami oleju i smarowania ma kluczowe znaczenie dla żywotności i wydajności prowadnicy. Zastosowania w pomieszczeniach czystych lub w warunkach próżni wymagają specjalnych materiałów i systemów uszczelniających. Podobne aspekty dotyczące smarowania i temperatury muszą być również uwzględniane w przypadku liniowych łożysk kulkowych.

Zabrudzone środowiska mogą wymagać systemów ochronnych, takich jak wycieraczki, uszczelki lub mieszki. Materiały odporne na korozję lub specjalne powłoki są niezbędne w środowiskach korozyjnych.

Wybierz wymaganą dokładność

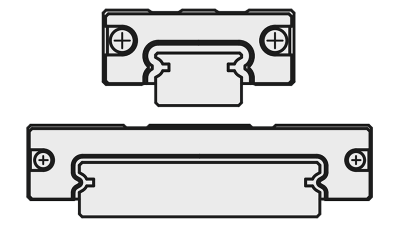

Dokładne sklasyfikowanie wymaganej precyzji ułatwia wybór właściwej prowadnicy liniowej. Znormalizowane klasy precyzji pozwalają ocenić przydatność prowadnic szynowych profilowanych do danego zastosowania. Na przykład prowadnice szynowe o miniaturowym profilu nadają się do niewielkich urządzeń o niewielkich rozmiarach i minimalnym obciążeniu. Modele do średnich i dużych obciążeń są idealne do zastosowań przemysłowych o dużych obciążeniach i długich odległościach. Prowadnice szynowe profilowane MISUMI są dostępne w klasach precyzji wysokiej, średniej, standardowej i niskiej (ekonomicznej) dla obu konstrukcji.

Aby uzyskać więcej informacji, zobacz nasz blog Prowadnice szynowe profilowane - Standardy precyzji prowadnic szynowych profilowanych MISUMI.

Wybierz serię

Różne serie oferują różne cechy projektowe i opcje dostosowywania. Na przykład prowadnice szynowe profilowane można skonfigurować z wieloma wózkami w celu zwiększenia nośności. Do wyboru są także różne obciążenia wstępne, które umożliwiają dostosowanie do wymagań mechanicznych danego zastosowania. Prawidłowe połączenie serii szyn, konfiguracji wózka i obciążenia wstępnego optymalizuje konstrukcję prowadnicy szyn profilowanych.

Wybierz liczbę wózków prowadzących i szyn

Podczas gdy szyna zapewnia precyzyjną ścieżkę jazdy, wózek prowadzący pełni funkcję prowadzenia ładunków wzdłuż tej ścieżki oraz pochłaniania sił i momentów.

Wybór wózka prowadzącego i szyny należy rozpocząć od dokładnego zbadania rodzaju i wielkości obciążeń. Rozróżnia się obciążenia statyczne i dynamiczne. Obciążenia statyczne wpływają na siły i momenty działające na prowadnicę bez ruchu. Obciążenia dynamiczne są powodowane przez przyspieszanie, zwalnianie lub wahania obciążeń podczas pracy. Dopuszczalna nośność pojedynczego wózka prowadzącego musi być zawsze większa niż rzeczywiste obciążenie, biorąc pod uwagę czynniki bezpieczeństwa. W zależności od zastosowania różne konstrukcje, takie jak wózki blokowe lub wózki kołnierzowe, mogą również pomóc w spełnieniu określonych wymagań dotyczących stabilności, ładowności lub przestrzeni montażowej.

Wymiary szyny są również krytycznym kryterium wyboru. Długość szyny powinna obejmować zasięg ruchu plus wszelkie odległości bezpieczeństwa. Jednocześnie użytkownicy muszą określić, czy pożądana długość, szerokość i wysokość są dostępne w standardowych wymiarach, czy też wymagane jest niestandardowe rozwiązanie. Na stabilność i precyzję prowadnicy liniowej ma również wpływ metoda montażu i wymagane elementy mocujące.

Sprawdź precyzję i wstępne obciążenie

Po wybraniu prowadnicy szynowej profilowanej w oparciu o wymagania i obciążenia wymagana jest ostateczna kontrola precyzji i obciążenia wstępnego. Jest to jedyny sposób, aby zapewnić, że szyny i wózki zapewniają wymaganą dokładność i wydajność w wybranej konfiguracji.

Konstelacja szyn i wagonów musi zapewniać osiągnięcie wymaganej precyzji dla konkretnego zastosowania. Użytkownik musi określić, czy wybrana kombinacja komponentów spełnia wymagane klasy dokładności. Na przykład, zastosowania wymagające dużej precyzji mogą wymagać ściśle tolerowanych szyn i wózków.

Również obciążenie wstępne odgrywa tu kluczową rolę. W celu uzyskania obciążenia wstępnego elementy toczne zainstalowane w wózku prowadzącym są wybierane w ilości większej niż jest to wymagane przez rozstaw między wózkiem prowadzącym a szyną profilową. Duże elementy toczne są ściskane do wyraźnej odległości między wózkiem prowadzącym a szyną profilowaną i są sprężyście odkształcone. Są wstępnie obciążone.

Konstelacja szyn i wagonów musi zapewniać osiągnięcie wymaganej precyzji dla konkretnego zastosowania. Użytkownik musi określić, czy wybrana kombinacja komponentów spełnia wymagane klasy dokładności. Na przykład, zastosowania wymagające dużej precyzji mogą wymagać ściśle tolerowanych szyn i wózków. Również obciążenie wstępne odgrywa tu kluczową rolę. Niewystarczające obciążenie wstępne może prowadzić do niepożądanego luzu i ograniczonej precyzji, podczas gdy nadmierne obciążenie wstępne zwiększa opór toczenia i negatywnie wpływa na żywotność. Wybrane obciążenie wstępne powinno zatem odpowiadać zastosowaniu, a także pożądanej precyzji.

Kolejnym krokiem jest sprawdzenie tolerancji wymiarów szyny i wózka. Znormalizowane klasy tolerancji określają, która dokładność pod względem prostoliniowości, równoległości i wykończenia powierzchni musi być zachowana. Przed instalacją i rozruchem należy sprawdzić, czy na szynie nie występują odchylenia. Urządzenia metrologiczne, takie jak mikrometry, wysokościomierze lub systemy laserowe, mogą być stosowane w celu zapewnienia, że szyna spełnia określone tolerancje.

Oblicz okres eksploatacji

Obliczanie okresu eksploatacji prowadnic szynowych profilowanych jest istotną częścią planowania i konserwacji. Obliczenia opierają się na podstawowym wzorze nominalnej trwałości użytkowej, który obejmuje różne czynniki wpływające na takie jak współczynnik twardości, współczynnik obciążenia, współczynnik temperatury i współczynnik kontaktowy. Czynniki te uwzględniają wpływy, takie jak twardość materiału, warunki pracy i rozkład obciążenia, aby zapewnić realistyczne oszacowanie żywotności. Określony okres eksploatacji służy nie tylko jako wskaźnik niezawodności przewodnika, ale także jako podstawa planowania okresów międzyserwisowych i terminowej wymiany, aby uniknąć awarii i przestojów produkcyjnych.

Aby uzyskać szczegółowe informacje na temat obliczania żywotności prowadnicy liniowej, zobacz nasz blog Prowadnice szynowe profilowane - Jak obliczyć trwałość użytkową prowadnicy liniowej.

Weryfikacja końcowa

W końcowym etapie niezbędny jest kompleksowy przegląd wszystkich podjętych wcześniej decyzji i założeń. Celem jest upewnienie się, że wybrane prowadnice szynowe profilowane spełniają zarówno wymagania techniczne, jak i szczególne warunki zastosowania. Wszystkie kryteria wyboru – od warunków instalacji po wskaźniki obciążenia i momenty do precyzji – muszą zostać sprawdzone pod kątem zgodności. Wymagania dotyczące zastosowania należy uzgodnić ze specyfikacjami wybranej prowadnicy, aby upewnić się, że nie ma rozbieżności.

Należy sprawdzić i wykluczyć potencjalne źródła błędów, takie jak nieodpowiednie smarowanie, błędy montażu lub nieprawidłowe obciążenie wstępne. Staranna kontrola sposobu montażu i wymiarów szyny i wózka pomaga uniknąć problemów podczas późniejszej eksploatacji. Prowadnice szynowe profilowane należy poddać testowi funkcjonalnemu w rzeczywistych warunkach pracy. Ta ostatnia kontrola zapewnia, że prowadnica dostarcza pożądane rezultaty i działa niezawodnie.

Aby uzyskać informacje na temat montażu i konserwacji prowadnic szynowych profilowanych, zapoznaj się z naszym blogiem Prowadnice szynowe profilowane – Montaż i konserwacja prowadnic liniowych.
