Platformy pozycjonujące jako optymalne prowadnice w maszynie – przegląd i zastosowania

W artykule tym omówiono różne rodzaje platform ręcznych i ich zastosowania. Platformy ręczne to specjalne stoły używane między innymi w zapewnieniu jakości i zautomatyzowanej technologii pomiarowej do kalibracji i monitorowania procesów.

Czym są platformy pozycjonujące?

Platforma pozycjonująca (znana również jako platforma krzyżowa lub platforma okrągła) jest urządzeniem służącym do bezpiecznego i precyzyjnego ustawiania oraz regulacji obiektów. Platformy pozycjonujące oferują szeroki zakres zastosowań w różnych sektorach przemysłu, w szczególności w maszynach i maszynach specjalnych, w których wymagana jest wysoka precyzja.

Kategorie platform pozycjonujących

Platformy pozycjonujące są niezbędne w technologii produkcji, bo zapewniają stabilną platformę do bezpiecznego pozycjonowania sprzętu, takiego jak obiektywy, akcesoria optyczne lub czujniki. Są różne rodzaje platform pozycjonujących, z których każda przeznaczona jest do konkretnych zastosowań.

Są następujące kategorie platform pozycjonujących:

• Platformy krzyżowe (1-osiowe, 2-osiowe, 3-osiowe)
• Platformy obrotowe
• Goniometr

Platformy krzyżowe (oś X, Y, Z)

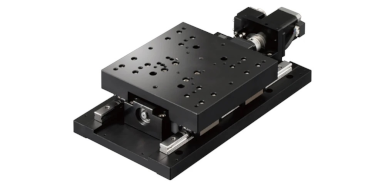

Platforma krzyżowa to precyzyjne narzędzie do bardzo dokładnego przemieszczania zaciśniętych przedmiotów. Platforma krzyżowa pozycjonuje obiekty w sposób kontrolowany współrzędnie. Pozycjonowanie odbywa się w jednej płaszczyźnie (oś XY) lub w pomieszczeniu (oś XYZ). Kierunek ruchu w kierunkach X, Y lub Z jest określany przez liniowe prowadnice platformi krzyżowych. Ruchy są zwykle kontrolowane za pomocą śruby radełkowanej lub łba mikrometru. Przekręcenie śruby przenosi ten ruch do platformy krzyżowej, umożliwiając niezwykle dokładną regulację.

Platformy obrotowe

Platformy obrotowe zwane również kołowymi, są niezbędnym urządzeniem dla wielu zastosowań w technologii produkcji i pomiarów. Platformy obrotowe działają w środku wysoce precyzyjnego łożyska, które umożliwia obrót wokół osi pionowej. Zapewnia to dokładne, powtarzalne pozycjonowanie.

Goniometr

Goniometry to urządzenia do ustawiania przyrządów pomiarowych używanych do określania odległości kątowych. Umożliwiają precyzyjną regulację kąta wokół stałego punktu obrotu. Kąt jest odczytywany za pomocą skali i ustawiany za pomocą śruby radełkowanej lub łba mikrometru.

Ze względu na wiele wszechstronnych konstrukcji goniometry są idealne do szerokiego zakresu zastosowań, w których precyzyjna kalibracja kąta ma kluczowe znaczenie. Ze względu na wysoką dokładność goniometry są szczególnie odpowiednie do przemysłowych procesów produkcyjnych, na przykład do pozycjonowania czujników optycznych lub innych akcesoriów z dokładnością do milimetra.

Zalety platform pozycjonujących

Ze względu na swoje wszechstronne konstrukcje, platformy pozycjonujące oferują wiele zalet. Platformy ręczne są do nabycia jako, między innymi, platformy krzyżowe z jedną lub więcej osiami, jako platformy obrotowe, goniometry lub wielofunkcyjne platformy pozycjonujące. Dlatego nadają się do szerokiego zakresu zastosowań i mogą być łatwo zintegrowane z istniejącymi procesami produkcyjnymi. Ogólnie rzecz biorąc, platformy pozycjonujące oferują duży potencjał do zwiększenia wydajności i jakości produkcji.

• Nawigacja precyzyjna: Dzięki platformom pozycjonującym możliwe są bardzo precyzyjne procesy produkcyjne, szczególnie w zakresie kontroli jakości. Umożliwiają one stabilne i dokładne pozycjonowanie badanych próbek, urządzeń testowych i przyrządów pomiarowych.
• Odtwarzalność: Platformy obrotowe umożliwiają powtarzalne, automatyczne pozycjonowanie próbek testowych. Umożliwia to odtwarzalne wyniki kontroli jakości i zwiększa wydajność.
• Elastyczność: Platformy pozycjonujące oferują elastyczne zastosowania ze względu na różne konstrukcje. Umożliwiają one łatwą kalibrację, a tym samym efektywne dostosowanie do procesów pomiarowych i warunków produkcji.
• Oszczędność czasu: Platformy kołowe można szybko i łatwo skalibrować nawet przy zmieniających się scenariuszach pomiarowych bez specjalnych konwersji. W związku z tym prace można wykonywać szybciej.

Gdzie stosowane są platformy pozycjonujące?

Platformy ręczne są stosowane wszędzie tam, gdzie próbki testowe muszą być precyzyjnie ustawione i dostosowane. W inżynierii mechanicznej i specjalnej konstrukcji maszyn, platformy pozycjonujące są niezbędnymi urządzeniami, które wykonują różnorodne funkcje i umożliwiają szeroki zakres zastosowań. Dzięki wysokiej dokładności i powtarzalności te wszechstronne urządzenia pomagają zoptymalizować proces produkcyjny i zwiększyć produktywność. Mogą również poprawić jakość produktu i zmniejszyć wskaźnik błędów.

Laboratoria

W laboratoriach stosuje się platformy pozycjonujące, na przykład do umieszczania próbek dokładnie pod mikroskopem lub do wprowadzania próbek do płynów testowych lub detektorów. Mogą być również używane do precyzyjnego sterowania czujnikami obrazu lub systemami kamer.

Zautomatyzowana technologia pomiarowa

W zautomatyzowanej technologii pomiarowej platformy pozycjonujące odgrywają ważną rolę, ponieważ umożliwiają precyzyjny ruch i pozycjonowanie przyrządów pomiarowych i urządzeń kontrolnych. Pozwalają one precyzyjnie ustawić czujniki i kamery w celu pomiaru próbek testowych lub analizy powierzchni. Ponadto platformy pozycjonujące są wykorzystywane do precyzyjnej kalibracji przyrządów pomiarowych, aby zapewnić dokładne wyniki pomiarów.

Testowanie i kontrola

Zapewnienie jakości jest ważną częścią procesu produkcyjnego. Platformy pozycjonujące służą do umieszczania i utrzymywania próbek testowych w prawidłowej pozycji podczas kontroli. Pozwala to na sprawdzenie wymiarów, monitorowanie tolerancji i identyfikację błędów.

Przykład: Podczas badania odlewanych części pod kątem nieregularności stosuje się etap pozycjonowania w celu utrzymania próbki w stabilnej pozycji podczas pomiaru za pomocą przyrządów pomiarowych i sprawdzania pod kątem pęknięć lub innych wad.

Wybierz optymalny rozmiar dla platform pozycjonujących

Ręczne platformy pozycjonujące są niezbędnymi pomocami w produkcji przemysłowej, ponieważ umożliwiają precyzyjne pozycjonowanie obiektów. W zależności od obszaru zastosowania jest wiele różnych rozmiarów platform, od kilku milimetrów do kilku centymetrów.

Platformy mikrometryczne nadają się szczególnie do precyzyjnych pomiarów w zakresie mikro oraz w mechanice precyzyjnej, ponieważ wymagają najwyższej precyzji. Ponadto są stoły, które ze względu na swoją kompaktową konstrukcję zajmują szczególnie mało miejsca, a zatem są idealne do mniejszych komponentów i ograniczonych przestrzeni.
