Servo couplings / hub clamping / 1 disc: PI / body: aluminium / FSKK / ABP Antriebstechnik

Warunki filtrowania

Stan magazynowy
Pokaż tylko pozycje magazynowe

Shaft Bore Dia. (machined) D1(mm)

6
8
9.52
10
12
14
16

Shaft Bore Dia. (machined) D2(mm)

6
8
9.52
10
12
14
16

Outer Dia. A(mm)

Overall Length W(mm)

Allowable Torque(Nm)

Calculation of the allowable torque (or the Safety Factor, etc.) differs depending on the manufacturer. For details, see the technical data provided by the relevant manufacturer.

0.65
1.2

Allowable Lateral Misalignment(mm)

Allowable Angular Misalignment(deg)

Moment of Inertia(g･cm²)

0.34
1.9
2.1
2.2
2.3
2.5
2.6
2.8
2.9
3.2
8.7
9.5
13.5
15
15.2
22.2
29.8
35
37

Type

CAD

Szacowane dni wysyłki

Wszystko
Możliwa wysyłka tego samego dnia
W ciągu 3 dni robocze

ABP ANTRIEBSTECHNIK

Servo couplings / hub clamping / 1 disc: PI / body: aluminium / FSKK / ABP Antriebstechnik

Kliknij obraz, aby wyświetlić go w powiększeniu

Poprzednia strona

Następna strona

Katalog

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 58.

Rysunek konturowy
Lista numerów części
Szczegółowe informacje

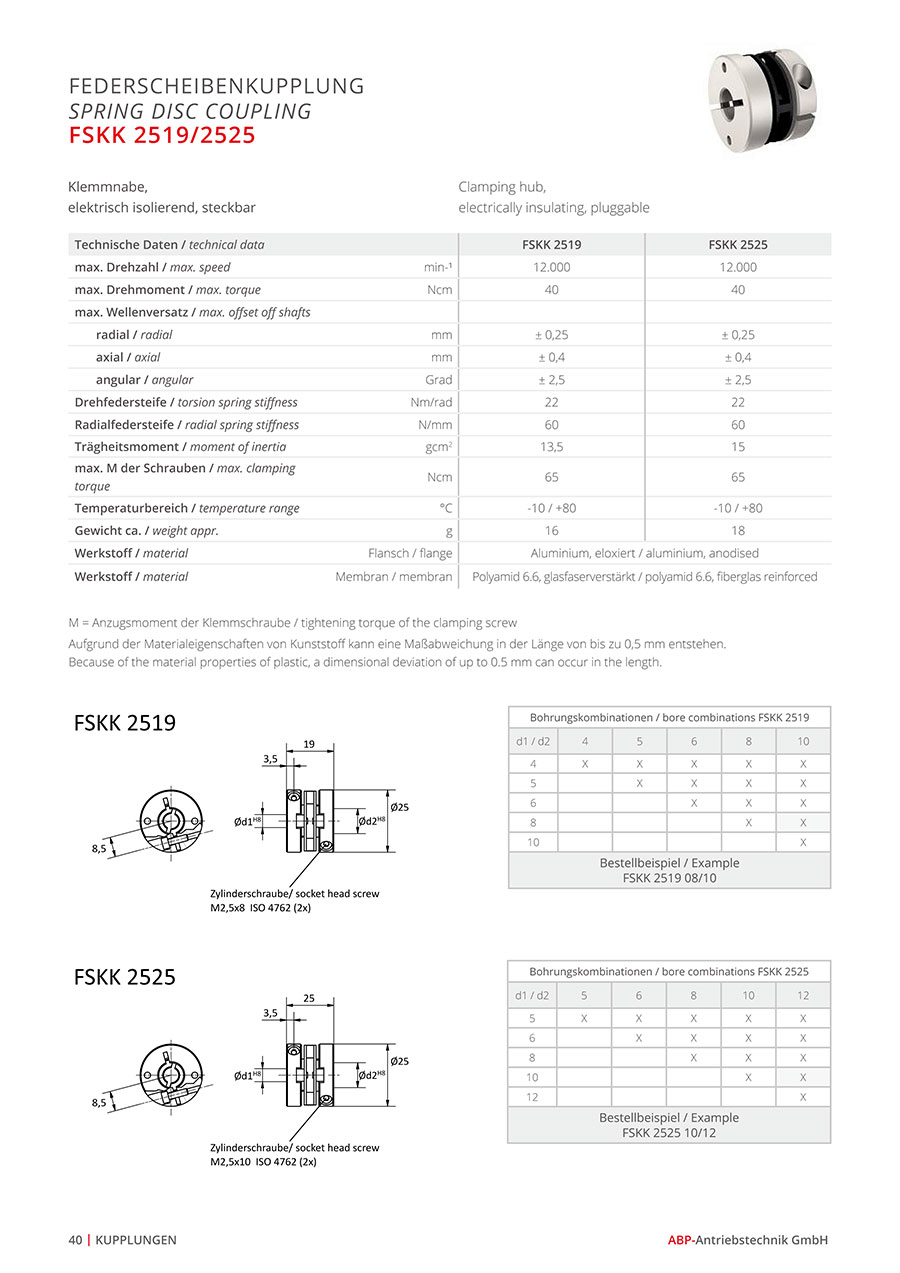

Katalog

Rysunek konturowy

FSKK 2519
Part No. Example: FSKK 2519 08/10
(Series ØW d1/d2)

FSKK 2525
Part No. Example: FSKK 2525 10/12
(Series ØW d1/d2)

FSKK 3022
Part No. Example: FSKK 3022 10/12
(Series ØW d1/d2)

FSKK 3027
Part No. Example: FSKK 3027 12/14
(Series ØW d1/d2)

Lista numerów części

Liczba pozycji

Numer części

Shaft Bore Dia. (machined) D1

(mm)

Shaft Bore Dia. (machined) D2

(mm)

Outer Dia. A

(mm)

Overall Length W

(mm)

Allowable Torque

(Nm)

Allowable Lateral Misalignment

(mm)

Allowable Angular Misalignment

(deg)

Allowable Axial Clearance (±)

(mm)

Moment of Inertia

(g･cm²)

Minimalna wielkość zamówienia

6	6	25	19	0.65	±0.22	±1.3	1	13.5	1 szt.
6	8	25	19	0.65	±0.20	±3	0.4	0.34	1 szt.
6	10	25	19	0.65	±0.30	±4	0.5	2.1	1 szt.
8	8	25	19	0.65	±0.25	±4	0.45	29.8	1 szt.
8	10	25	19	0.65	±3	±12	4	13.5	1 szt.
10	10	25	19	0.65	±1.5	±5	1	15.2	1 szt.
6	6	25	25	0.65	±0.35	±4	0.45	15	1 szt.
6	8	25	25	0.65	±0.50	±5	0.5	15	1 szt.
6	10	25	25	0.65	±0.25	±4	0.4	15	1 szt.
6	12	25	25	0.65	±0.25	±4	0.45	8.7	1 szt.
8	8	25	25	0.65	±0.3	±2.5	0.4	2.1	1 szt.
8	10	25	25	0.65	±0.30	±4	0.4	2.5	1 szt.
8	12	25	25	0.65	±0.30	±4	0.5	15	1 szt.
10	10	25	25	0.65	±0.3	±2.5	0.4	2.9	1 szt.
10	12	25	25	0.65	±0.35	±4	0.45	2.5	1 szt.
12	12	25	25	0.65	±0.30	±4	0.5	2.2	1 szt.
6	6	30	22	1.2	±0.25	±4	0.4	2.5	1 szt.
6	8	30	22	1.2	±0.30	±4	0.5	3.2	1 szt.
6	10	30	22	1.2	±0.25	±4	0.4	29.8	1 szt.
6	12	30	22	1.2	±0.30	±4	0.5	2.3	1 szt.
6	14	30	22	1.2	±0.25	±4	0.45	2.9	1 szt.
6	9.52	30	22	1.2	±3	±12	4	35	1 szt.
8	8	30	22	1.2	±0.25	±4	0.4	2.8	1 szt.
8	10	30	22	1.2	±0.30	±5	0.5	2.9	1 szt.
8	12	30	22	1.2	±0.30	±4	0.5	35	1 szt.
8	14	30	22	1.2	±1.0	±5	1	2.2	1 szt.
8	9.52	30	22	1.2	±0.30	±4	0.5	2.5	1 szt.
10	10	30	22	1.2	±0.35	±4	0.45	1.9	1 szt.
10	12	30	22	1.2	±0.15	±1	±0.4	35	1 szt.
10	14	30	22	1.2	±0.22	±1.3	1	2.6	1 szt.
12	12	30	22	1.2	±0.22	±1.3	1	2.6	1 szt.
12	14	30	22	1.2	±2.5	±10	2.5	35	1 szt.
14	14	30	22	1.2	±0.25	±4	0.4	35	1 szt.
9.52	10	30	22	1.2	±2.5	±10	2.5	13.5	1 szt.
9.52	12	30	22	1.2	±0.30	±4	0.4	2.8	1 szt.
9.52	14	30	22	1.2	±0.25	±4	0.4	0.34	1 szt.
9.52	9.52	30	22	1.2	±0.3	±2.5	0.4	2.1	1 szt.
6	6	30	27	1.2	±0.3	±2.5	0.4	2.8	1 szt.
6	8	30	27	1.2	±0.30	±4	0.4	2.5	1 szt.
6	10	30	27	1.2	±0.25	±4	0.45	2.9	1 szt.
6	12	30	27	1.2	±0.3	±3	0.3	2.2	1 szt.
6	14	30	27	1.2	±5	±15	5	37	1 szt.
6	16	30	27	1.2	±0.20	±3	0.4	9.5	1 szt.
8	8	30	27	1.2	±0.25	±4	0.4	2.9	1 szt.
8	10	30	27	1.2	±0.3	±2.5	0.4	37	1 szt.
8	12	30	27	1.2	±0.3	±2.5	0.2	2.5	1 szt.
8	14	30	27	1.2	±0.25	±4	0.45	8.7	1 szt.
8	16	30	27	1.2	±0.3	±2.5	0.4	22.2	1 szt.
10	10	30	27	1.2	±0.30	±4	0.5	9.5	1 szt.
10	12	30	27	1.2	±0.25	±4	0.45	2.2	1 szt.
10	14	30	27	1.2	±0.25	±4	0.4	2.8	1 szt.
10	16	30	27	1.2	±0.3	±3	0.3	2.8	1 szt.
12	12	30	27	1.2	±0.20	±3	0.4	2.2	1 szt.
12	14	30	27	1.2	±0.25	±4	0.45	9.5	1 szt.
12	16	30	27	1.2	±0.25	±4	0.4	37	1 szt.
14	14	30	27	1.2	±0.35	±4	0.5	2.1	1 szt.
14	16	30	27	1.2	±0.30	±4	0.5	2.9	1 szt.
16	16	30	27	1.2	±0.25	±4	0.4	37	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 €20.04 € ( 23.85 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
41.75 € ( 49.68 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 €21.00 € ( 24.99 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
43.75 €21.00 € ( 24.99 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze
43.75 € ( 52.06 € )	3 dni robocze

Podstawowe informacje

backlash-free and angularly aligned transmission of rotary motions, high torsional stiffness, medium restoring forces, electrically insulating, plug-in design,can be used for transducers, suitable for applications requiring high rotational speed, good compensation of misalignments, vibration-damping effect

Tabela specyfikacji

Technical Information

Technical data		FSKK 2519	FSKK 2525	FSKK 3022	FSKK 3027
Max. speed	min^-1	12.000	12.000	12.000	12.000
Max. torque	Ncm	40	40	60	60
Max. offset off shafts
Radial	mm	± 0,25	± 0,25	± 0,3	± 0,3
Axial	mm	± 0,4	± 0,4	± 0,4	± 0,4
Angular	Grad	± 2,5	± 2,5	± 2,5	± 2,5
Torsion spring stiffness	Nm/rad	22	22	30	30
Radial spring stiffness	N/mm	60	60	40	40
Moment of inertia	gcm²	13,5	15	35	37
Max. clamping torque (M)	Ncm	65	65	120	120
Temperature range	°C	-10 to +80
Weight appr.	g	16	18	30	32
Material	Flange	Aluminium, anodised
Material	Membrane	Polyamid 6.6, fiberglas reinforced

M = tightening torque of the clamping screw
Because of the material properties of plastic, a dimensional deviation of up to 0.5 mm can occur in the length.
