Handles / Offset
Kliknij obraz, aby wyświetlić go w powiększeniu
Numer części:

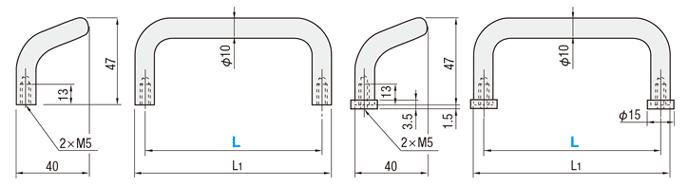

.Rysunek konturowy i tabela specyfikacji
■No Washer
■With Washer Type
[ ! ] The mounting screw M5 is coarse.
| Type | [M] Material | [S]Surface Treatment | |
| No Washer | With Washers | ||
| UHFN | UHFNZ | EN 1.0038 Equiv. | Chrome Plating |
| UHFNS | UHFNSZ | EN 1.4301 Equiv. | Buffing |
| UHFNA | UHFNAZ | Aluminum Alloy | Buffing |
| UHFNEA | UHFNEAZ | Clear Anodize | |
| UHFNB | UHFNBZ | Baked Finish (Black) | |
Specification Table
| Part Number | — | Washer Selection |
| UHFN66 UHFNZ100 | — | G |
■No Washer
■With Washer Type
| Part Number | L1 | Allowable Load (N) | Reference Mass (g) | ||
| Type | L | ||||
| UHFN UHFNS UHFNA UHFNEA UHFNB | (Steel) (Stainless Steel) (Aluminum) (Aluminum) (Aluminum, Black) | 48 | 58 | 2000 | 90 |
| 66 | 76 | 100 | |||
| 88 | 98 | 114 | |||
| 100 | 110 | 122 | |||
| 110 | 120 | 127 | |||
| 120 | 130 | 134 | |||
| 125 | 135 | 136 | |||
| 160 | 170 | 158 | |||
| Part Number | Washer Selection | L1 | Allowable Load (N) | Reference Mass (g) | ||
| Type | L | |||||
| UHFNZ UHFNSZ UHFNAZ UHFNEAZ UHFNBZ | (Steel) (Stainless Steel) (Aluminum) (Aluminum) (Aluminum, Black) | 48 | G (EN 1.0715 Equiv.+ Chrome-plating) B (EN 1.0715 Equiv.+ Electrostatic Paint (Black)) S (EN 1.4301 Equiv.) | 58 | 2000 | 90 |
| 66 | 76 | 100 | ||||
| 88 | 98 | 114 | ||||
| 100 | 110 | 122 | ||||
| 110 | 120 | 127 | ||||
| 120 | 130 | 134 | ||||
| 125 | 135 | 136 | ||||
| 160 | 170 | 158 | ||||
Product Specifications
■Details of surface treatment
| Name | Layer thickness (µm) | Applicable materials | Application Example | Purpose/Features | Note | Type | |
|---|---|---|---|---|---|---|---|
| No Washer | With Washers | ||||||
| Chrome Plating | — | Steel Copper Copper Alloy | — | Glossy appearance Good corrosion resistance Sliding between chrome plated surfaces is easy to seize | If necessary, deep recesses with nickel underplating are not allowed | UHFN | UHFNZ |
| Clear Anodize | 3 to 5 | Aluminum Alloy | — | No corrosion resistance, wear resistance, and electrical conductivity | Colored anodize can be done, which produces a hard oxide film on the surface and uses the pores of the oxide film to color it | UHFNEA | UHFNEAZ |
| Buffing | — | — | — | — | — | UHFNS, UHFNA | UHFNSZ, UHFNAZ |
| Electrostatic Coating (Mat Black) | — | — | — | — | — | UHFNB | UHFNBZ |
Precautions
- The allowable load is the actual value when pulled in the vertical direction.
* It can be used as a reference value.
- No tightening torque has been set.
- Part accuracy (perpendicularity) has not been set.
Lista numerów części
| Numer części |
|---|
Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem) | Standardowa data wysyłki |
|---|
8.68 € ( 10.33 € ) | 5 dni robocze |
8.95 € ( 10.65 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
9.19 € ( 10.94 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.07 € ( 11.98 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.71 € ( 12.74 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
11.07 € ( 13.17 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
11.21 € ( 13.34 € ) | 5 dni robocze |
15.00 € ( 17.85 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
7.25 € ( 8.63 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
7.77 €3.34 € ( 3.97 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
7.96 € ( 9.47 € ) | 5 dni robocze |
8.86 € ( 10.54 € ) | 5 dni robocze |
8.97 € ( 10.67 € ) | 5 dni robocze |
9.58 € ( 11.40 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.07 € ( 11.98 € ) | 5 dni robocze |
13.10 € ( 15.59 € ) | 5 dni robocze |
9.76 € ( 11.61 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
9.76 € ( 11.61 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.20 € ( 12.14 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.38 € ( 12.35 € ) | 5 dni robocze |
10.38 € ( 12.35 € ) | 5 dni robocze |
10.83 € ( 12.89 € ) | 5 dni robocze |
10.64 € ( 12.66 € ) | 5 dni robocze |
10.64 € ( 12.66 € ) | 5 dni robocze |
11.07 € ( 13.17 € ) | 5 dni robocze |
11.78 € ( 14.02 € ) | 5 dni robocze |
11.78 € ( 14.02 € ) | 5 dni robocze |
12.22 € ( 14.54 € ) | 5 dni robocze |
11.91 € ( 14.17 € ) | 5 dni robocze |
11.91 € ( 14.17 € ) | 5 dni robocze |
12.35 € ( 14.70 € ) | 5 dni robocze |
12.66 € ( 15.07 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
12.66 € ( 15.07 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
13.10 € ( 15.59 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
13.28 € ( 15.80 € ) | 5 dni robocze |
13.28 € ( 15.80 € ) | 5 dni robocze |
13.73 € ( 16.34 € ) | 5 dni robocze |
17.07 € ( 20.31 € ) | 5 dni robocze |
17.07 € ( 20.31 € ) | 5 dni robocze |
17.51 € ( 20.84 € ) | 5 dni robocze |
7.25 € ( 8.63 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
7.85 € ( 9.34 € ) | 5 dni robocze |
8.06 € ( 9.59 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
8.97 € ( 10.67 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
9.06 € ( 10.78 € ) | 5 dni robocze |
9.66 € ( 11.50 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.07 € ( 11.98 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
12.08 € ( 14.38 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
9.76 € ( 11.61 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
9.76 € ( 11.61 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.20 € ( 12.14 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.52 € ( 12.52 € ) | 5 dni robocze |
10.52 € ( 12.52 € ) | 5 dni robocze |
10.96 € ( 13.04 € ) | 5 dni robocze |
10.77 € ( 12.82 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.77 € ( 12.82 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
11.21 € ( 13.34 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
11.91 € ( 14.17 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
11.91 € ( 14.17 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
12.35 € ( 14.70 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
Szczegółowe informacje
Podstawowe informacje
[Features] An angled handle for one of the most versatile cylindrical bar handles. [Material] Stainless steel / steel / aluminium
