Rod ends igubal® with plain bearing internal thread, similar to DIN ISO 12240-4 (27628)

Warunki filtrowania

Thread M
M4
M5
M5
M6
M6
M8
M8
M10
M10
M10x1.25
M12
M12
M12x1.25
M14
M14
M16
M16
M16x1.5
M18
M18x1.5
M20
M20
M20x1.5
α(deg)
- 11.5
- 12.5
- 14.5
- 15
Version 2
- LH Thread
- RH Thread
A(mm)
- 27
- 30
- 36
- 43
- 50
- 57
- 64
- 71
- 77
B(mm)
- 18
- 20
- 24
- 30
- 34
- 38
- 42
- 46
- 50
B1(mm)
- 4
- 5
- 6.5
- 8
- 10
D=Fastening hole(mm)
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
D2(mm)
- 9
- 10
- 13
- 15
- 18
- 20
- 22
- 25
- 28
D3(mm)
- 12
- 13
- 16
- 19
- 22
- 25
- 27
- 31
- 34
H(mm)
- 8
- 9
- 12
- 14
- 16
- 19
- 21
- 23
- 25
H1(mm)
- 6
- 7
- 9
- 10.5
- 12
- 13.5
- 15
- 16.5
- 18
K(mm)
- 11.1
- 12.7
- 15.8
- 19
- 22.2
- 25.25
- 28.3
- 31.35
- 34.9
L(mm)
- 10
- 12
- 16
- 20
- 22
- 25
- 28
- 32
- 33
L1(mm)
- 9
- 10
- 12
- 14
- 16
- 18
- 21
- 23
- 25
SW(mm)
- 9
- 11
- 14
- 17
- 19
- 22
- 27
- 30
Max. static tensile stress long-term(N)
- 500
- 700
- 1050
- 1550
- 1800
- 2000
- 2100
- 2300
- 2700
Max. static tensile stress short-term(N)
- 1000
- 1400
- 2100
- 3100
- 3600
- 4000
- 4200
- 4600
- 5400
Max. transverse stress long-term(N)
- 125
- 200
- 350
- 400
- 450
- 500
- 650
- 800
- 1050
Max. transverse stress short-term(N)
- 250
- 400
- 700
- 800
- 900
- 1000
- 1300
- 1600
- 2100
Szacowane dni wysyłki
- Wszystko
- W ciągu 4 dni robocze

NORELEM

Rod ends igubal® with plain bearing internal thread, similar to DIN ISO 12240-4 (27628)

Katalog

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 28.

Lista numerów części
Szczegółowe informacje
Katalog

Lista numerów części

Liczba pozycji

Numer części

Thread M

(deg)

Version 2

(mm)

D=Fastening hole

(mm)

Max. static tensile stress long-term

(N)

Max. static tensile stress short-term

(N)

Max. transverse stress long-term

(N)

Max. transverse stress short-term

(N)

Minimalna wielkość zamówienia

M4	15	RH Thread	27	18	4	5	9	12	8	6	11.1	10	9	9	500	1000	125	250	1 szt.
M4	15	LH Thread	27	18	4	5	9	12	8	6	11.1	10	9	9	500	1000	125	250	1 szt.
[M5] M5	15	RH Thread	27	18	4	5	9	12	8	6	11.1	10	9	9	500	1000	125	250	1 szt.
[M5] M5	15	LH Thread	27	18	4	5	9	12	8	6	11.1	10	9	9	500	1000	125	250	1 szt.
[M6] M6	14.5	RH Thread	30	20	5	6	10	13	9	7	12.7	12	10	11	700	1400	200	400	1 szt.
[M6] M6	14.5	LH Thread	30	20	5	6	10	13	9	7	12.7	12	10	11	700	1400	200	400	1 szt.
[M8] M8	12.5	RH Thread	36	24	5	8	13	16	12	9	15.8	16	12	14	1050	2100	350	700	1 szt.
[M8] M8	12.5	LH Thread	36	24	5	8	13	16	12	9	15.8	16	12	14	1050	2100	350	700	1 szt.
[M10] M10	12.5	RH Thread	43	30	6.5	10	15	19	14	10.5	19	20	14	17	1550	3100	400	800	1 szt.
[M10] M10	12.5	LH Thread	43	30	6.5	10	15	19	14	10.5	19	20	14	17	1550	3100	400	800	1 szt.
[M10] M10x1.25	12.5	RH Thread	43	30	6.5	10	15	19	14	10.5	19	20	14	17	1550	3100	400	800	1 szt.
[M10] M10x1.25	12.5	LH Thread	43	30	6.5	10	15	19	14	10.5	19	20	14	17	1550	3100	400	800	1 szt.
[M12] M12	12.5	RH Thread	50	34	6.5	12	18	22	16	12	22.2	22	16	17	1800	3600	450	900	1 szt.
[M12] M12	12.5	LH Thread	50	34	6.5	12	18	22	16	12	22.2	22	16	17	1800	3600	450	900	1 szt.
[M12] M12x1.25	12.5	RH Thread	50	34	6.5	12	18	22	16	12	22.2	22	16	19	1800	3600	450	900	1 szt.
[M12] M12x1.25	12.5	LH Thread	50	34	6.5	12	18	22	16	12	22.2	22	16	19	1800	3600	450	900	1 szt.
[M14] M14	11.5	RH Thread	57	38	8	14	20	25	19	13.5	25.25	25	18	22	2000	4000	500	1000	1 szt.
[M14] M14	11.5	LH Thread	57	38	8	14	20	25	19	13.5	25.25	25	18	22	2000	4000	500	1000	1 szt.
[M16] M16	11.5	RH Thread	64	42	8	16	22	27	21	15	28.3	28	21	22	2100	4200	650	1300	1 szt.
[M16] M16	11.5	LH Thread	64	42	8	16	22	27	21	15	28.3	28	21	22	2100	4200	650	1300	1 szt.
[M16] M16x1.5	11.5	RH Thread	64	42	8	16	22	27	21	15	28.3	28	21	22	2100	4200	650	1300	1 szt.
[M16] M16x1.5	11.5	LH Thread	64	42	8	16	22	27	21	15	28.3	28	21	22	2100	4200	650	1300	1 szt.
[M18] M18x1.5	11.5	RH Thread	71	46	10	18	25	31	23	16.5	31.35	32	23	27	2300	4600	800	1600	1 szt.
[M18] M18x1.5	11.5	LH Thread	71	46	10	18	25	31	23	16.5	31.35	32	23	27	2300	4600	800	1600	1 szt.
[M20] M20	11.5	RH Thread	77	50	10	20	28	34	25	18	34.9	33	25	30	2700	5400	1050	2100	1 szt.
[M20] M20	11.5	LH Thread	77	50	10	20	28	34	25	18	34.9	33	25	30	2700	5400	1050	2100	1 szt.
[M20] M20x1.5	11.5	RH Thread	77	50	10	20	28	34	25	18	34.9	33	25	30	2700	5400	1050	2100	1 szt.
[M20] M20x1.5	11.5	LH Thread	77	50	10	20	28	34	25	18	34.9	33	25	30	2700	5400	1050	2100	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

8.35 € ( 9.94 € )	4 dni robocze
8.35 € ( 9.94 € )	4 dni robocze
8.35 € ( 9.94 € )	4 dni robocze
8.35 € ( 9.94 € )	4 dni robocze
8.40 € ( 10.00 € )	4 dni robocze
8.40 € ( 10.00 € )	4 dni robocze
8.58 € ( 10.21 € )	4 dni robocze
8.58 € ( 10.21 € )	4 dni robocze
9.43 € ( 11.22 € )	4 dni robocze
9.43 € ( 11.22 € )	4 dni robocze
9.43 € ( 11.22 € )	4 dni robocze
9.43 € ( 11.22 € )	4 dni robocze
11.11 € ( 13.22 € )	4 dni robocze
11.11 € ( 13.22 € )	4 dni robocze
11.11 € ( 13.22 € )	4 dni robocze
11.11 € ( 13.22 € )	4 dni robocze
12.49 € ( 14.86 € )	4 dni robocze
12.49 € ( 14.86 € )	4 dni robocze
14.03 € ( 16.70 € )	4 dni robocze
14.03 € ( 16.70 € )	4 dni robocze
14.03 € ( 16.70 € )	4 dni robocze
14.03 € ( 16.70 € )	4 dni robocze
15.75 € ( 18.74 € )	4 dni robocze
15.75 € ( 18.74 € )	4 dni robocze
19.04 € ( 22.66 € )	4 dni robocze
19.04 € ( 22.66 € )	4 dni robocze
19.04 € ( 22.66 € )	4 dni robocze
19.04 € ( 22.66 € )	4 dni robocze

Szczegółowe informacje

Podstawowe informacje

Podstawowe informacje

· Very high rigidity

· Insensitive to dirt and resistant to corrosion and chemicals

· Suitable for rotary, oscillating and linear movements

· Maintenance-free

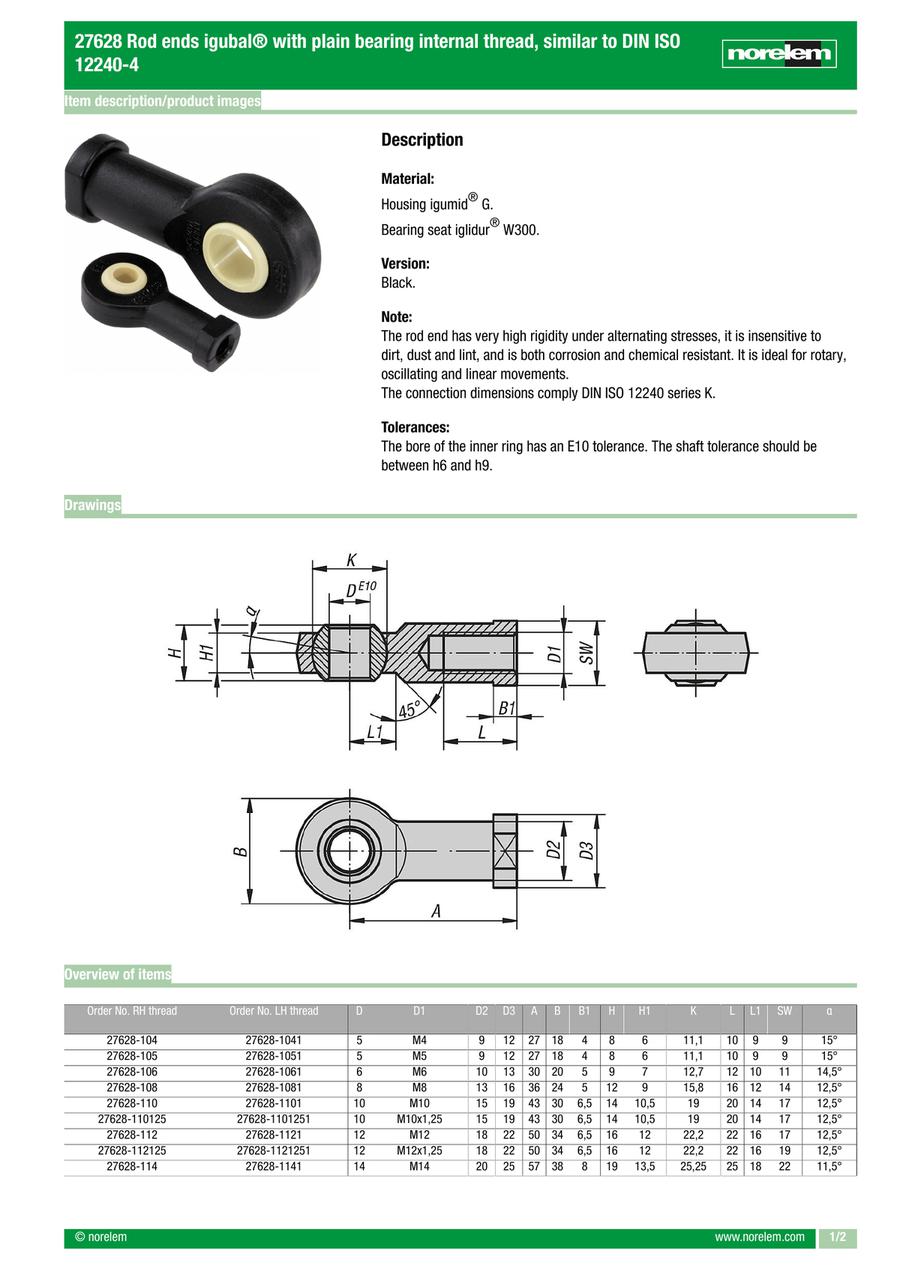

Katalog
