Strona główna MISUMI
Automation Components
Pneumatic Components
Cylinders, Rotary Actuators
Air Cylinders
General Purpose Cylinders
Cylinder With Lock Double Acting Single Rod MWB Series(Lista numerów części: str. 5)

Warunki filtrowania

Cylinder Operation Method
Double Acting
Double Acting
Rod Operation Method
- Single Rods
Main Body Shape
- Standard
Cylinder I.D: D(Ø)
- 32
- 40
- 50
- 63
- 80
- 100
Stroke: L(mm)
- 1,000
- 1,200
- 1,250
- 1,300
- 1,400
- 1,500
- 1,600
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 50
- 60
- 75
- 80
- 100
- 125
- 130
- 150
- 160
- 170
- 175
- 185
- 200
- 210
- 250
- 300
- 320
- 350
- 360
- 400
- 440
- 450
- 480
- 500
- 550
- 570
- 600
- 650
- 700
- 750
- 775
- 800
- 825
- 900
- 950
Additional Function
- With rod detent function
Environment, Applications
- Standard
Valves
- NA
Cushion
- Air cushion
- Rubber cushion
Port thread type
- G
- NPT
- Rc
Auto Switch
Lead Wire Length(m)
- 0.3
- 0.5
- 3
- 5
- None
Number of Switches
- 2
- None
Swinging Receiving Metal
- None
- Pivot bracket
Rod Tip Metal Fitting
Type of Mount Support
Bellows
- None
- Nylon tarpaulin
Custom-made Specifications
Connector type
- M12-3/4 pin
- None
Rod length(mm)
- 250
- 300
- 350
- 400
- 485
- 500
- 600
- 700
- 850
- 1000
- 1015
Type
CAD
- 2D
- 3D
Szacowane dni wysyłki
- Wszystko
- W ciągu 11 dni robocze
- W ciągu 18 dni robocze
- W ciągu 24 dni robocze
- W ciągu 26 dni robocze
- W ciągu 28 dni robocze
- W ciągu 29 dni robocze
- W ciągu 39 dni robocze
- W ciągu 45 dni robocze
- W ciągu 58 dni robocze
- W ciągu 73 dni robocze

SMC

Cylinder With Lock Double Acting Single Rod MWB Series(Lista numerów części: str. 5)

Katalog

Przestroga

Product images may be representative images only. Please refer to the manufacturer's catalog for shape details.
CAD data is not available for some model numbers.

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 267.

Informacje o produkcie
Lista numerów części
Szczegółowe informacje

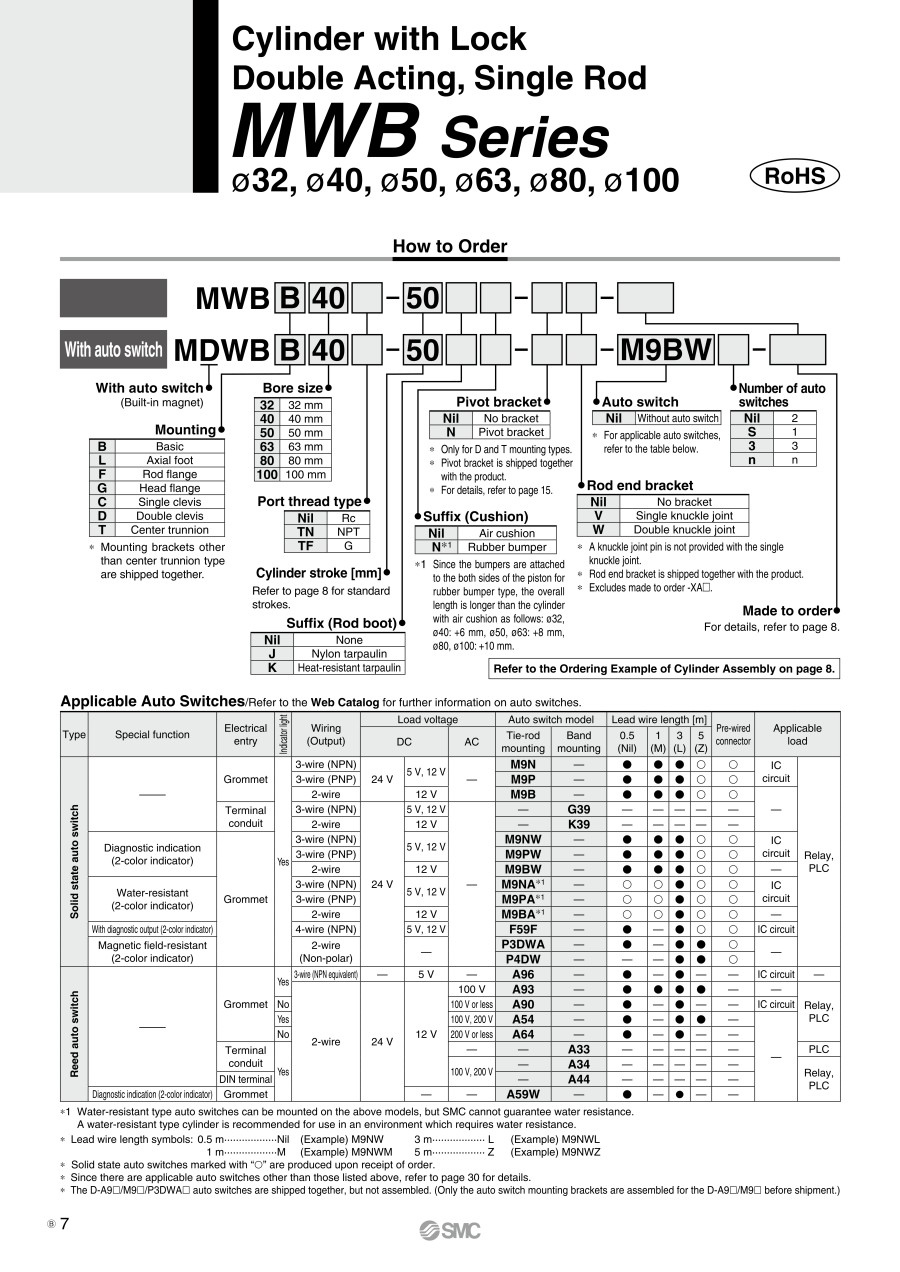

Katalog

Informacje o produkcie

■ Refer to the table below for details about lead wire / connector specifications.

Lista numerów części

Liczba pozycji

Poprzednia

Numer części

Cylinder Operation Method

Rod Operation Method

Main Body Shape

Cylinder I.D: D

(Ø)

Stroke: L

(mm)

Additional Function

Environment, Applications

Valves

Operating Pressure

(MPa)

Cushion

Port thread type

Auto Switch

Lead Wire Length

(m)

Number of Switches

Swinging Receiving Metal

Rod Tip Metal Fitting

Type of Mount Support

Bellows

Custom-made Specifications

Connector type

Rod length

(mm)

Minimalna wielkość zamówienia

[Double Acting] Double Acting	Single Rods	Standard	80	600	With rod detent function	Standard	NA	0.08～1	Air cushion	Rc	Without auto switch	None	None	None	None	Basic type	None	None	None	-	1 szt.
-	-	-	80	-	-	-	-	0.3～1	-	Rc	-	-	-	-	-	Basic type	-	None	-	1015	1 szt.
-	-	-	80	-	-	-	-	0.3～1	-	Rc	-	-	-	-	-	Basic type	-	With coil scraper	-	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	80	300	With rod detent function	Standard	NA	0.08～1	Air cushion	G	Without auto switch	None	None	None	None	Basic type	None	None	None	-	1 szt.
-	-	-	80	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Basic type	-	None	-	-	1 szt.
-	-	-	80	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Basic type	-	None	-	485	1 szt.
-	-	-	80	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Basic type	-	With coil scraper	-	500	1 szt.
-	-	-	100	-	-	-	-	0.3～1	-	Rc	-	-	-	-	-	Basic type	-	With coil scraper	-	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	100	500	With rod detent function	Standard	NA	0.08～1	Air cushion	G	Without auto switch	None	None	None	None	Basic type	None	None	None	-	1 szt.
-	-	-	100	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Basic type	-	None	-	-	1 szt.
-	-	-	100	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Basic type	-	None	-	600	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	63	600	With rod detent function	Standard	NA	0.08～1	Air cushion	G	Without auto switch	None	None	Pivot bracket	U-Shaped Knuckle Joint	Double clevis type	None	None	None	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	80	600	With rod detent function	Standard	NA	0.08～1	Rubber cushion	G	Without auto switch	None	None	None	None	Double clevis type	None	None	None	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	80	900	With rod detent function	Standard	NA	0.08～1	Rubber cushion	G	Without auto switch	None	None	Pivot bracket	U-Shaped Knuckle Joint	Double clevis type	None	None	None	-	1 szt.
-	-	-	40	-	-	-	-	0.3～1	-	Rc	-	-	-	-	-	Flange type	-	None	-	350	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	50	150	With rod detent function	Standard	NA	0.08～1	Air cushion	Rc	Without auto switch	None	None	None	None	Rod-end flange type	None	None	None	-	1 szt.
-	-	-	50	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Flange type	-	None	-	400	1 szt.
-	-	-	63	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Flange type	-	None	-	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	80	600	With rod detent function	Standard	NA	0.08～1	Air cushion	Rc	Without auto switch	None	None	None	None	Rod-end flange type	None	None	None	-	1 szt.
-	-	-	80	-	-	-	-	0.3～1	-	Rc	-	-	-	-	-	Flange type	-	None	-	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	50	25	With rod detent function	Standard	NA	0.08～1	Air cushion	G	Without auto switch	None	None	None	None	Head-end flange	None	None	None	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	32	75	With rod detent function	Standard	NA	0.08～1	Air cushion	G	Without auto switch	None	None	None	None	Axial foot type	None	None	None	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	32	250	With rod detent function	Standard	NA	0.08～1	Air cushion	G	Without auto switch	None	None	None	None	Axial foot type	None	None	None	-	1 szt.
-	-	-	32	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Axial foot type	-	None	-	-	1 szt.
-	-	-	40	-	-	-	-	0.3～1	-	Rc	-	-	-	-	-	Axial foot type	-	Material: stainless steel	-	250	1 szt.
-	-	-	100	-	-	-	-	0.3～1	-	G	-	-	-	-	-	Axial foot type	-	None	-	-	1 szt.
[Double Acting] Double Acting	Single Rods	Standard	32	125	With rod detent function	Standard	NA	0.08～1	Air cushion	Rc	Without auto switch	None	None	Pivot bracket	None	Center trunnion	None	None	None	-	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

1,083.27 € ( 1,289.09 € )	11 dni robocze
980.56 € ( 1,166.87 € )	24 dni robocze
878.19 € ( 1,045.05 € )	11 dni robocze
970.18 € ( 1,154.51 € )	39 dni robocze
795.76 € ( 946.95 € )	98 dni robocze
878.19 € ( 1,045.05 € )	24 dni robocze
960.61 € ( 1,143.13 € )	98 dni robocze
1,168.92 € ( 1,391.01 € )	11 dni robocze
1,405.89 € ( 1,673.01 € )	11 dni robocze
1,081.82 € ( 1,287.37 € )	98 dni robocze
1,206.58 € ( 1,435.83 € )	11 dni robocze
937.21 € ( 1,115.28 € )	24 dni robocze
1,106.85 € ( 1,317.15 € )	11 dni robocze
1,333.02 € ( 1,586.29 € )	11 dni robocze
526.15 € ( 626.12 € )	24 dni robocze
621.76 € ( 739.89 € )	29 dni robocze
590.94 € ( 703.22 € )	24 dni robocze
632.11 € ( 752.21 € )	29 dni robocze
1,106.85 € ( 1,317.15 € )	11 dni robocze
819.27 € ( 974.93 € )	98 dni robocze
580.55 € ( 690.85 € )	11 dni robocze
520.53 € ( 619.43 € )	11 dni robocze
545.23 € ( 648.82 € )	11 dni robocze
501.47 € ( 596.75 € )	18 dni robocze
552.08 € ( 656.98 € )	11 dni robocze
1,112.40 € ( 1,323.76 € )	11 dni robocze
589.89 € ( 701.97 € )	39 dni robocze

Poprzednia

Szczegółowe informacje

Podstawowe informacje

Podstawowe informacje

[Features]
・ The lock can be manually released and held with only a hex key, making it easy to attach to the device.
・ Improved maintainability due to the separated structure.
・ 15% improvement in holding force
・ High stop accuracy ±1 mm or less
・ Overall length shortened by up to 18 mm

Przestroga

Product images may be representative images only. Please refer to the manufacturer's catalog for shape details.
CAD data is not available for some model numbers.

Katalog

Products homepage

Katalog (arkusz dwustronny)
