Fork joints, Steel
Numer części:
.Informacje o produkcie

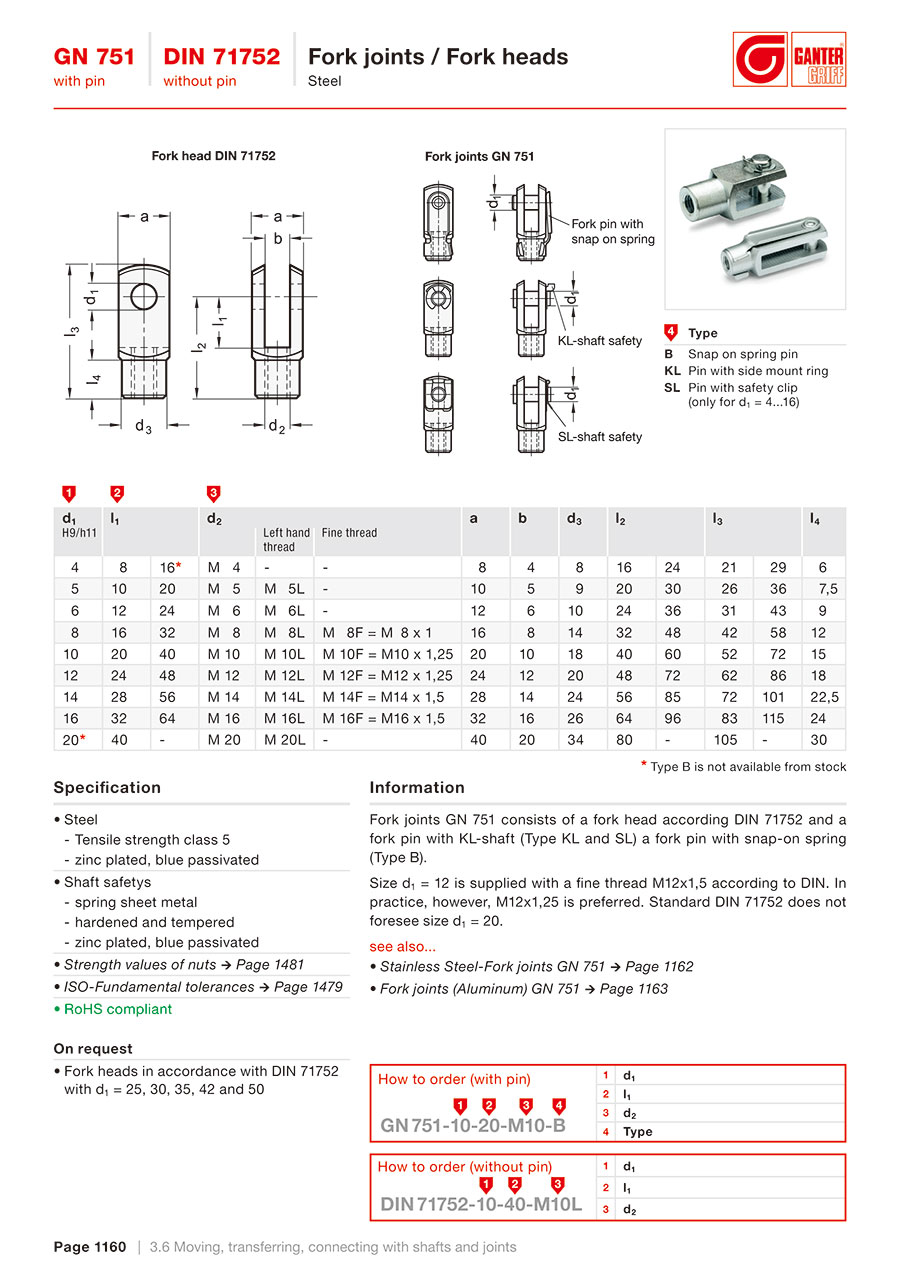

GN 751 with Pin / Fork Joints, Steel
Information
Fork joints GN 751 consists of a fork head according DIN 71752 and a fork pin with KL-shaft (Type KL and SL) a fork pin with snap-on spring (Type B).
Size d1 = 12 is supplied with a fine thread M12 x 1,5 according to DIN. In practice, however, M 12 x 1,25 is preferred. Standard DIN 71752 does not foresee size d1 = 20.
see also...
• Stainless Steel-Fork joints GN 751
• Fork joints (Aluminum) GN 751
How to Order
How to order (with pin) | 1 | d1 |
| 2 | l1 | |
| 3 | d2 | |
| 4 | Type |
Specification
• Steel
- Tensile strength class 5
- Zinc plated, blue passivated
• Shaft safetys
- Spring sheet metal
- Hardened and tempered
- Zinc plated, blue passivated
• Strength values of nuts
• ISO-Fundamental tolerances
• RoHS compliant
- Tensile strength class 5
- Zinc plated, blue passivated
• Shaft safetys
- Spring sheet metal
- Hardened and tempered
- Zinc plated, blue passivated
• Strength values of nuts
• ISO-Fundamental tolerances
• RoHS compliant
On Request
• Fork heads in accordance with DIN 71752 with d1 = 25, 30, 35, 42 and 50Dimensions
 |  |  | |||||||||||
| d1 H9/h11 | l1 | d2 | a | b | d3 | l2 | l3 | l4 | |||||
| Left hand thread | Fine thread | ||||||||||||
| 4 | 8 | 16* | M 4 | - | - | 8 | 4 | 8 | 16 | 24 | 21 | 29 | 6 |
| 5 | 10 | 20 | M 5 | M 5L | - | 10 | 5 | 9 | 20 | 30 | 26 | 36 | 7.5 |
| 6 | 12 | 24 | M 6 | M 6L | - | 12 | 6 | 10 | 24 | 36 | 31 | 43 | 9 |
| 8 | 16 | 32 | M 8 | M 8L | M 8F = M 8 x 1 | 16 | 8 | 14 | 32 | 48 | 42 | 58 | 12 |
| 10 | 20 | 40 | M 10 | M 10L | M 10F = M10 x 1,25 | 20 | 10 | 18 | 40 | 60 | 52 | 72 | 15 |
| 12 | 24 | 48 | M 12 | M 12L | M 12F = M12 x 1,25 | 24 | 12 | 20 | 48 | 72 | 62 | 86 | 18 |
| 14 | 28 | 56 | M 14 | M 14L | M 14F = M14 x 1,5 | 28 | 14 | 24 | 56 | 85 | 72 | 101 | 22.5 |
| 16 | 32 | 64 | M 16 | M 16L | M 16F = M16 x 1,5 | 32 | 16 | 26 | 64 | 96 | 83 | 115 | 24 |
| 20* | 40 | - | M 20 | M 20L | - | 40 | 20 | 34 | 80 | - | 105 | - | 30 |
* Type B is not available from stock
Types of Fork Joint Shafts
 | |
The snap-on spring pin is easily mounted and dismantled. It is therefore particularly suitable for applications where the articulated connection needs to be loosened often | |
 | |
| The pin with side mount ring can be fitted and dismantled without tools, i.e. by hand. | |
 | |
| The pin with safety clip requires a tool for dismantling (e.g. a screw driver). It is therefore better secured. | |
Lista numerów części
| Numer części |
|---|
Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem) | Standardowa data wysyłki |
|---|
2.38 € ( 2.83 € ) | 7 dni robocze |
2.36 € ( 2.81 € ) | 3 dni robocze |
2.40 € ( 2.86 € ) | 7 dni robocze |
2.42 € ( 2.88 € ) | 7 dni robocze |
2.48 € ( 2.95 € ) | 7 dni robocze |
2.48 € ( 2.95 € ) | 7 dni robocze |
2.38 € ( 2.83 € ) | 7 dni robocze |
2.50 € ( 2.98 € ) | 4 dni robocze |
3.58 € ( 4.26 € ) | 4 dni robocze |
3.42 € ( 4.07 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.42 €1.81 € ( 2.15 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.62 €1.39 € ( 1.65 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.48 €1.31 € ( 1.56 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.62 € ( 3.12 € ) | 7 dni robocze |
3.68 €1.95 € ( 2.32 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.52 €1.87 € ( 2.23 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.52 €1.87 € ( 2.23 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.50 € ( 2.98 € ) | 7 dni robocze |
2.56 € ( 3.05 € ) | 7 dni robocze |
2.68 € ( 3.19 € ) | 3 dni robocze |
3.20 € ( 3.81 € ) | 7 dni robocze |
3.22 €1.71 € ( 2.03 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.20 €1.70 € ( 2.02 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.92 € ( 3.47 € ) | 4 dni robocze |
2.80 € ( 3.33 € ) | 7 dni robocze |
2.92 € ( 3.47 € ) | 7 dni robocze |
3.62 € ( 4.31 € ) | 7 dni robocze |
3.48 €1.84 € ( 2.19 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.48 €1.84 € ( 2.19 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.62 € ( 4.31 € ) | 7 dni robocze |
3.70 € ( 4.40 € ) | 7 dni robocze |
3.90 € ( 4.64 € ) | 4 dni robocze |
5.46 €2.89 € ( 3.44 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
5.32 €2.82 € ( 3.36 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
5.38 €2.85 € ( 3.39 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.88 € ( 4.62 € ) | 7 dni robocze |
3.82 €2.02 € ( 2.40 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.88 €2.06 € ( 2.45 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.92 € ( 4.66 € ) | 7 dni robocze |
3.88 €2.06 € ( 2.45 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.12 €2.18 € ( 2.59 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.62 €2.45 € ( 2.92 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.46 €2.36 € ( 2.81 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.48 €2.37 € ( 2.82 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.70 €2.49 € ( 2.96 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.62 € ( 5.50 € ) | 4 dni robocze |
4.68 €2.48 € ( 2.95 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.52 € ( 5.38 € ) | 7 dni robocze |
4.76 € ( 5.66 € ) | 7 dni robocze |
4.96 € ( 5.90 € ) | 7 dni robocze |
4.16 €2.20 € ( 2.62 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.18 €2.22 € ( 2.64 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.16 €2.20 € ( 2.62 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.06 €2.15 € ( 2.56 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.12 € ( 4.90 € ) | 7 dni robocze |
4.26 € ( 5.07 € ) | 3 dni robocze |
5.66 €3.00 € ( 3.57 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
5.70 € ( 6.78 € ) | 4 dni robocze |
5.98 € ( 7.12 € ) | 4 dni robocze |
7.02 €3.72 € ( 4.43 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
Szczegółowe informacje
Podstawowe informacje
Fork joints GN 751 consist of a fork head according DIN 71752 and a pin with KL-shaft (Type KL and SL) a pin with snap-on spring (Type B). Both versions can be dismantled without tools and moniter.
Size d1 = 12 is supplied with a fine thread M12x1,5 according to DIN. In practice, however, M12x1,25 is preferred. Standard DIN 71752 does not foresee size d1 = 20.
