Warunki filtrowania
  • Shaft Bore Dia. (machined) D1(mm)
      [1–3/1mm jedn.]
    • Shaft Bore Dia. (machined) D2(mm)
        [1–3/1mm jedn.]
      • Outer Dia. A(mm)
      • Length L(mm)
      • Allowable Torque(Nm)

        Calculation of the allowable torque (or the Safety Factor, etc.) differs depending on the manufacturer. For details, see the technical data provided by the relevant manufacturer.

      • Allowable Lateral Misalignment(mm)
      • Allowable Angular Misalignment(deg)
      • Bellows Part Material
      • Applicable Range (Bore 1)
      • Applicable Range (Bore 2)
      • Type
      • CAD
      • Szacowane dni wysyłki
        • Wszystko
        • W ciągu 12 dni robocze
      KBK

      Bellow couplings / grub screw clamping, feather key DIN 6885 / bellows: phosphor bronze, stainless steel / body: aluminium / KB1 / KBK

      Bellow couplings / grub screw clamping, feather key DIN 6885 / bellows: phosphor bronze, stainless steel / body: aluminium / KB1 / KBK

      Umieść kursor myszy nad ilustracją, aby ją powiększyć

      Numer części:

      KB1/05-14-[1-3/1]-[1-3/1]
      Wyczyść
      Ilość:

      Lista numerów części

      Liczba pozycji
    • 1
      • Numer części
      KB1/05-14-[1-3/1]-[1-3/1]
      Powiązane

      Shaft Bore Dia. (machined) D1

      (mm)

      Shaft Bore Dia. (machined) D2

      (mm)

      Outer Dia. A

      (mm)

      Length L

      (mm)

      Allowable Torque

      (Nm)

      Allowable Lateral Misalignment

      (mm)

      Allowable Angular Misalignment

      (deg)

      Bellows Part Material

      Allowable Axial Clearance (±)

      (mm)

      Applicable Range (Bore 1)

      Applicable Range (Bore 2)

      Maximum D1 Bore Size with Keyway

      Maximum D2 Bore Size with Keyway

      Keyway D1

      Keyway D2

      		RoHS?Minimalna wielkość zamówienia

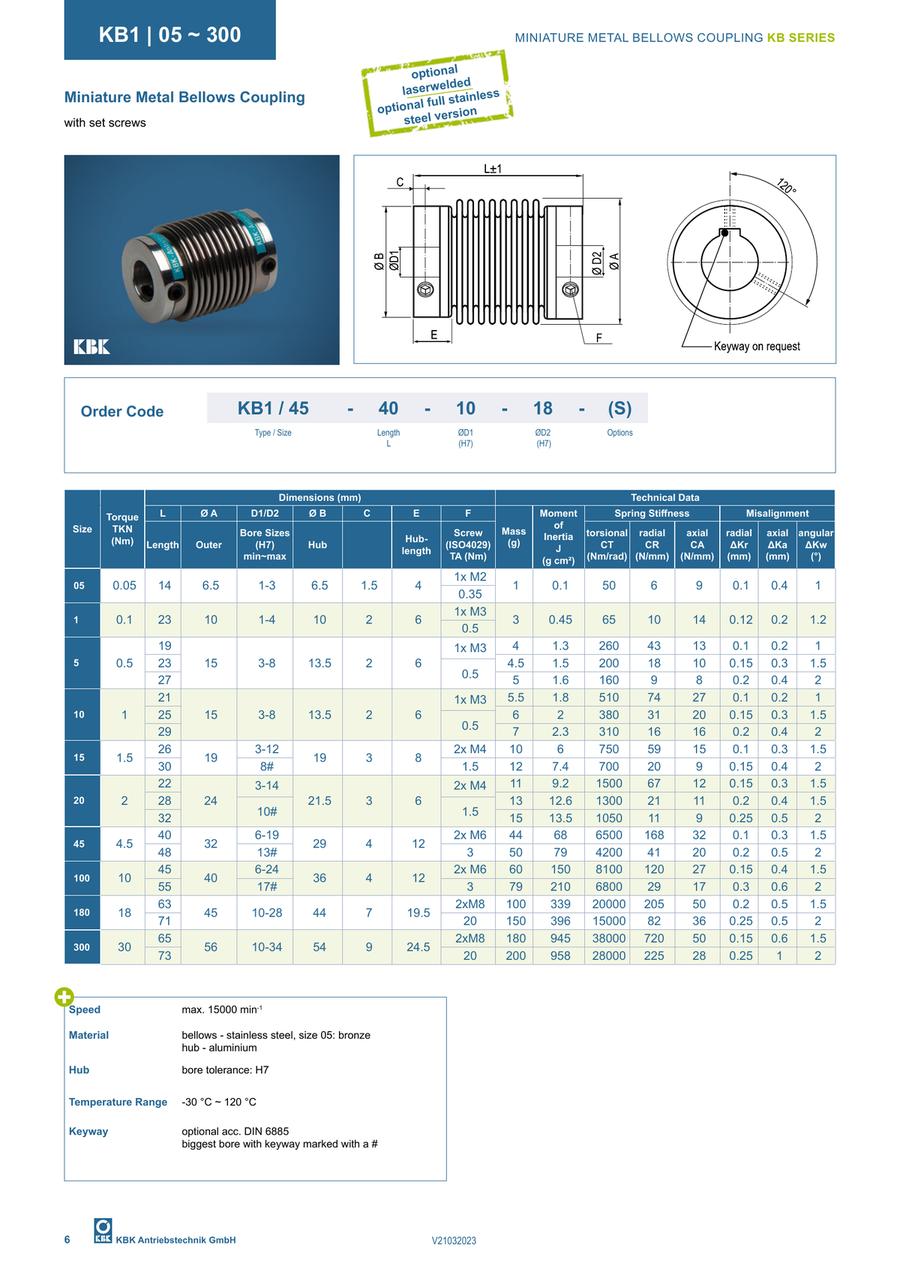

      Data sheet

      1 - 3
      1 - 3
      6.5
      14
      0.05
      0.1
      1
      Phosphor Bronze
      0.4
      1-3
      1-3
      -
      -
      -
      -
      10
      1 szt.
      Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)
      Standardowa data wysyłki
      -
      (
      -
      )
      12 dni robocze
    • 1

      • Szczegółowe informacje

      Podstawowe informacje

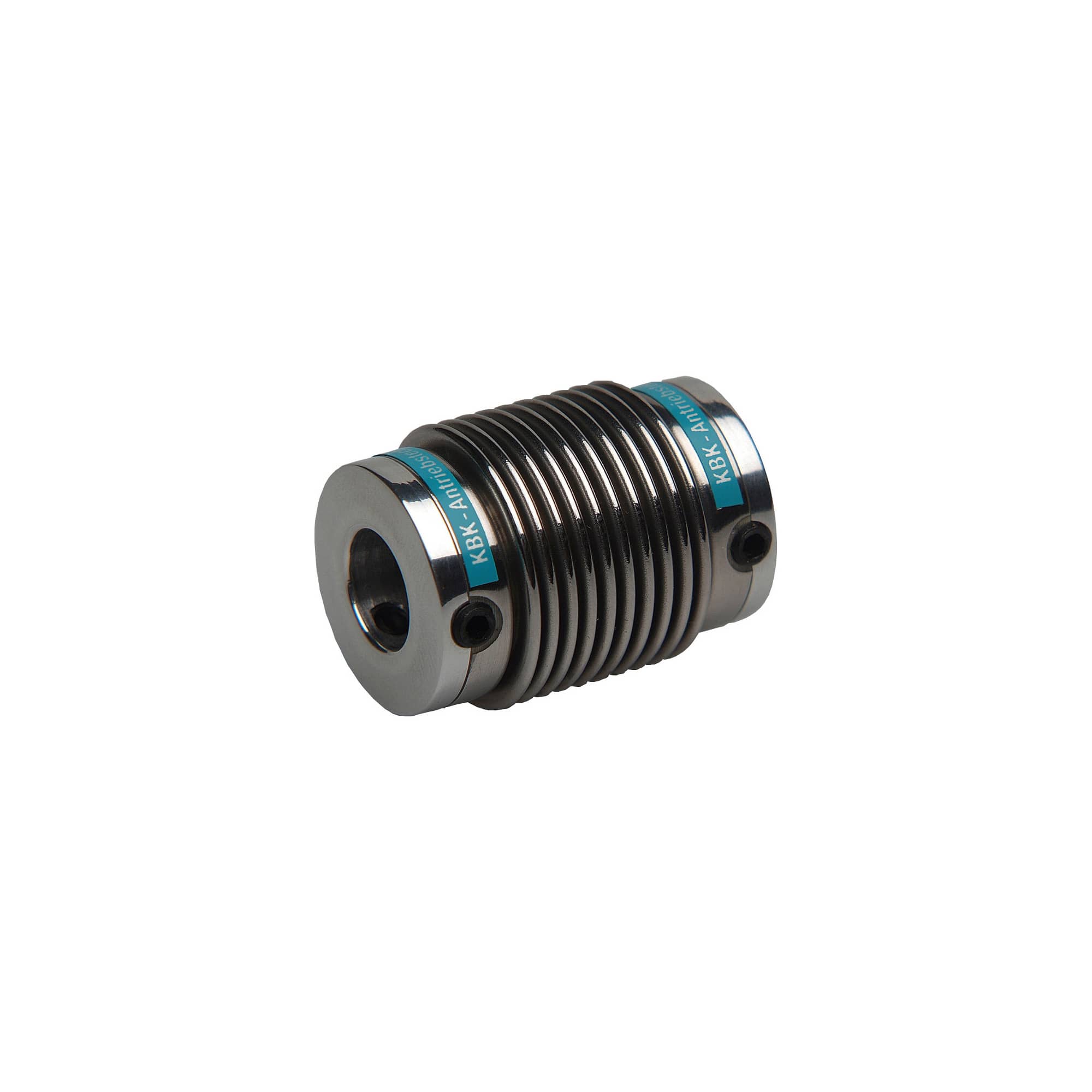

      · Backlash-free miniature metal bellows coupling with radial set screws
      · For shaft diameters from 3 - 24mm
      · High torsional stiffness, compensation of shaft misalignment at low restoring forces
      · Very cost-effective design
      · Perfect bellows coupling for encoders, tachometers, potentiometers
      · Torque range: 0.05 - 10Nm
