Thrust Screws, with brass pad / with brass pad

Katalog

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 40.

Informacje o produkcie
Lista numerów części
Szczegółowe informacje

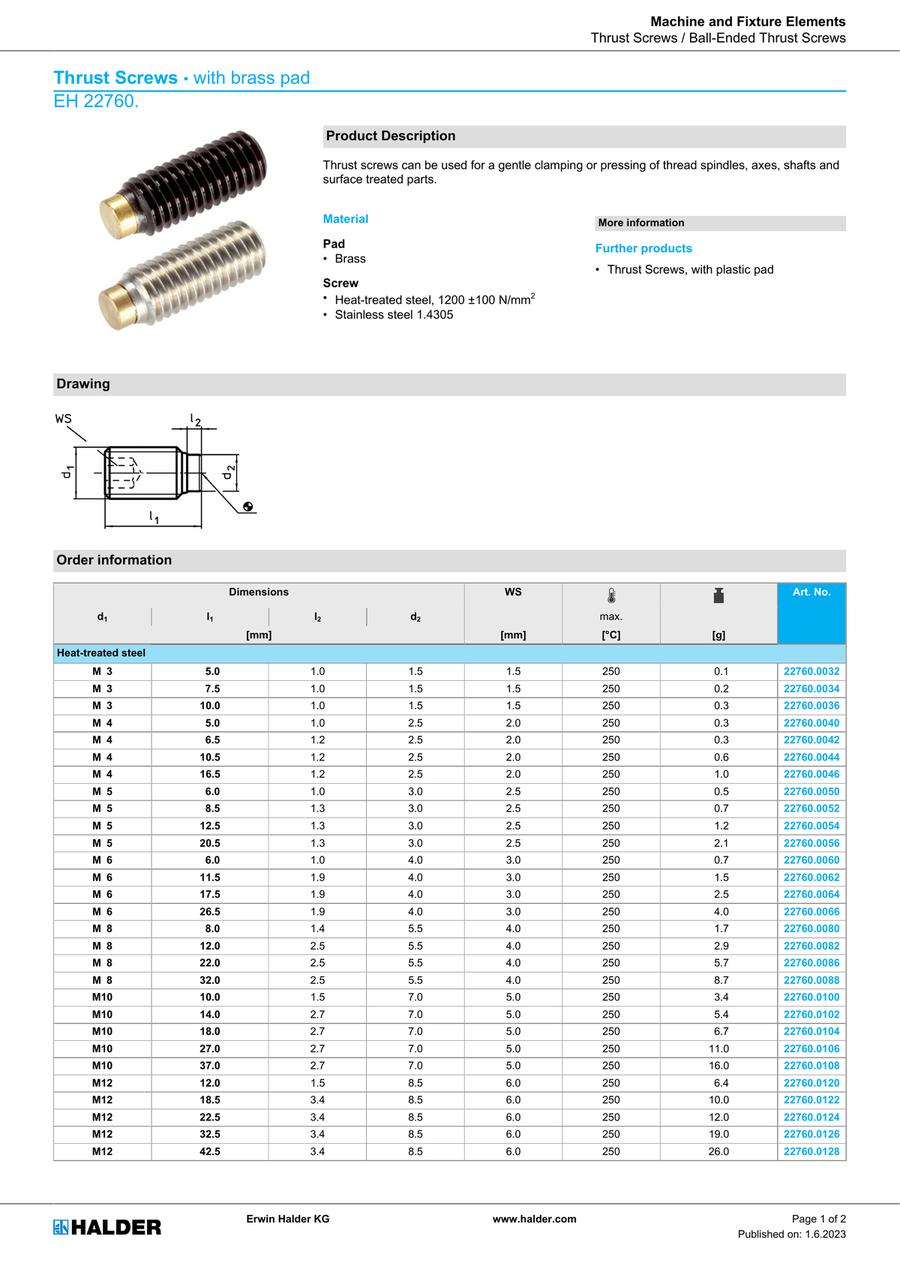

Katalog

Informacje o produkcie

Thrust Screws • with brass pad, EH 22760.

Product Description

Thrust screws can be used for a gentle clamping or pressing of thread spindles, axes, shafts and surface treated parts.

Material

Pad
• Brass
Screw
• Heat-treated steel, 1200 ±100 N/mm²
• Stainless steel 1.4305

Further products

• Thrust Screws, with plastic pad

Drawing

Order Information

Dimensions				WS	Operating temperature range	Weight	Art. No.
d₁	l₁	l₂	d₂		max.
[mm]				[mm]	[°C]	[g]
Heat-treated steel
M 3	5.0	1.0	1.5	1.5	250	0.1	22760.0032
M 3	7.5	1.0	1.5	1.5	250	0.2	22760.0034
M 3	10.0	1.0	1.5	1.5	250	0.3	22760.0036
M 4	5.0	1.0	2.5	2.0	250	0.3	22760.0040
M 4	6.5	1.2	2.5	2.0	250	0.3	22760.0042
M 4	10.5	1.2	2.5	2.0	250	0.6	22760.0044
M 4	16.5	1.2	2.5	2.0	250	1.0	22760.0046
M 5	6.0	1.0	3.0	2.5	250	0.5	22760.0050
M 5	8.5	1.3	3.0	2.5	250	0.7	22760.0052
M 5	12.5	1.3	3.0	2.5	250	1.2	22760.0054
M 5	20.5	1.3	3.0	2.5	250	2.1	22760.0056
M 6	6.0	1.0	4.0	3.0	250	0.7	22760.0060
M 6	11.5	1.9	4.0	3.0	250	1.5	22760.0062
M 6	17.5	1.9	4.0	3.0	250	2.5	22760.0064
M 6	26.5	1.9	4.0	3.0	250	4.0	22760.0066
M 8	8.0	1.4	5.5	4.0	250	1.7	22760.0080
M 8	12.0	2.5	5.5	4.0	250	2.9	22760.0082
M 8	22.0	2.5	5.5	4.0	250	5.7	22760.0086
M 8	32.0	2.5	5.5	4.0	250	8.7	22760.0088
M10	10.0	1.5	7.0	5.0	250	3.4	22760.0100
M10	14.0	2.7	7.0	5.0	250	5.4	22760.0102
M10	18.0	2.7	7.0	5.0	250	6.7	22760.0104
M10	27.0	2.7	7.0	5.0	250	11.0	22760.0106
M10	37.0	2.7	7.0	5.0	250	16.0	22760.0108
M12	12.0	1.5	8.5	6.0	250	6.4	22760.0120
M12	18.5	3.4	8.5	6.0	250	10.0	22760.0122
M12	22.5	3.4	8.5	6.0	250	12.0	22760.0124
M12	32.5	3.4	8.5	6.0	250	19.0	22760.0126
M12	42.5	3.4	8.5	6.0	250	26.0	22760.0128
Stainless steel
M 3	5.0	1.0	1.5	1.5	250	0.1	22760.0432
M 3	7.5	1.0	1.5	1.5	250	0.2	22760.0434
M 3	10.0	1.0	1.5	1.5	250	0.4	22760.0436
M 4	6.5	1.2	2.5	2.0	250	0.4	22760.0442
M 4	10.5	1.2	2.5	2.0	250	0.6	22760.0444
M 4	16.5	1.2	2.5	2.0	250	1.1	22760.0446
M 5	8.5	1.3	3.0	2.5	250	0.7	22760.0452
M 5	12.5	1.3	3.0	2.5	250	1.2	22760.0454
M 5	20.5	1.3	3.0	2.5	250	2.1	22760.0456
M 6	11.5	1.9	4.0	3.0	250	1.5	22760.0462
M 6	17.5	1.9	4.0	3.0	250	2.6	22760.0464
M 6	26.5	1.9	4.0	3.0	250	4.0	22760.0466
M 8	12.0	2.5	5.5	4.0	250	3.0	22760.0482
M 8	22.0	2.5	5.5	4.0	250	5.8	22760.0486
M 8	32.0	2.5	5.5	4.0	250	8.9	22760.0488
M10	14.0	2.7	7.0	5.0	250	5.5	22760.0502
M10	18.0	2.7	7.0	5.0	250	6.7	22760.0504
M10	27.0	2.7	7.0	5.0	250	11.0	22760.0506
M10	37.0	2.7	7.0	5.0	250	16.0	22760.0508
M12	18.5	3.4	8.5	6.0	250	10.0	22760.0522
M12	22.5	3.4	8.5	6.0	250	12.0	22760.0524
M12	32.5	3.4	8.5	6.0	250	19.0	22760.0526
M12	42.5	3.4	8.5	6.0	250	26.0	22760.0528

Application Example

Lista numerów części

Liczba pozycji

Numer części

Powiązane

d1(M)

(mm)

Material

Surface Treatment

Mounting Hole Shape

Tip Shape

Basic Shape

Application

(mm)

Screw

RoHS?

Minimalna wielkość zamówienia

Data sheet	4	6.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	2.5	1.2	2	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	4	10.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	2.5	1.2	2	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	4	16.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	2.5	1.2	2	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	5	8.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	3	1.3	2.5	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	5	12.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	3	1.3	2.5	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	5	20.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	3	1.3	2.5	Heat-treated steel, 1200 ±100 N/mm2	10	26 szt.
Data sheet	6	11.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	4	1.9	3	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	6	17.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	4	1.9	3	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	6	26.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	4	1.9	3	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	8	12	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	5.5	2.5	4	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	8	22	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	5.5	2.5	4	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	8	32	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	5.5	2.5	4	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	10	14	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	7	2.7	5	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	10	18	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	7	2.7	5	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	10	27	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	7	2.7	5	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	10	37	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	7	2.7	5	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	12	18.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	8.5	3.4	6	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	12	22.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	8.5	3.4	6	Heat-treated steel, 1200 ±100 N/mm2	10	10 szt.
Data sheet	12	32.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	8.5	3.4	6	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	12	42.5	Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	8.5	3.4	6	Heat-treated steel, 1200 ±100 N/mm2	10	1 szt.
Data sheet	4	6.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	2.5	1.2	2	Stainless steel 1.4305	10	26 szt.
Data sheet	4	10.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	2.5	1.2	2	Stainless steel 1.4305	10	1 szt.
Data sheet	4	16.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	2.5	1.2	2	Stainless steel 1.4305	10	1 szt.
Data sheet	5	8.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	3	1.3	2.5	Stainless steel 1.4305	10	1 szt.
Data sheet	5	12.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	3	1.3	2.5	Stainless steel 1.4305	10	1 szt.
Data sheet	5	20.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	3	1.3	2.5	Stainless steel 1.4305	10	10 szt.
Data sheet	6	11.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	4	1.9	3	Stainless steel 1.4305	10	1 szt.
Data sheet	6	17.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	4	1.9	3	Stainless steel 1.4305	10	1 szt.
Data sheet	6	26.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	4	1.9	3	Stainless steel 1.4305	10	10 szt.
Data sheet	8	12	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	5.5	2.5	4	Stainless steel 1.4305	10	1 szt.
Data sheet	8	22	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	5.5	2.5	4	Stainless steel 1.4305	10	1 szt.
Data sheet	8	32	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	5.5	2.5	4	Stainless steel 1.4305	10	1 szt.
Data sheet	10	14	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	7	2.7	5	Stainless steel 1.4305	10	1 szt.
Data sheet	10	18	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	7	2.7	5	Stainless steel 1.4305	10	1 szt.
Data sheet	10	27	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	7	2.7	5	Stainless steel 1.4305	10	1 szt.
Data sheet	10	37	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	7	2.7	5	Stainless steel 1.4305	10	1 szt.
Data sheet	12	18.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	8.5	3.4	6	Stainless steel 1.4305	10	1 szt.
Data sheet	12	22.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	8.5	3.4	6	Stainless steel 1.4305	10	1 szt.
Data sheet	12	32.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	8.5	3.4	6	Stainless steel 1.4305	10	1 szt.
Data sheet	12	42.5	Stainless Steel	No	Hex Socket	Flat End	Standard (Round)	Standard	8.5	3.4	6	Stainless steel 1.4305	10	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

3.06 € ( 3.64 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
2.98 € ( 3.55 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
3.03 € ( 3.61 € )	2 dni robocze
2.69 € ( 3.20 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
2.69 € ( 3.20 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
2.82 € ( 3.36 € )	2 dni robocze
2.69 € ( 3.20 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
2.69 € ( 3.20 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
2.82 € ( 3.36 € )	2 dni robocze
2.76 € ( 3.28 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
2.76 € ( 3.28 € )	2 dni robocze
2.91 € ( 3.46 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
3.17 € ( 3.77 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
3.17 € ( 3.77 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
3.32 € ( 3.95 € )	4 dni robocze
3.45 € ( 4.11 € )	2 dni robocze
3.59 €1.72 € ( 2.05 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
3.59 € ( 4.27 € )	2 dni robocze
3.89 € ( 4.63 € )	4 dni robocze
4.21 € ( 5.01 € )	2 dni robocze
3.65 € ( 4.34 € )	4 dni robocze
3.56 € ( 4.24 € )	2 dni robocze
3.62 € ( 4.31 € )	4 dni robocze
3.27 € ( 3.89 € )	4 dni robocze
3.27 € ( 3.89 € )	4 dni robocze
3.43 € ( 4.08 € )	4 dni robocze
3.29 € ( 3.92 € )	4 dni robocze
3.29 € ( 3.92 € )	2 dni robocze
3.43 € ( 4.08 € )	4 dni robocze
3.46 € ( 4.12 € )	2 dni robocze
3.46 € ( 4.12 € )	2 dni robocze
3.56 €1.67 € ( 1.99 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
4.05 € ( 4.82 € )	4 dni robocze
4.05 € ( 4.82 € )	4 dni robocze
4.16 €1.96 € ( 2.33 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
4.28 € ( 5.09 € )	4 dni robocze
4.74 €2.23 € ( 2.65 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
4.81 € ( 5.72 € )	4 dni robocze
5.06 €2.38 € ( 2.83 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
5.33 €2.51 € ( 2.99 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia

Szczegółowe informacje

Podstawowe informacje

Podstawowe informacje

For gentle clamping or pressing of thread spindles, axes, shafts and surface treated parts.
