HALDER

Arch Shape Grip

Katalog

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 49.

Informacje o produkcie
Lista numerów części
Szczegółowe informacje
Katalog

Informacje o produkcie

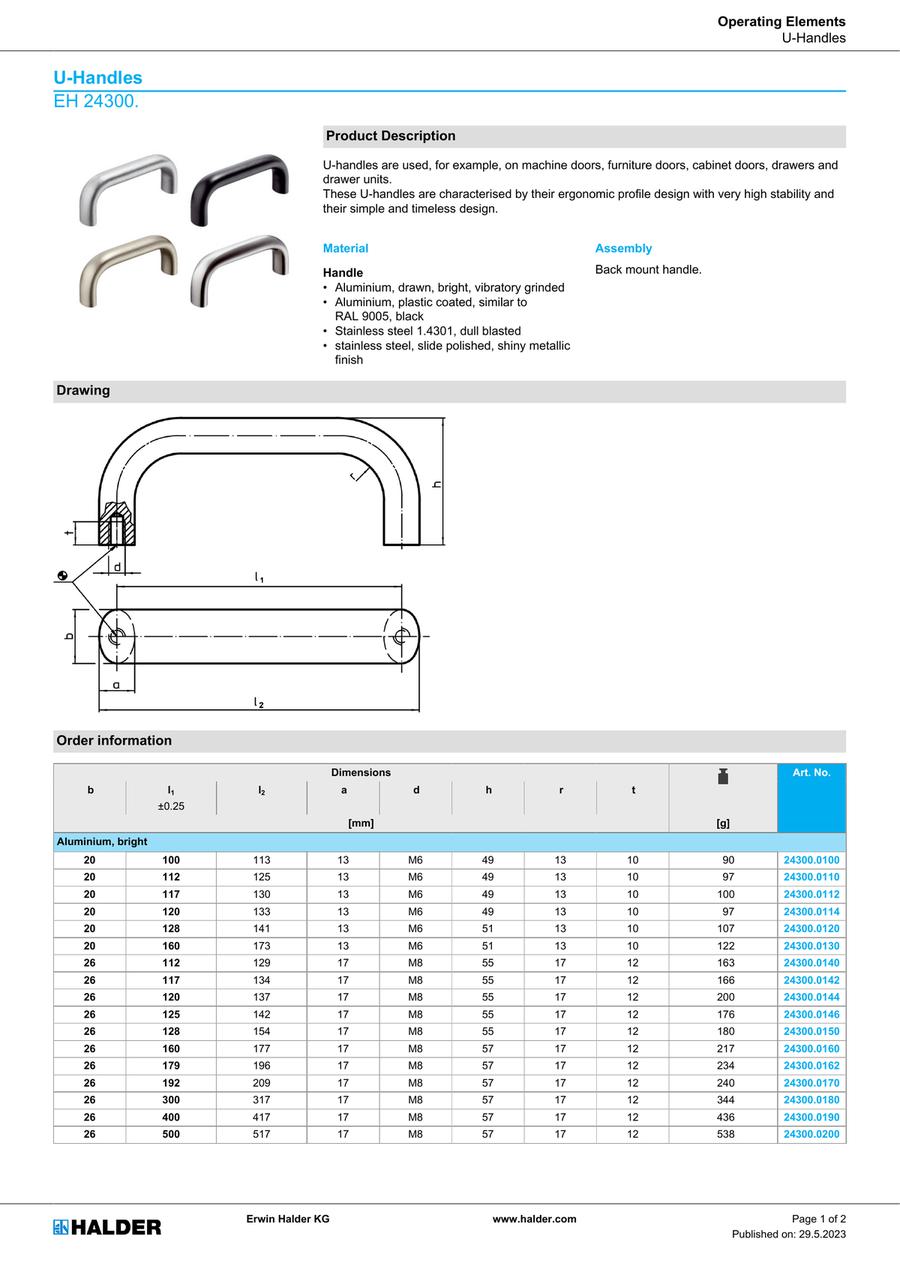

U-Handles, EH 24300.

Product Description

U-handles are used, for example, on machine doors, furniture doors, cabinet doors, drawers and drawer units.
These U-handles are characterised by their ergonomic profile design with very high stability and their simple and timeless design.

Material

Handle
• Aluminium, drawn, bright, vibratory grinded
• Aluminium, plastic coated, similar to RAL 9005, black
• Stainless steel 1.4301, dull blasted

Assembly

Back mount handle.

Drawing

Order Information

Dimensions							Weight	Art. No.
b	l	a	d	h	r	t
	±0.25
[mm]							[g]
aluminium, bright
20	100	13	M6	49	13	10	90	24300.0100
	112	13	M6	49	13	10	97	24300.0110
	117	13	M6	49	13	10	100	24300.0112
	120	13	M6	49	13	10	97	24300.0114
	128	13	M6	51	13	10	107	24300.0120
	160	13	M6	51	13	10	122	24300.0130
26	112	17	M8	55	17	12	163	24300.0140
	117	17	M8	55	17	12	166	24300.0142
	120	17	M8	55	17	12	200	24300.0144
	125	17	M8	55	17	12	176	24300.0146
	128	17	M8	55	17	12	180	24300.0150
	160	17	M8	57	17	12	217	24300.0160
	179	17	M8	57	17	12	234	24300.0162
	192	17	M8	57	17	12	240	24300.0170
	300	17	M8	57	17	12	344	24300.0180
	400	17	M8	57	17	12	436	24300.0190
	500	17	M8	57	17	12	538	24300.0200
aluminium, black
20	100	13	M6	49	13	10	100	24300.0300
	112	13	M6	49	13	10	98	24300.0310
	117	13	M6	49	13	10	100	24300.0312
	120	13	M6	49	13	10	104	24300.0314
	128	13	M6	51	13	10	110	24300.0320
	160	13	M6	51	13	10	126	24300.0330
26	112	17	M8	55	17	12	167	24300.0340
	117	17	M8	55	17	12	166	24300.0342
	120	17	M8	55	17	12	160	24300.0344
	125	17	M8	55	17	12	178	24300.0346
	128	17	M8	55	17	12	181	24300.0350
	160	17	M8	57	17	12	217	24300.0360
	179	17	M8	57	17	12	234	24300.0362
	192	17	M8	57	17	12	250	24300.0370
	300	17	M8	57	17	12	347	24300.0380
	400	17	M8	57	17	12	30	24300.0390
	500	17	M8	57	17	12	538	24300.0400
stainless steel
20	112	13	M6	49	13	10	271	24300.0510
	128	13	M6	51	13	10	300	24300.0520
	160	13	M6	51	13	10	366	24300.0530
	200	13	M6	51	13	10	440	24300.0540
	250	13	M6	51	13	10	517	24300.0550
	300	13	M6	51	13	10	597	24300.0560
	350	13	M6	51	13	10	660	24300.0570
	400	13	M6	51	13	10	737	24300.0580

Application Example

U-Handles, EH 24310.

Product Description

U-handles are used, for example, on machine doors, furniture doors, cabinet doors, drawers and drawer units.
These rounded U-handles are characterised by their ergonomic and stable construction and their simple and timeless design.
Same design as version with bearing washer.
Thanks to the larger bearing surface, no bearing washers are needed.

Material

Handle
• Stainless steel 1.4301, dull blasted

Drawing

Order Information

Dimensions						Weight	Art. No.
d₁	l	d₂	h	r	t
	+0.5				min.
[mm]						[g]
stainless steel
12	125	M6	51	14	12	197	24310.0710
12	160	M6	51	14	12	201	24310.0720
12	200	M6	51	14	12	237	24310.0730
12	250	M6	51	14	12	282	24310.0740
16	160	M6	59	18	12	373	24310.0750
16	200	M6	59	18	12	437	24310.0760
16	250	M6	59	18	12	523	24310.0770
16	300	M6	59	18	12	603	24310.0780

Application Example

Lista numerów części

Liczba pozycji

Numer części

Powiązane

Main Body Type

Surfaced Type Category

U-shaped Type

Main Body Material

Additional Function

Main Body, Surface Treatment

Mounting Method

Handle Cross Sectional Shape

(mm)

h3 min.

(mm)

For cylinder screw

Handle

Weight

(g)

RoHS?

Minimalna wielkość zamówienia

Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M6	-	-	100	-	-	49	-	-	13	20	-	10	13	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M6	-	-	112	-	-	49	-	-	13	20	-	10	13	-	Aluminium, drawn, bright, vibratory grinded	-	10	2 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M6	-	-	117	-	-	49	-	-	13	20	-	10	13	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M6	-	-	120	-	-	49	-	-	13	20	-	10	13	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M6	-	-	128	-	-	51	-	-	13	20	-	10	13	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M6	-	-	160	-	-	51	-	-	13	20	-	10	13	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	112	-	-	55	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	117	-	-	55	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	120	-	-	55	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	125	-	-	55	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	2 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	128	-	-	55	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	160	-	-	57	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	179	-	-	57	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	192	-	-	57	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	300	-	-	57	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	400	-	-	57	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Others	Female Thread	Others	M8	-	-	500	-	-	57	-	-	17	26	-	12	17	-	Aluminium, drawn, bright, vibratory grinded	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M6	-	-	100	-	-	49	-	-	13	20	-	10	13	-	Aluminium, plastic coated, similar to RAL 9005	-	10	8 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M6	-	-	112	-	-	49	-	-	13	20	-	10	13	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M6	-	-	117	-	-	49	-	-	13	20	-	10	13	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M6	-	-	120	-	-	49	-	-	13	20	-	10	13	-	Aluminium, plastic coated, similar to RAL 9005	-	10	2 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M6	-	-	128	-	-	51	-	-	13	20	-	10	13	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M6	-	-	160	-	-	51	-	-	13	20	-	10	13	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	112	-	-	55	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	117	-	-	55	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	120	-	-	55	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	125	-	-	55	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	128	-	-	55	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	160	-	-	57	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	179	-	-	57	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	192	-	-	57	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	300	-	-	57	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	400	-	-	57	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Aluminium	No	Paint	Female Thread	Others	M8	-	-	500	-	-	57	-	-	17	26	-	12	17	-	Aluminium, plastic coated, similar to RAL 9005	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Others	M6	-	-	112	-	-	49	-	-	13	20	-	10	13	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Others	M6	-	-	128	-	-	51	-	-	13	20	-	10	13	-	Stainless steel 1.4301, dull blasted	-	10	2 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Others	M6	-	-	160	-	-	51	-	-	13	20	-	10	13	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Others	M6	-	-	200	-	-	51	-	-	13	20	-	10	13	-	Stainless steel 1.4301, dull blasted	-	10	2 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Others	M6	-	-	250	-	-	51	-	-	13	20	-	10	13	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Others	M6	-	-	300	-	-	51	-	-	13	20	-	10	13	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Others	M6	-	-	400	-	-	51	-	-	13	20	-	10	13	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Round shape	-	12	M6	125	-	-	51	-	-	-	-	-	12	14	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Round shape	-	12	M6	160	-	-	51	-	-	-	-	-	12	14	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Round shape	-	12	M6	200	-	-	51	-	-	-	-	-	12	14	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Round shape	-	12	M6	250	-	-	51	-	-	-	-	-	12	14	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Round shape	-	16	M6	160	-	-	59	-	-	-	-	-	12	18	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Round shape	-	16	M6	200	-	-	59	-	-	-	-	-	12	18	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Round shape	-	16	M6	250	-	-	59	-	-	-	-	-	12	18	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.
Data sheet	Imposition Type	U Shaped	Straight	Stainless Steel	No	Sand blasted	Female Thread	Round shape	-	16	M6	300	-	-	59	-	-	-	-	-	12	18	-	Stainless steel 1.4301, dull blasted	-	10	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

7.01 € ( 8.34 € )	2 dni robocze
7.36 € ( 8.76 € )	4 dni robocze
7.30 € ( 8.69 € )	4 dni robocze
7.20 € ( 8.57 € )	4 dni robocze
7.55 € ( 8.98 € )	2 dni robocze
8.13 € ( 9.67 € )	4 dni robocze
8.64 € ( 10.28 € )	4 dni robocze
8.58 € ( 10.21 € )	4 dni robocze
8.58 €5.32 € ( 6.33 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
8.76 € ( 10.42 € )	4 dni robocze
9.04 € ( 10.76 € )	2 dni robocze
9.81 € ( 11.67 € )	4 dni robocze
10.02 € ( 11.92 € )	2 dni robocze
10.27 €6.37 € ( 7.58 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
14.67 € ( 17.46 € )	4 dni robocze
18.31 € ( 21.79 € )	4 dni robocze
24.07 € ( 28.64 € )	4 dni robocze
9.28 € ( 11.04 € )	2 dni robocze
9.57 €5.93 € ( 7.06 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
9.40 € ( 11.19 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
9.46 € ( 11.26 € )	4 dni robocze
9.75 € ( 11.60 € )	13 dni robocze
10.20 € ( 12.14 € )	4 dni robocze
10.69 € ( 12.72 € )	2 dni robocze
10.61 € ( 12.63 € )	4 dni robocze
10.55 € ( 12.55 € )	4 dni robocze
10.78 €6.68 € ( 7.95 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
11.08 € ( 13.19 € )	4 dni robocze
12.13 € ( 14.43 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
12.18 €7.55 € ( 8.98 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
12.87 €7.98 € ( 9.50 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
18.28 € ( 21.75 € )	4 dni robocze
22.73 € ( 27.05 € )	4 dni robocze
29.58 € ( 35.20 € )	4 dni robocze
25.46 € ( 30.30 € )	4 dni robocze
27.01 € ( 32.14 € )	2 dni robocze
32.31 € ( 38.45 € )	4 dni robocze
35.78 € ( 42.58 € )	4 dni robocze
38.97 € ( 46.37 € )	4 dni robocze
42.10 € ( 50.10 € )	4 dni robocze
56.13 € ( 66.79 € )	4 dni robocze
9.98 € ( 11.88 € )	4 dni robocze
11.01 € ( 13.10 € )	2 dni robocze
12.23 € ( 14.55 € )	4 dni robocze
13.11 € ( 15.60 € )	4 dni robocze
16.12 € ( 19.18 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
18.22 € ( 21.68 € )	4 dni robocze
19.44 €10.11 € ( 12.03 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
21.87 €13.56 € ( 16.14 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia

Szczegółowe informacje

Podstawowe informacje

Podstawowe informacje

[Features] The cross-section shape is easy to handle and fits well in the hand, the surface is smooth.
