Knurled Nut DIN6303
Numer części:
.Informacje o produkcie

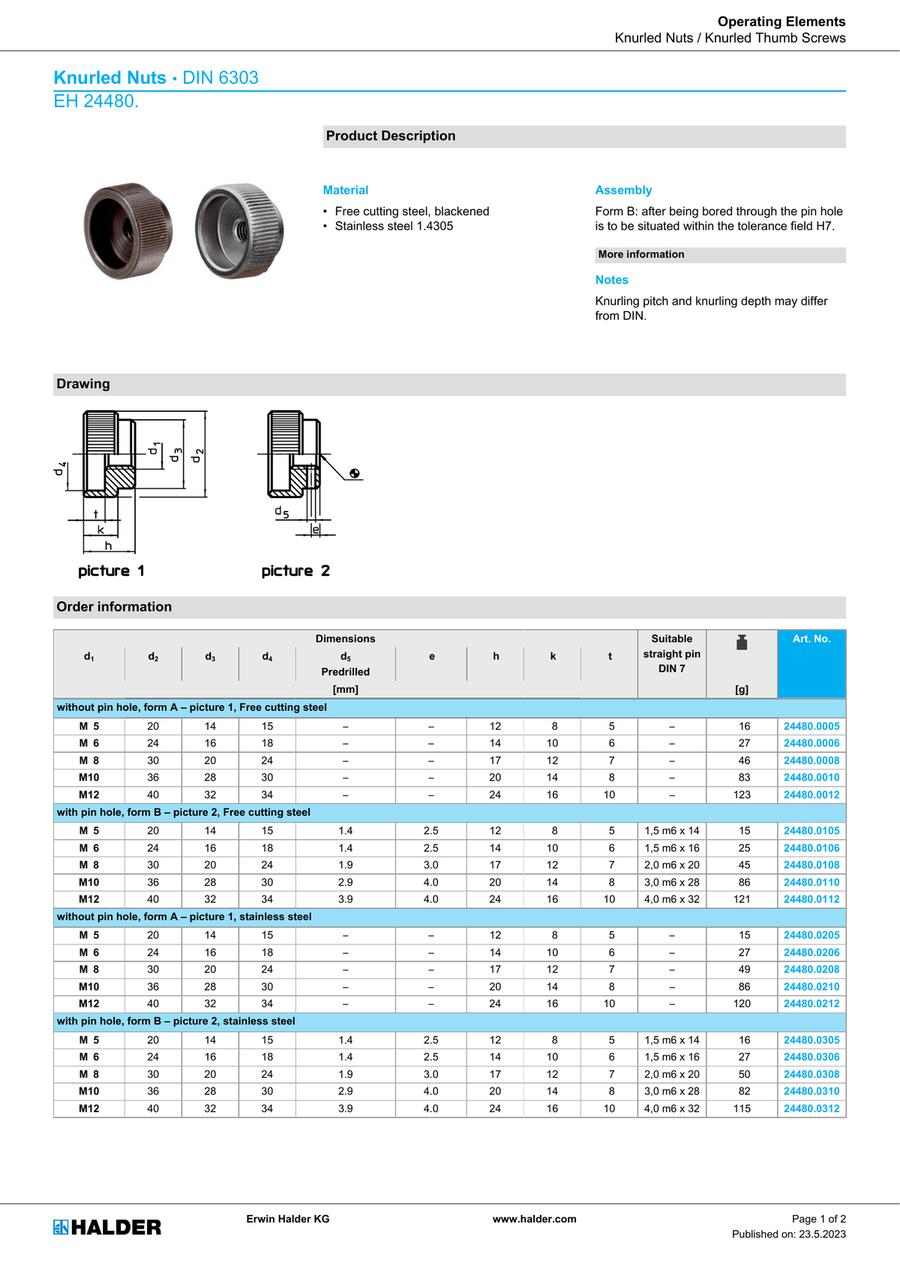

Knurled Nuts • DIN 6303, EH 24480.
Product Description
Material
• Free cutting steel, blackened
• Stainless steel 1.4305
• Stainless steel 1.4305
Assembly
Form B: after being bored through the pin hole is to be situated within the tolerance field H7.
Notes
Knurling pitch and knurling depth may differ from DIN.
Drawing
picture 1 picture 2
Order Information
| Dimensions | Suitable straight pin DIN 7 | Weight | Art. No. | ||||||||
| d1 | d2 | d3 | d4 | d5 | e | h | k | t | |||
| Predrilled | |||||||||||
| [mm] | [g] | ||||||||||
| without pin hole, form A – picture 1, free cutting steel | |||||||||||
| M 5 | 20 | 14 | 15 | – | – | 12 | 8 | 5 | – | 16 | 24480.0005 |
| M 6 | 24 | 16 | 18 | – | – | 14 | 10 | 6 | – | 27 | 24480.0006 |
| M 8 | 30 | 20 | 24 | – | – | 17 | 12 | 7 | – | 46 | 24480.0008 |
| M10 | 36 | 28 | 30 | – | – | 20 | 14 | 8 | – | 83 | 24480.0010 |
| M12 | 40 | 32 | 34 | – | – | 24 | 16 | 10 | – | 123 | 24480.0012 |
| with pin hole, form B – picture 2, free cutting steel | |||||||||||
| M 5 | 20 | 14 | 15 | 1.4 | 2.5 | 12 | 8 | 5 | 1,5 m6 x 14 | 15 | 24480.0105 |
| M 6 | 24 | 16 | 18 | 1.4 | 2.5 | 14 | 10 | 6 | 1,5 m6 x 16 | 25 | 24480.0106 |
| M 8 | 30 | 20 | 24 | 1.9 | 3.0 | 17 | 12 | 7 | 2,0 m6 x 20 | 45 | 24480.0108 |
| M10 | 36 | 28 | 30 | 2.9 | 4.0 | 20 | 14 | 8 | 3,0 m6 x 28 | 86 | 24480.0110 |
| M12 | 40 | 32 | 34 | 3.9 | 4.0 | 24 | 16 | 10 | 4,0 m6 x 32 | 121 | 24480.0112 |
| without pin hole, form A – picture 1, stainless steel | |||||||||||
| M 5 | 20 | 14 | 15 | – | – | 12 | 8 | 5 | – | 15 | 24480.0205 |
| M 6 | 24 | 16 | 18 | – | – | 14 | 10 | 6 | – | 27 | 24480.0206 |
| M 8 | 30 | 20 | 24 | – | – | 17 | 12 | 7 | – | 49 | 24480.0208 |
| M10 | 36 | 28 | 30 | – | – | 20 | 14 | 8 | – | 86 | 24480.0210 |
| M12 | 40 | 32 | 34 | – | – | 24 | 16 | 10 | – | 120 | 24480.0212 |
| with pin hole, form B – picture 2, stainless steel | |||||||||||
| M 5 | 20 | 14 | 15 | 1.4 | 2.5 | 12 | 8 | 5 | 1,5 m6 x 14 | 16 | 24480.0305 |
| M 6 | 24 | 16 | 18 | 1.4 | 2.5 | 14 | 10 | 6 | 1,5 m6 x 16 | 27 | 24480.0306 |
| M 8 | 30 | 20 | 24 | 1.9 | 3.0 | 17 | 12 | 7 | 2,0 m6 x 20 | 50 | 24480.0308 |
| M10 | 36 | 28 | 30 | 2.9 | 4.0 | 20 | 14 | 8 | 3,0 m6 x 28 | 82 | 24480.0310 |
| M12 | 40 | 32 | 34 | 3.9 | 4.0 | 24 | 16 | 10 | 4,0 m6 x 32 | 115 | 24480.0312 |
Application Example
Lista numerów części
Liczba pozycji
| Numer części |
|---|
Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem) | Standardowa data wysyłki |
|---|
1.40 € ( 1.67 € ) | 4 dni robocze |
1.57 € ( 1.87 € ) | 2 dni robocze |
2.20 € ( 2.62 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.40 € ( 4.05 € ) | 4 dni robocze |
4.48 € ( 5.33 € ) | 2 dni robocze |
1.72 €0.81 € ( 0.96 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.07 € ( 2.46 € ) | 4 dni robocze |
2.74 € ( 3.26 € ) | 4 dni robocze |
3.92 € ( 4.66 € ) | 4 dni robocze |
5.32 € ( 6.33 € ) | 4 dni robocze |
3.53 €1.66 € ( 1.98 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.15 € ( 4.94 € ) | 4 dni robocze |
6.22 € ( 7.40 € ) | 4 dni robocze |
8.35 € ( 9.94 € ) | 4 dni robocze |
10.32 € ( 12.28 € ) | 4 dni robocze |
4.52 € ( 5.38 € ) | 4 dni robocze |
5.29 €2.49 € ( 2.96 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
6.96 € ( 8.28 € ) | 4 dni robocze |
9.40 € ( 11.19 € ) | 4 dni robocze |
13.22 €6.21 € ( 7.39 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
Szczegółowe informacje
Podstawowe informacje
[Features]
· For shape B, there is a pilot hole drilled for the pin hole. If drilling with the shaft, use a tolerance of H7.
