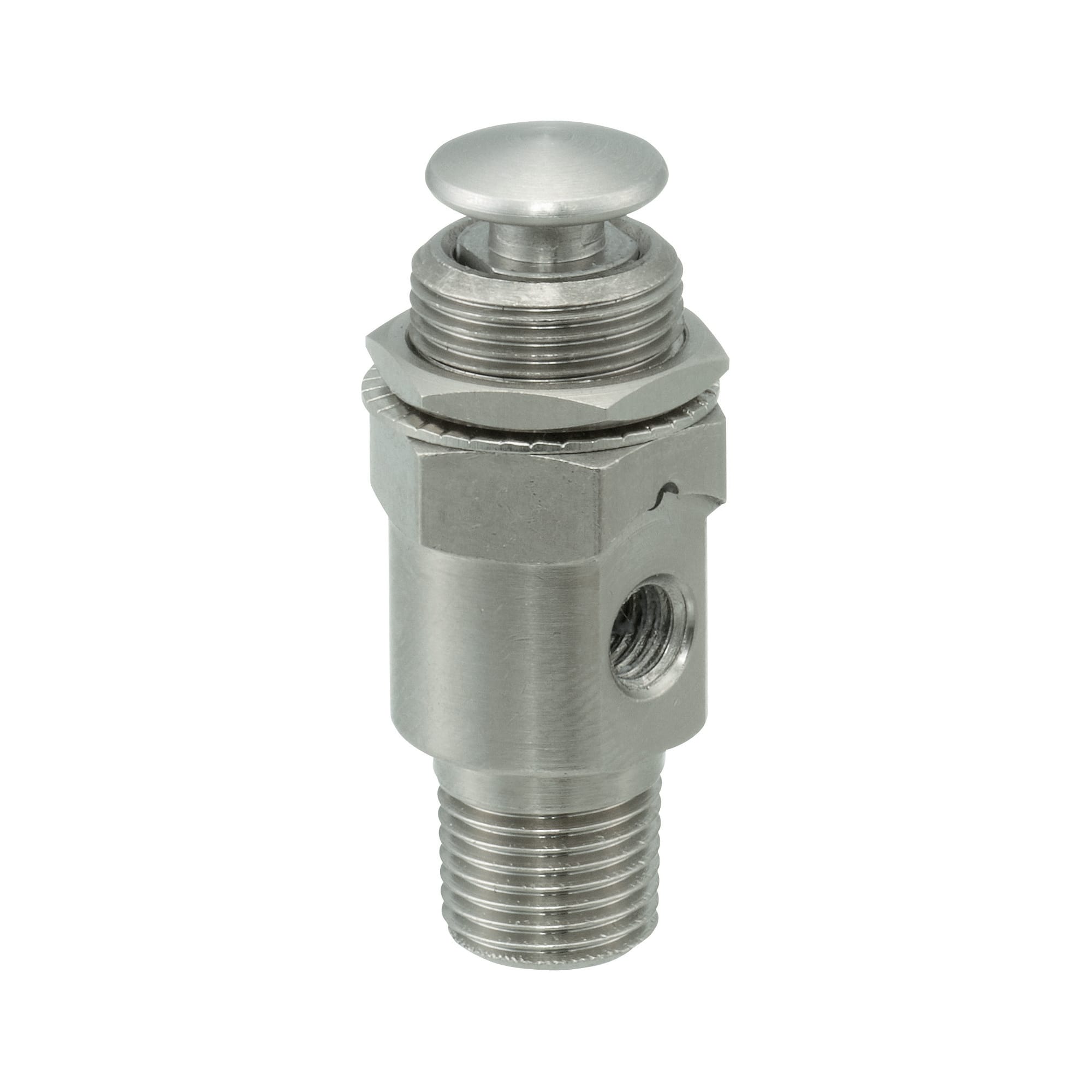

Small Switching Valves / Button Type
Umieść kursor myszy nad ilustracją, aby ją powiększyć
Numer części:
.Rysunek konturowy i tabela specyfikacji
MSHRP (M5 Connection Type)
MSHBP (Rc1/8 Connection Type)
[ ! ] Button operation is momentary (spring return).
" ! " Reference value for button pressure: 11 N (the same for No. 3 and 4)
MSHBP (Rc1/8 Connection Type)
M5 type Rc1/8 Type  | ■ Specifications
|
" ! " Reference value for button pressure: 11 N (the same for No. 3 and 4)
Material Body: Brass (Surface Treatment: Electroless Nickel Plating) Push button: EN 1.4305 Equiv.
Specification Table
| Part Number |
| MSHRP3 |
| MSHBP4 |
| Part Number | Direction | Number of Ports | Pipe Connection Bore Dia. | Number of Positions | Effective Cross Sectional Area (mm2) | Mass (g) | ||
| Type | No. | IN・OUT | EX | |||||
| MSHRP | 3 | 3 | 3 | M5 | 1.5 | 2 | 1.8 | 30 |
| 4 | 4 | 5 | 1.9 | 60 | ||||
| MSHBP | 3 | 3 | 3 | Rc1/8 | Rc1/8 | 4.5 | 130 | |
| 4 | 4 | 5 | M5 | 5.5 | 160 | |||
Szczegółowe informacje
Podstawowe informacje
Air cylinders etc. can be controlled in a very compact manner.
Kontury i specyfikacja
App. Example
