- Mounting Pitch L(mm)
- 160
- Material
- Steel
- EN 1.0715 Equiv.
- Overall Height(mm)
- 37.75
- Additional Function
- Surface Treatment
- Handle Thickness D(mm)
- 10
- Type
- CAD
- 2D
- 3D
- Szacowane dni wysyłki
- Wszystko
- W ciągu 5 dni robocze
Round Handles With Rubber / Tapped (UWANL10-160-27)
Umieść kursor myszy nad ilustracją, aby ją powiększyć
- Cena jednostkowa (bez VAT)
- 4.41 €
- Łącznie (bez VAT)
- 4.41 €Cena z VAT: 5.25 €
- Data wysyłki
- 5 dni roboczeReferencyjna data wysyłki: 11.07.2025
| Ilość | 1 - 19 | 20 - 204 | 205+ |
|---|---|---|---|
| Cena jednostkowa (bez VAT) (Cena jednostkowa z VAT) | 4.41 € (5.25 €) | 3.61 € (4.30 €) | 3.61 € (4.30 €) |
| Shipping days | 5 days | 5 days | Quote |
- * Informacje o dniach wysyłki, kosztach wysyłki i cenach.

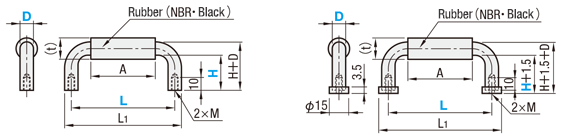

Rysunek konturowy i tabela specyfikacji
[ ! ] The mounting screw M is coarse.
| Type | [M] Material | [S]Surface Treatment | |
| No Washer | With Washers | ||
| UWANSL | UWANSLZ | EN 1.4301 Equiv. + Rubber | Buffing |
| UWANL | UWANLZ | EN 1.0715 Equiv. + Rubber | Chrome Plating |
Specification Table
| Part Number | — | L | — | H | — | Washer Selection |
| UWANLZ10 | — | 100 | — | 27 | — | G |
| Part Number | L | H | Washer Selection Select washer type only | L1 | M | A | (t) | Allowable Load (N) | |
| Type | D | ||||||||
| UWANL UWANSL UWANLZ (With Washers) UWANSLZ (With Washers) | 10 | 80 | 27 | G (EN 1.0715 Equiv. Chrome-plating) B (EN 1.0715 Equiv. Electrostatic Paint, Black) S (EN 1.4301 Equiv.) | 90 | 5 | 50 | 11.5 | 2500 |
| 50 | |||||||||
| 100 | 27 | 110 | 70 | ||||||
| 50 | |||||||||
| 110 | 27 | 120 | 80 | ||||||
| 50 | |||||||||
| 120 | 27 | 130 | 90 | ||||||
| 50 | |||||||||
| 125 | 27 | 135 | 95 | ||||||
| 50 | |||||||||
| 160 | 27 | 170 | 130 | ||||||
| 50 | |||||||||
| 200 | 27 | 210 | 170 | ||||||
| 50 | |||||||||
| 250 | 27 | 260 | 220 | ||||||
| 50 | |||||||||
| 12 | 150 | 40 | 162 | 8 | 120 | 13.5 | |||
| 75 | |||||||||
| 188 | 40 | 200 | 158 | ||||||
| 75 | |||||||||
| 238 | 40 | 250 | 208 | ||||||
| 75 | |||||||||
| 288 | 40 | 300 | 258 | ||||||
| 75 | |||||||||
Product Specifications
·Rubber wrapped handle helps easy grip.
■Details of surface treatment
| Name | Layer thickness (µm) | Applicable materials | Application Example | Purpose/Features | Note | Type | |
|---|---|---|---|---|---|---|---|
| No Washer | With Washers | ||||||
| Chrome Plating | — | Steel Copper Copper Alloy | — | Glossy appearance Good corrosion resistance Sliding between chrome plated surfaces is easy to seize | If necessary, deep recesses with nickel underplating are not allowed | UWANL | UWANLZ |
| Buffing | — | — | — | — | — | UWANSL | UWANSLZ |
Precautions
- The allowable load is the actual value when pulled in the vertical direction.
* It can be used as a reference value.
- No tightening torque has been set.
- Part accuracy (perpendicularity) has not been set.
Szczegółowe informacje
Podstawowe informacje
[Features] Non-slip cylindrical rod handle covered with rubber.
Kontury i specyfikacja
Specifications/Overview
Rubber wrapped handle helps easy grip.
* Refer to Washers for Pull Handles below for washer details.
