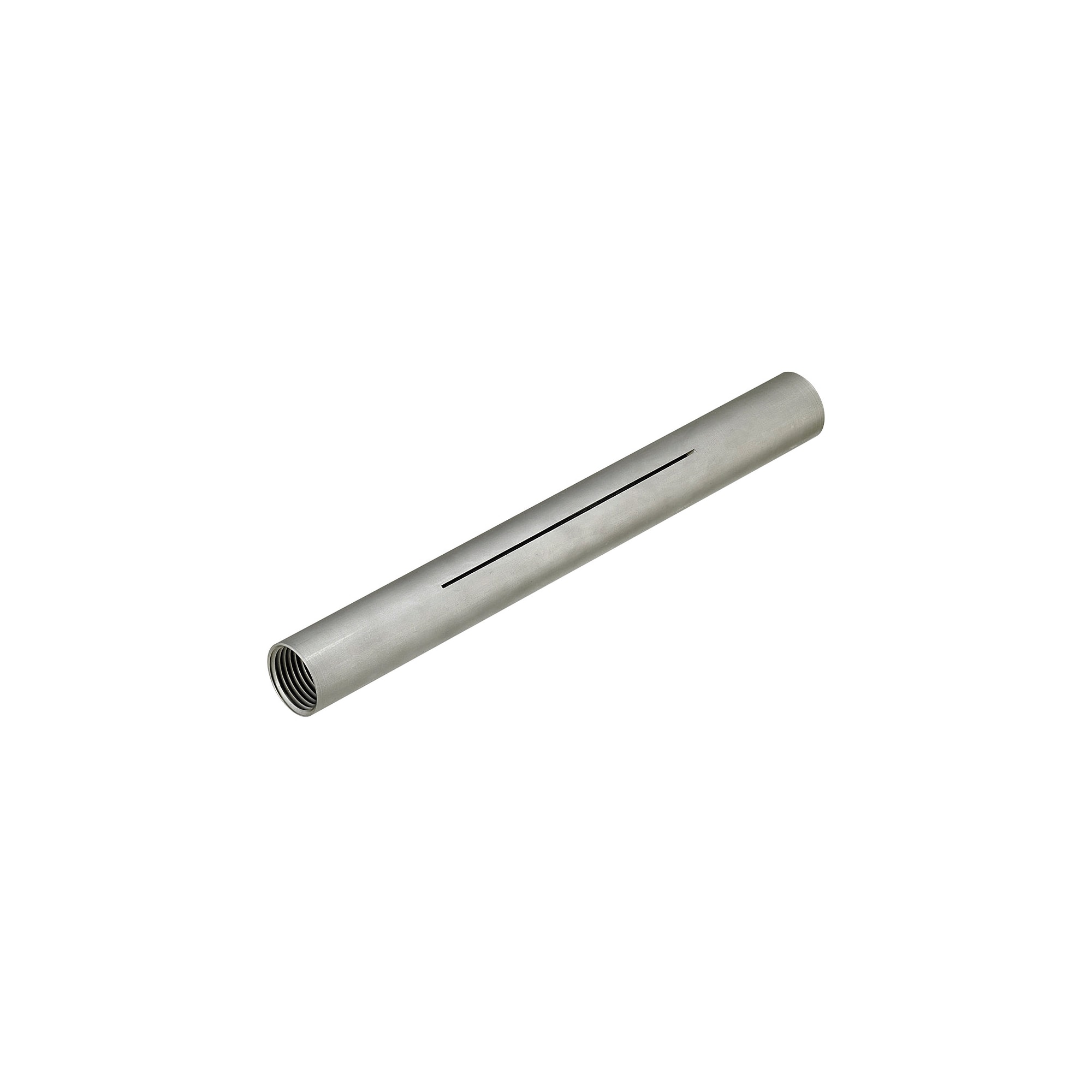

Pipe Nozzles / Steel / with Slit
Umieść kursor myszy nad ilustracją, aby ją powiększyć
Numer części:

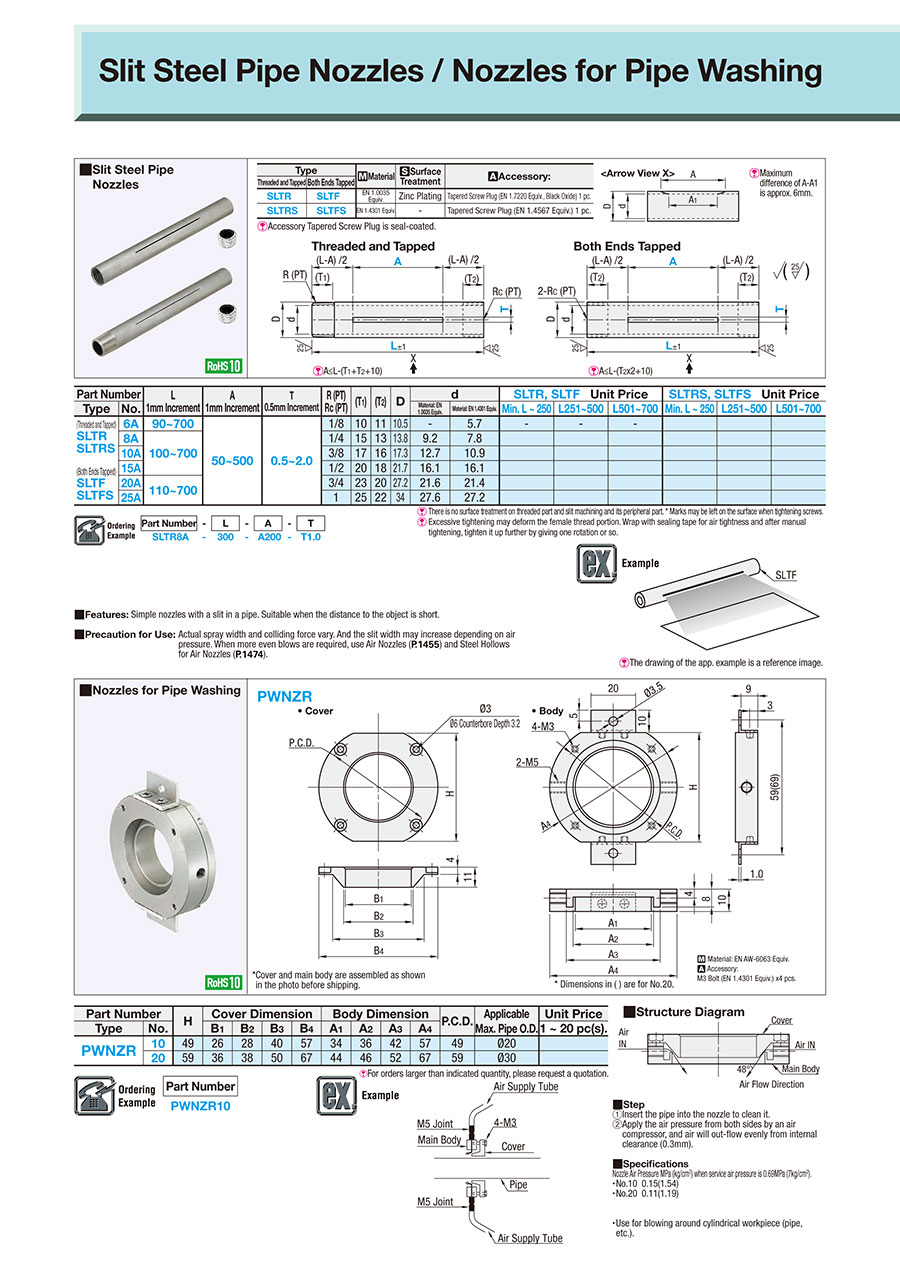

.Rysunek konturowy i tabela specyfikacji
| [Arrow View X] | |
 | |
| [ ! ] Maximum difference of A-A1 is approx. 6 mm. | |
| Threaded and Tapped Type | Both Ends Tapped |
 |  |
| [ ! ]A ≤ L－ (T1+T2+10) | [ ! ]A ≤ L－ (T2 × 2+10) |
| Type | [M] Material | [S] Surface Treatment | [A] Accessory | |
| Threaded and Tapped | Both Ends Tapped | |||
| SLTR | SLTF | EN 1.0035 Equiv. | Zinc Plating | Tapered Screw Plug (EN 1.7220 Equiv., Black Oxide) 1 pc. |
| SLTRS | SLTFS | EN 1.4301 Equiv. | — | Tapered Screw Plug (EN 1.4567 Equiv.) 1 pc. |
Specification Table
| Part Number | — | L | — | A | — | T |
| SLTR8A | — | 300 | — | A200 | — | T1.0 |
| Part Number | L 1 mm Increments | A 1 mm Increments | T 0.5 mm Increments | R (PT) Rc (PT) | (T1) | (T2) | D | d | ||
| Type | No. | Material: EN 1.0035 Equiv. | Material: EN 1.4301 Equiv. | |||||||
| (Threaded and Tapped) SLTR SLTRS (Both Ends Tapped) SLTF SLTFS | 6 A | 90 to 700 | 50 to 500 | 0.5 to 2.0 | 1/8 | 10 | 11 | 10.5 | — | 5.7 |
| 8 A | 100 to 700 | 1/4 | 15 | 13 | 13.8 | 9.2 | 7.8 | |||
| 10 A | 3/8 | 17 | 16 | 17.3 | 12.7 | 10.9 | ||||
| 15 A | 1/2 | 20 | 18 | 21.7 | 16.1 | 16.1 | ||||
| 20 A | 110 to 700 | 3/4 | 23 | 20 | 27.2 | 21.6 | 21.4 | |||
| 25 A | 1 | 25 | 22 | 34 | 27.6 | 27.2 | ||||
[!] Excessive tightening may deform the female thread portion. Wrap with sealing tape for air tightness and after manual tightening, tighten it up further by giving one rotation or so.
Lista numerów części
Liczba pozycji
| Numer części |
|---|
Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem) | Standardowa data wysyłki |
|---|
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
- ( - ) | 8 dni robocze |
Szczegółowe informacje
Kontury i specyfikacja
Specifications / Overview
■Features: Simple nozzles with a slit in a pipe.
Suitable when the distance to the object is short.
■Precautions for Use: Actual spray width and colliding force vary. And the slit width may increase depending on air pressure. When more even blows are required, use Air Nozzles and Copper Pipe for Air Nozzles.
Suitable when the distance to the object is short.
■Precautions for Use: Actual spray width and colliding force vary. And the slit width may increase depending on air pressure. When more even blows are required, use Air Nozzles and Copper Pipe for Air Nozzles.
App. Example
[ ! ] The App. Example shows reference images only.
