Knurled Clamp Knobs
Umieść kursor myszy nad ilustracją, aby ją powiększyć
Numer części:

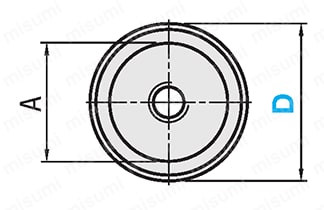

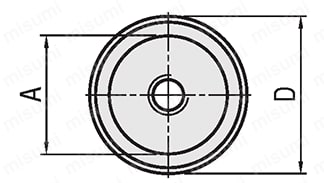

.Rysunek konturowy i tabela specyfikacji
KNBSP Knurled knobs with nylon washer | |||||
| Knurled KNB (Steel) KNBM (Steel) KNBS (Stainless steel) |  |  |  | ||
| Checker Knurled KNBX (Steel) KNBMX (Steel) KNBSX (Stainless steel) |  |
| KNBSXP Checker knurled knobs with nylon washer | ||
 | |||||
| Type | Body | Accessory | ||
| Knurled | Checker Knurled | [M] Material | [S]Surface Treatment | [M] Material |
| KNB | KNBX | EN 1.1191 Equiv. | Black Oxide | — |
| KNBM | KNBMX | Electroless Nickel Plating | — | |
| KNBS | KNBSX | EN 1.4305 Equiv. | — | — |
| KNBSP | KNBSXP | Nylon Washer | ||
Specification Table
| Part Number | — | D |
| KNB3 KNBX6 | — — | 12 16 |
| Part Number | D | d | A | T | H | S | ||
| Type | M (Coarse) | (Knurl) | (Checker Knurl) | |||||
| Knurled KNB KNBM KNBS Checker Knurled KNBX KNBMX KNBSX | 3 | 10 | 12 | 8.4 | 7 | 7.2 | 4.2 | 2.4 |
| 12 | 9 | |||||||
| 4 | 13 | 16 | 11.2 | 9 | 9.6 | 5.6 | 3.2 | |
| 16 | 12 | |||||||
| 5 | 16 | 20 | 14 | 11 | 12 | 7 | 4 | |
| 20 | 15 | |||||||
| 6 | 19 | 24 | 16 | 13 | 14 | 8 | 4 | |
| 24 | 18 | |||||||
| 8 | 24 | 30 | 20 | 18 | 17 | 10 | 5 | |
| 30 | 24 | |||||||
| 10 | 29 | 36 | 28 | 23 | 20 | 12 | 6 | |
| 36 | 30 | |||||||
| 12 | 32 | 40 | 32 | 26 | 24 | 14 | 8 | |
| 40 | 34 | |||||||
■With Nylon Washer
| Part Number | D | d | A | T | H | S | D1 | d1 | t | ||
| Type | M (Coarse) | (Knurl) | (Checker Knurl) | ||||||||
| Knurled KNBSP (With Nylon Washer) Checker Knurled KNBSXP (With Nylon Washer) | 5 | 16 | 20 | 14 | 11 | 12 | 7 | 4 | 13 | 5.3 | 0.8 |
| 20 | 15 | ||||||||||
| 6 | 19 | 24 | 16 | 13 | 14 | 8 | 4 | 13 | 6.3 | 0.8 | |
| 24 | 18 | ||||||||||
| 8 | 24 | 30 | 20 | 18 | 17 | 10 | 5 | 18 | 8.3 | 1 | |
| 30 | 24 | ||||||||||
* For the A dimension of the Checker Knurled Type, please refer to the Knurled Type dimensions with the same D dimension
Alterations
| Alteration | Code | Spec. | ||||||
 | MC | Adds a tap for set screw to KNBS and KNBSX. | ||||||
|
Lista numerów części
| Numer części |
|---|
Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem) | Standardowa data wysyłki |
|---|
2.02 € ( 2.40 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.02 € ( 2.40 € ) | 5 dni robocze |
2.15 € ( 2.56 € ) | 5 dni robocze |
2.15 € ( 2.56 € ) | 5 dni robocze |
2.26 € ( 2.69 € ) | 5 dni robocze |
2.26 € ( 2.69 € ) | 5 dni robocze |
2.77 € ( 3.30 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.77 € ( 3.30 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.41 € ( 5.25 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.41 € ( 5.25 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
7.06 € ( 8.40 € ) | 5 dni robocze |
7.06 € ( 8.40 € ) | 5 dni robocze |
9.32 € ( 11.09 € ) | 5 dni robocze |
9.32 € ( 11.09 € ) | 5 dni robocze |
2.26 € ( 2.69 € ) | 5 dni robocze |
2.26 €0.68 € ( 0.81 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
2.52 € ( 3.00 € ) | 5 dni robocze |
2.52 € ( 3.00 € ) | 5 dni robocze |
2.77 € ( 3.30 € ) | 5 dni robocze |
2.77 € ( 3.30 € ) | 5 dni robocze |
3.27 € ( 3.89 € ) | 5 dni robocze |
3.27 € ( 3.89 € ) | 5 dni robocze |
4.91 € ( 5.84 € ) | 5 dni robocze |
4.91 € ( 5.84 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
8.31 € ( 9.89 € ) | 5 dni robocze |
8.31 € ( 9.89 € ) | 5 dni robocze |
10.45 € ( 12.44 € ) | 5 dni robocze |
10.45 € ( 12.44 € ) | 5 dni robocze |
2.39 € ( 2.84 € ) | 5 dni robocze |
2.65 € ( 3.15 € ) | 5 dni robocze |
2.89 € ( 3.44 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.40 € ( 4.05 € ) | 5 dni robocze |
5.04 €1.66 € ( 1.98 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
9.95 € ( 11.84 € ) | 5 dni robocze |
12.46 € ( 14.83 € ) | 5 dni robocze |
3.53 € ( 4.20 € ) | 5 dni robocze |
3.53 € ( 4.20 € ) | 5 dni robocze |
3.66 € ( 4.36 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
3.66 € ( 4.36 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.41 € ( 5.25 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
4.41 € ( 5.25 € ) | 5 dni robocze |
5.28 € ( 6.28 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
5.28 € ( 6.28 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
7.81 € ( 9.29 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
12.84 € ( 15.28 € ) | 9 dni robocze |
7.81 € ( 9.29 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
12.84 €4.24 € ( 5.05 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
10.96 € ( 13.04 € ) | 5 dni robocze |
16.00 € ( 19.04 € ) | 9 dni robocze |
10.96 € ( 13.04 € ) | 5 dni robocze |
16.00 € ( 19.04 € ) | 9 dni robocze |
14.22 € ( 16.92 € ) | 5 dni robocze |
19.27 € ( 22.93 € ) | 9 dni robocze |
14.22 € ( 16.92 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
19.27 € ( 22.93 € ) | 9 dni robocze |
5.28 € ( 6.28 € ) | 5 dni robocze |
5.28 €1.58 € ( 1.88 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
6.17 € ( 7.34 € ) | 5 dni robocze |
6.17 € ( 7.34 € ) | Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia |
8.68 € ( 10.33 € ) | 5 dni robocze |
Szczegółowe informacje
Podstawowe informacje
[Features] Round clamping knob. -The type of mounting part is an internal thread.
