MISUMI

Safety Resin Clamp Levers

Safety Resin Clamp Levers

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 12.
Ilość:

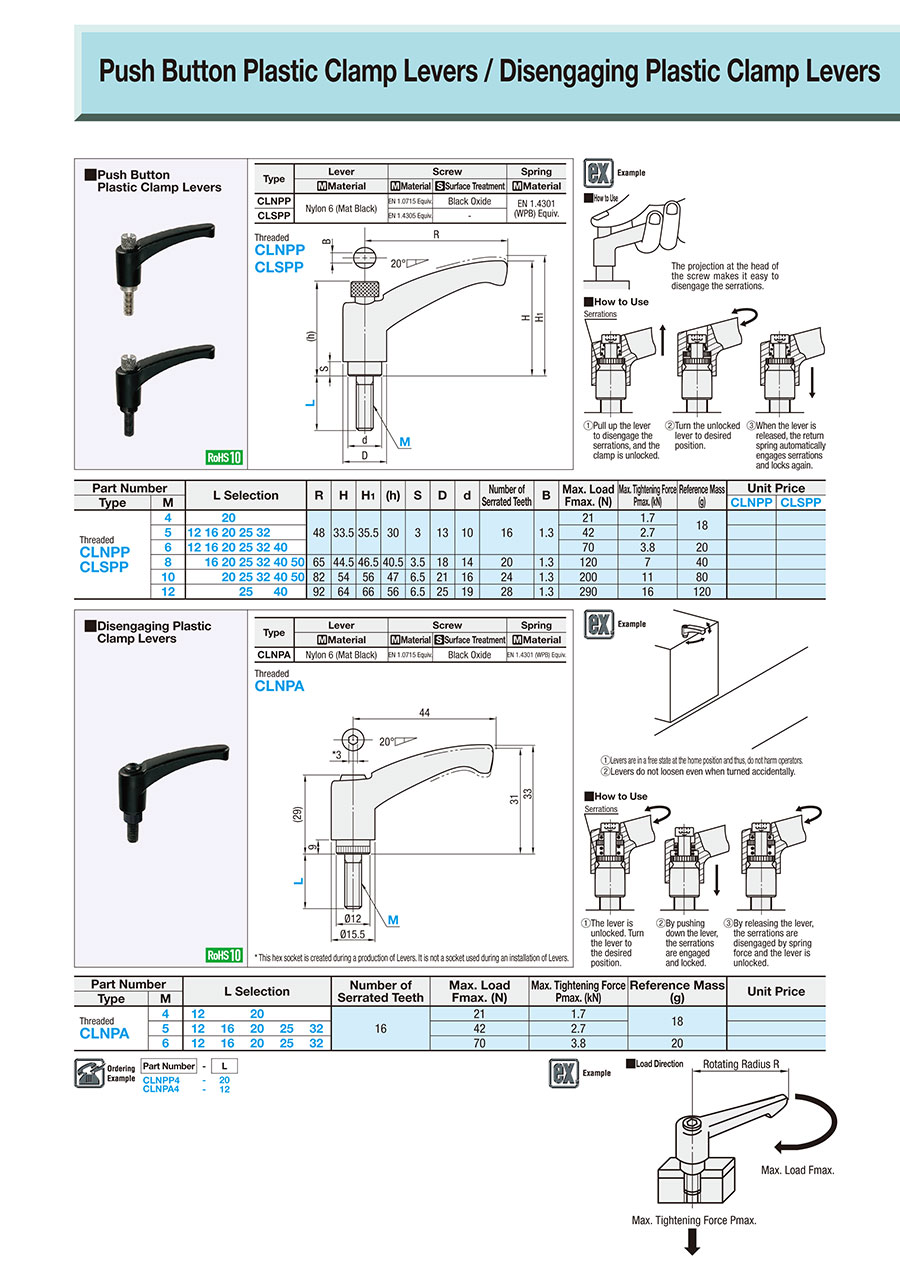

Rysunek konturowy i tabela specyfikacji

Threaded
CLNPA

Disengaging Plastic Clamp Lever - Threaded: Related Image
* This hex socket is created during a production of Levers. It is not a socket used during an installation of Levers.
TypeLeverScrewSpring
[M] Material[M] Material[S] Surface Treatment[M] Material
CLNPANylon 6 (Mat Black)EN 1.0715 Equiv.Black OxideEN 1.4301 Equiv. (WPB)

Specification Table

Part Number—L
CLNPA4—12
Part NumberL SelectionSerrations
Number of Teeth		Max. Load
Fmax. (N)		Max. Tightening Force
Pmax. (kN)		Reference Mass (g)
TypeM
Threaded
CLNPA		412 20  16211.718
51216202532422.7
61216202532703.820

Lista numerów części

Liczba pozycji
  • 1
    • Numer części
    CLNPA4-12
    CLNPA4-20
    CLNPA5-12
    CLNPA5-16
    CLNPA5-20
    CLNPA5-25
    CLNPA5-32
    CLNPA6-12
    CLNPA6-16
    CLNPA6-20
    CLNPA6-25
    CLNPA6-32

    Mounting Section Dia. M

    Mounting Section, Length L

    (mm)

    Max. Tightening Force

    (N)

    		RoHS?Minimalna wielkość zamówienia
    4
    12
    1700
    10
    1 szt.
    4
    20
    1700
    10
    1 szt.
    5
    12
    2700
    10
    1 szt.
    5
    16
    2700
    10
    1 szt.
    5
    20
    2700
    10
    1 szt.
    5
    25
    2700
    10
    1 szt.
    5
    32
    2700
    10
    1 szt.
    6
    12
    3800
    10
    1 szt.
    6
    16
    3800
    10
    1 szt.
    6
    20
    3800
    10
    1 szt.
    6
    25
    3800
    10
    1 szt.
    6
    32
    3800
    10
    1 szt.
    Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)
    Standardowa data wysyłki
    7.09 €
    (
    8.44 €
     )
    5 dni robocze
    7.09 €
    (
    8.44 €
     )
    5 dni robocze
    7.09 €
    (
    8.44 €
     )
    5 dni robocze
    7.09 €
    (
    8.44 €
     )
    5 dni robocze
    7.09 €
    (
    8.44 €
     )
    5 dni robocze
    7.09 €
    (
    8.44 €
     )
    5 dni robocze
    7.09 €
    (
    8.44 €
     )
    5 dni robocze
    7.08 €
    (
    8.43 €
     )
    5 dni robocze
    7.08 €
    (
    8.43 €
     )
    5 dni robocze
    7.08 €
    (
    8.43 €
     )
    5 dni robocze
    7.08 €
    (
    8.43 €
     )
    5 dni robocze
    7.08 €
    (
    8.43 €
     )
    5 dni robocze
  • 1

    • Szczegółowe informacje

    Kontury i specyfikacja

    App. Example

    Disengaging Plastic Clamp Lever - Threaded: Related Image
    Levers are in a free state at the home position and thus,
    (1) Do not harm operators.
    (2) Levers do not loosen even when turned accidentally.

    ■ How to Use

    Disengaging Plastic Clamp Lever - Threaded: Related Image

    (1) The lever is unlocked.
    Turn the lever to the
    desired position.


    (2) By pushing down the lever,
    the serrations are engaged and
    locked.

    (3) By releasing the lever,
    the serrations are disengaged
    by spring force and the lever is
    unlocked.

    ■Load Direction

    Disengaging Plastic Clamp Lever - Threaded: Related Image
