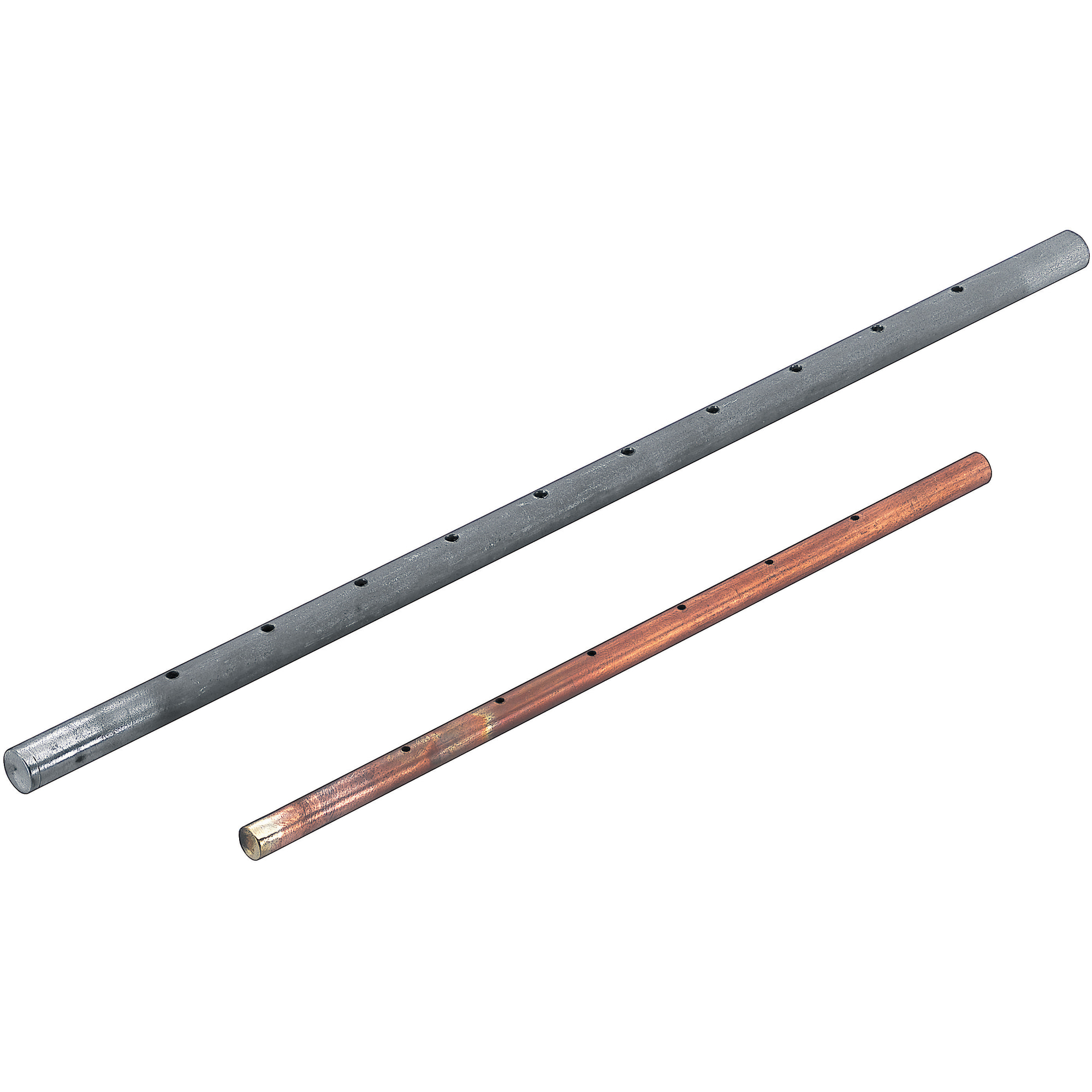

Air Blow Nozzles / Pipe Nozzles

Umieść kursor myszy nad ilustracją, aby ją powiększyć

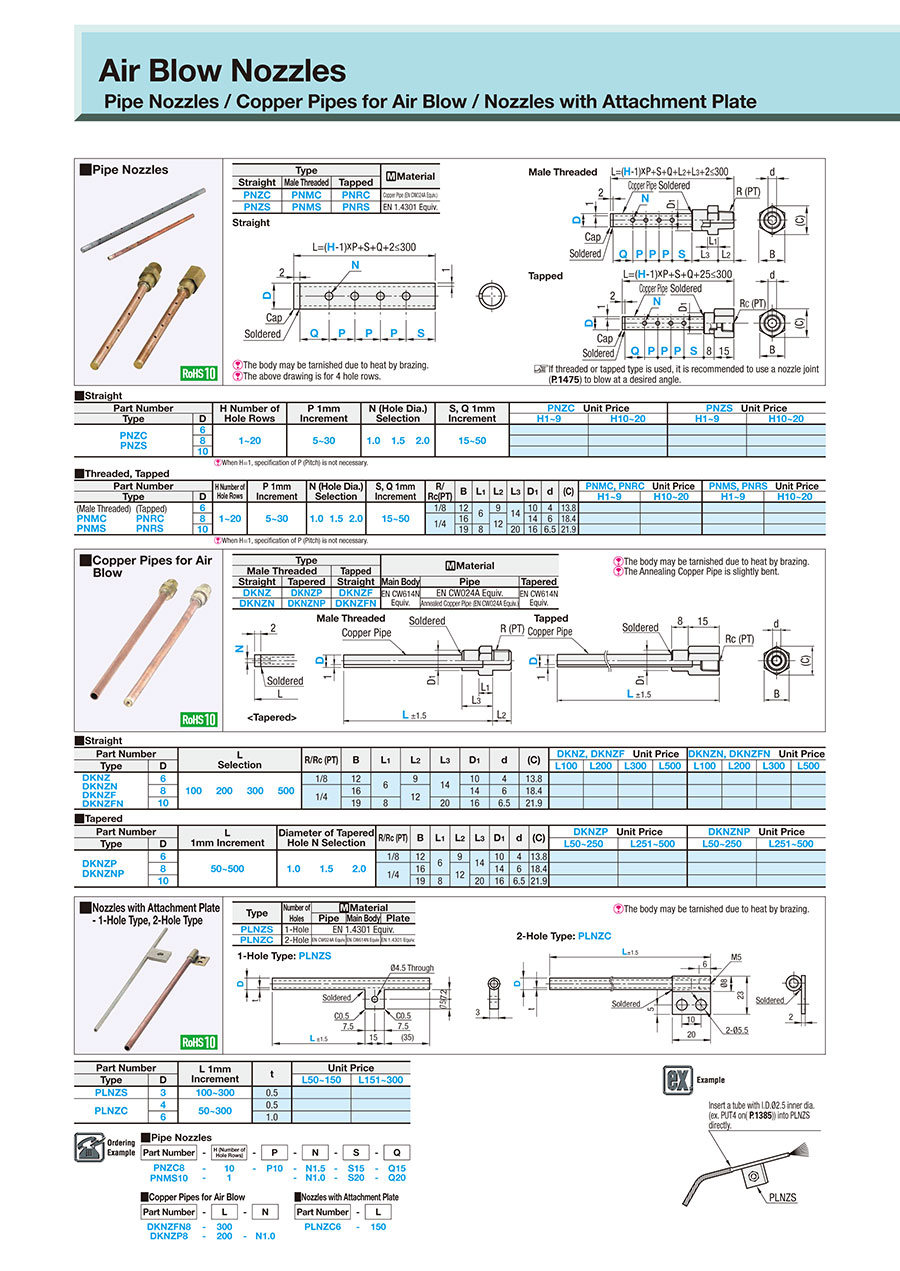

KatalogS. 2-1471

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 36.

Rysunek konturowy i tabela specyfikacji
Lista numerów części
Szczegółowe informacje
Katalog

Rysunek konturowy i tabela specyfikacji

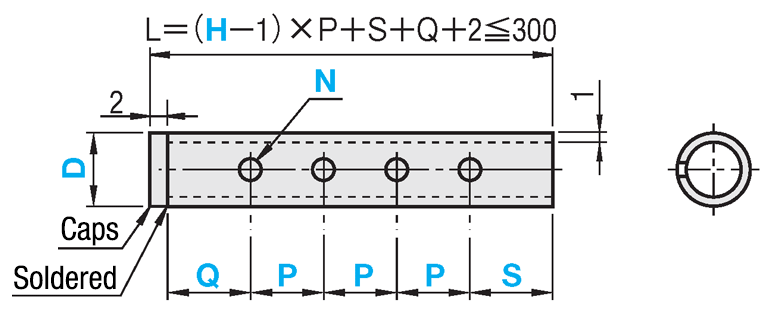

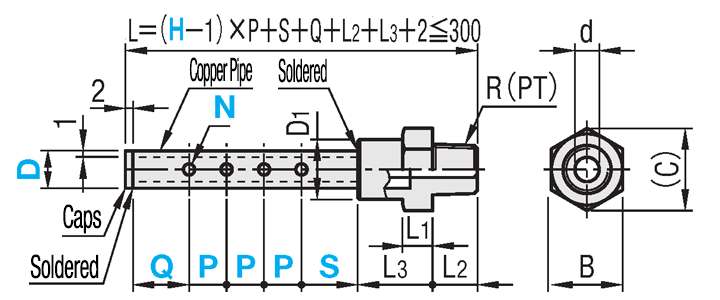

Straight	Threaded Type

	Tapped Type

[ ! ] The body may be tarnished due to heat by brazing.
[ ! ] The above drawing is for 4 hole rows.
>> If threaded or tapped type is used, it is recommended to use a nozzle joint to blow at a desired angle.

Type			[M] Material
Straight	Male Threaded	Tapped	[M] Material
PNZC	PNMC	PNRC	Copper Pipe (EN CW024A Equiv.)
PNZS	PNMS	PNRS	EN 1.4301 Equiv.

Specification Table

■Pipe Nozzles

Part Number	—	H (Number of Hole Rows)	—	P	—	N	—	S	—	Q
PNZC8 PNMS10	— —	10 1	—	P10	— —	N1.5 N1.0	— —	S15 S20	— —	Q15 Q20

■Copper Pipes for Blow

Part Number	—	L	—	N
DKNZFN8 DKNZP8	— —	300 200	—	N1.0

■Nozzles with Attachment Plate

Part Number	—	L
PLNZC6	—	150

■ Straight

Part Number		H Number of Hole Rows	P 1 mm Increments	N (Hole Dia.) Selection			S·Q 1 mm Increments
Type	D
PNZC PNZS	6	1 to 20	5 to 30	1.0	1.5	2.0	15 to 50
	8
	10

[ ! ] When H = 1, specification of P (Pitch) is not necessary.

■Threaded, Tapped Type

Part Number			H Number of Hole Rows	P 1 mm Increments	N (Hole Dia.) Selection			S·Q 1 mm Increments	R/Rc (PT)	B	L₁	L₂	L₃	D₁	d	(C)
Type		D
(Male Threaded) PNMC PNMS	(Tapped) PNRC PNRS	6	1 to 20	5 to 30	1.0	1.5	2.0	15 to 50	1/8	12	6	9	14	10	4	13.8
		8							1/4	16		12		14	6	18.4
		10								19	8		20	16	6.5	21.9

[ ! ] When H = 1, specification of P (Pitch) is not necessary.

Lista numerów części

Liczba pozycji

Numer części

PNMC6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMC10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNMS10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRC10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNRS10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZC10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS6-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS6-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS8-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS8-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS10-1-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

PNZS10-[2-20/1]-P[5-30/1]-N[1,1.5,2]-S[15-50/1]-Q[15-50/1]

Material

Number of Holes

Nozzle Outer Dia. D (or d)

(Ø)

Shape

Hole Dia. [N]

(mm)

Left End Dimension Q

(mm)

Right End Dimension S

(mm)

RoHS?

Minimalna wielkość zamówienia

[Copper] Copper Pipes (EN CW024A Equiv.)	1	6	Threads	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	6	Threads	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	1	8	Threads	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	8	Threads	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	1	10	Threads	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	10	Threads	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	6	Threads	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	6	Threads	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	8	Threads	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	8	Threads	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	10	Threads	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	10	Threads	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	1	6	Tapped	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	6	Tapped	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	1	8	Tapped	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	8	Tapped	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	1	10	Tapped	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	10	Tapped	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	6	Tapped	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	6	Tapped	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	8	Tapped	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	8	Tapped	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	10	Tapped	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	10	Tapped	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	1	6	Straight	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	6	Straight	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	1	8	Straight	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	8	Straight	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	1	10	Straight	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Copper] Copper Pipes (EN CW024A Equiv.)	2 ～ 20	10	Straight	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	6	Straight	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	6	Straight	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	8	Straight	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	8	Straight	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	1	10	Straight	1 ～ 2	15 ～ 50	-	15 ～ 50	10	1 szt.
[Stainless Steel] EN 1.4301 Equiv.	2 ～ 20	10	Straight	1 ～ 2	15 ～ 50	5 ～ 30	15 ～ 50	10	1 szt.
