MISUMI

Inspection Jigs / Shim Plates / Square

Umieść kursor myszy nad ilustracją, aby ją powiększyć

KatalogS. 1-1854

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 30.

Rysunek konturowy i tabela specyfikacji
Lista numerów części
Szczegółowe informacje
Katalog

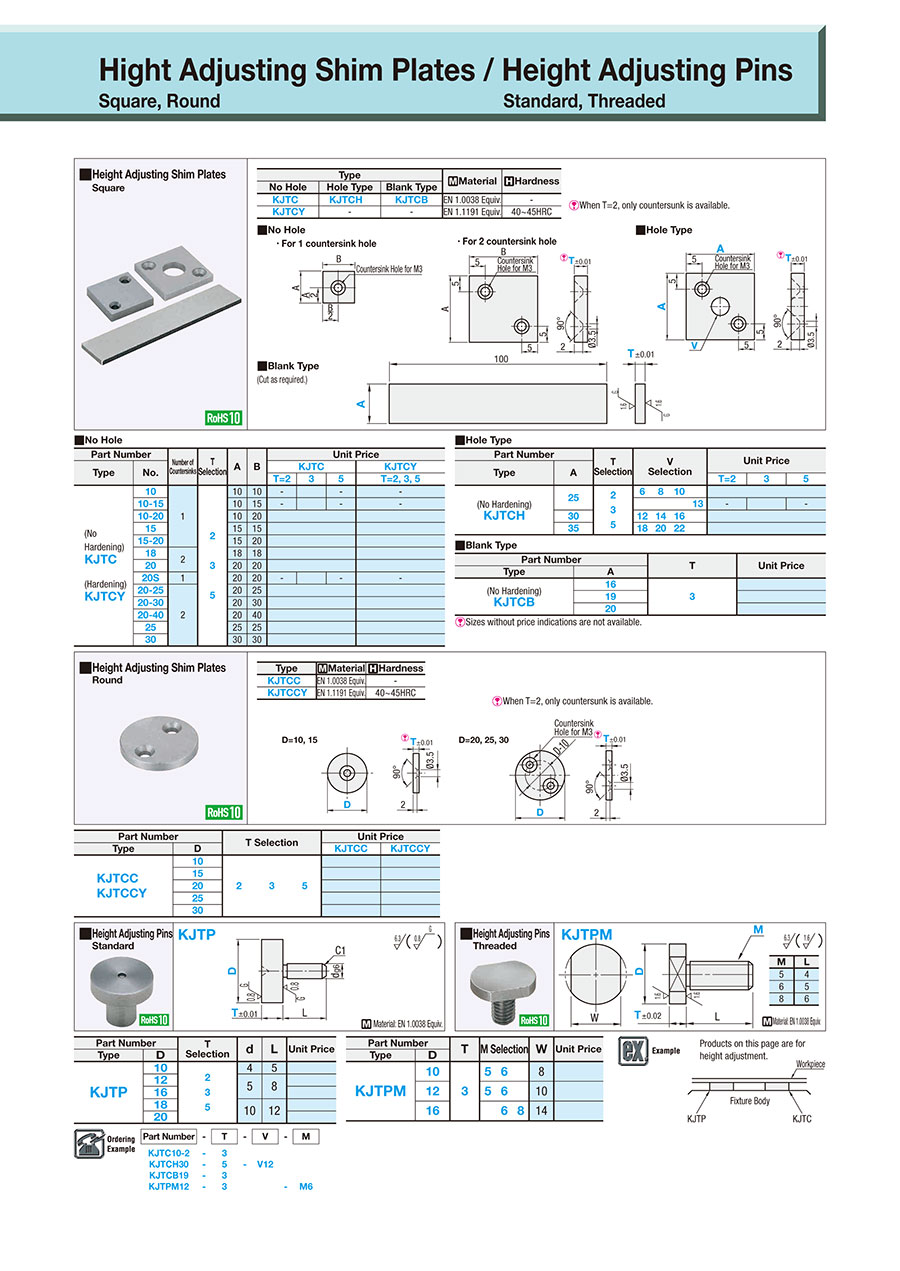

Rysunek konturowy i tabela specyfikacji

Inspection Jigs/Shim Plates/Square:Related Image

Type			Material	Hardness
No Hole	Hole Type	Blank Type	Material	Hardness
KJTC	KJTCH	KJTCB	EN 1.0038 Equiv.	-
KJTCY	-	-	EN 1.1191 Equiv.	40~45HRC

Specifications

Part Number	-	T	-	V	-	M
KJTC10-2 KJTCH30 KJTCB19 KJTPM12	- - - -	3 5 3 3	-	V12	-	M6

■No Hole

Part Number		Number of Countersinks	T Selection	A	B	Unit Price
Type	No.					KJTC			KJTCY
Type	No.					T=2	3	5	T=2, 3, 5
(No Hardening) KJTC (Hardening) KJTCY	10	1	2 3 5	10	10	-		-	-
	10-15			10	15	-		-	-
	10-20			10	20
	15			15	15
	15-20			15	20
	18	2		18	18
	20	2		20	20
	20S	1		20	20	-		-	-
	20-25	2		20	25
	20-30			20	30
	20-40			20	40
	25			25	25
	30			30	30

■Hole Type

Part Number		T Selection	V Selection				Unit Price
Type	A
							T=2	3	5
(No Hardening) KJTCH	25	2 3 5	6	8	10
						13	-		-
	30		12	14	16
	35		18	20	22

■Blank Type

Part Number		T	Unit Price
Type	A
(No Hardening) KJTCB	16	3
	19
	20

Sizes without price indications are not available.

Lista numerów części

Liczba pozycji

Numer części

Material

Hardness

Shape

Number of Holes

(mm)

(Ø)

RoHS?

Minimalna wielkość zamówienia

EN 1.0038 Equiv.	Not Provided	No Hole	1	10	10	3	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	1	10	15	3	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	1	10	20	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	1	15	20	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	1	15	15	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	2	18	18	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	2	20	25	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	2	20	30	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	2	20	40	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	2	20	20	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	1	20	20	3	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	2	25	25	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	No Hole	2	30	30	2 ～ 5	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	Blank	-	16	-	3	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	Blank	-	19	-	3	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	Blank	-	20	-	3	-	10	1 szt.
EN 1.0038 Equiv.	Not Provided	Hole Type	-	25	-	3	13	10	1 szt.
EN 1.0038 Equiv.	Not Provided	Hole Type	-	25	-	2 ～ 5	6 ～ 10	10	1 szt.
EN 1.0038 Equiv.	Not Provided	Hole Type	-	30	-	2 ～ 5	12 ～ 16	10	1 szt.
EN 1.0038 Equiv.	Not Provided	Hole Type	-	35	-	2 ～ 5	18 ～ 22	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	1	10	20	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	1	15	20	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	1	15	15	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	2	18	18	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	2	20	25	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	2	20	30	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	2	20	40	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	2	20	20	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	2	25	25	2 ～ 5	-	10	1 szt.
EN 1.1191 Equiv.	40 ~ 45HRC	No Hole	2	30	30	2 ～ 5	-	10	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
11.90 € ( 14.16 € )	5 dni robocze
12.13 € ( 14.43 € )	5 dni robocze
12.40 € ( 14.76 € )	5 dni robocze
7.47 € ( 8.89 € )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze
- ( - )	7 dni robocze

Podstawowe informacje

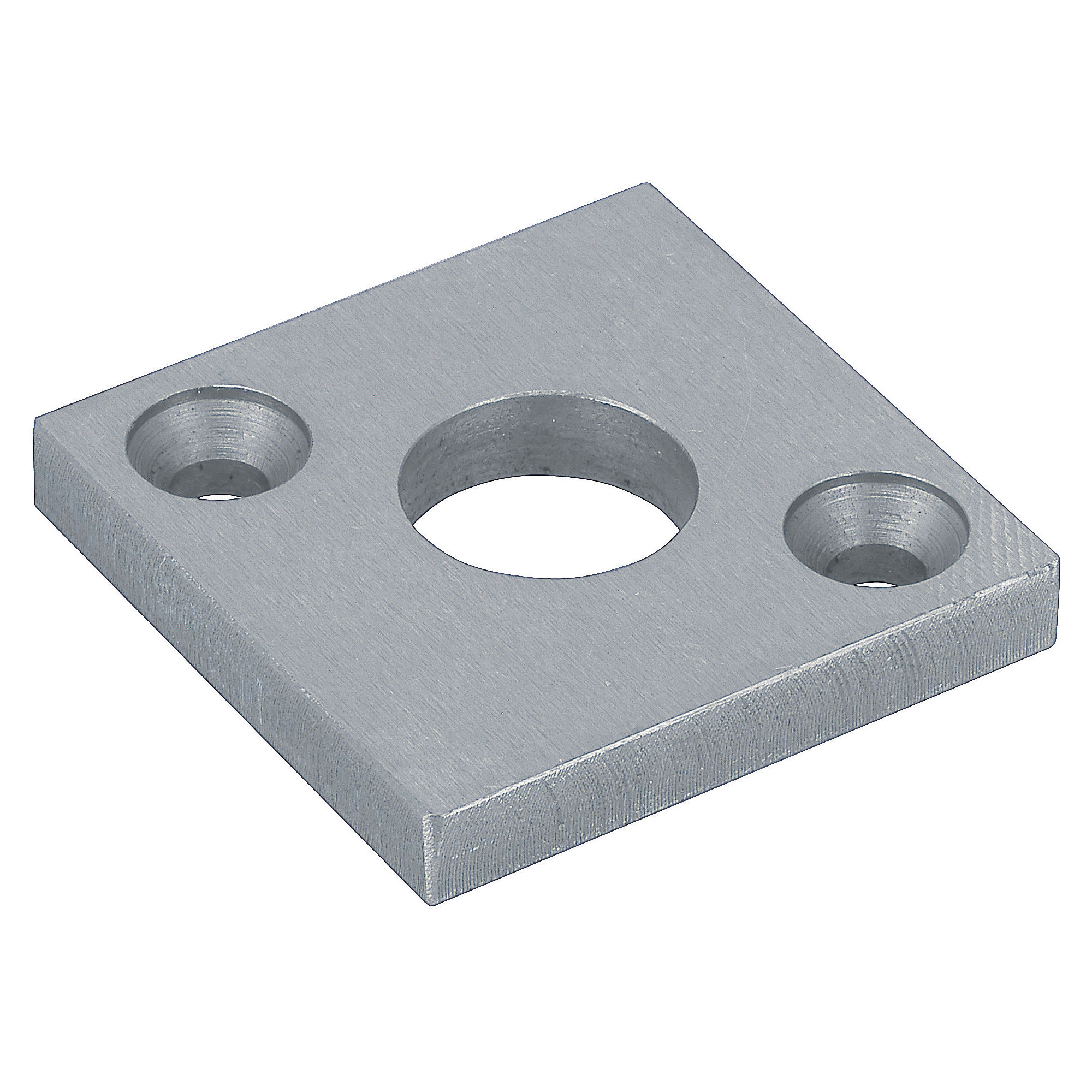

This is a square shim for height adjustment. You can choose between 3 types: without holes, with holes or blank.

Kontury i specyfikacja

Example of Use

Katalog

Products homepage

Katalog (arkusz dwustronny)
