SMC

Compact Guide Cylinder JMGP Series

Katalog

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 288.

Informacje o produkcie
Lista numerów części
Szczegółowe informacje
Katalog

Informacje o produkcie

Compact Guide Cylinder ø12, ø16, ø20, ø25, ø32, ø40, ø50, ø63, ø80, ø100, JMGP Series Specifications

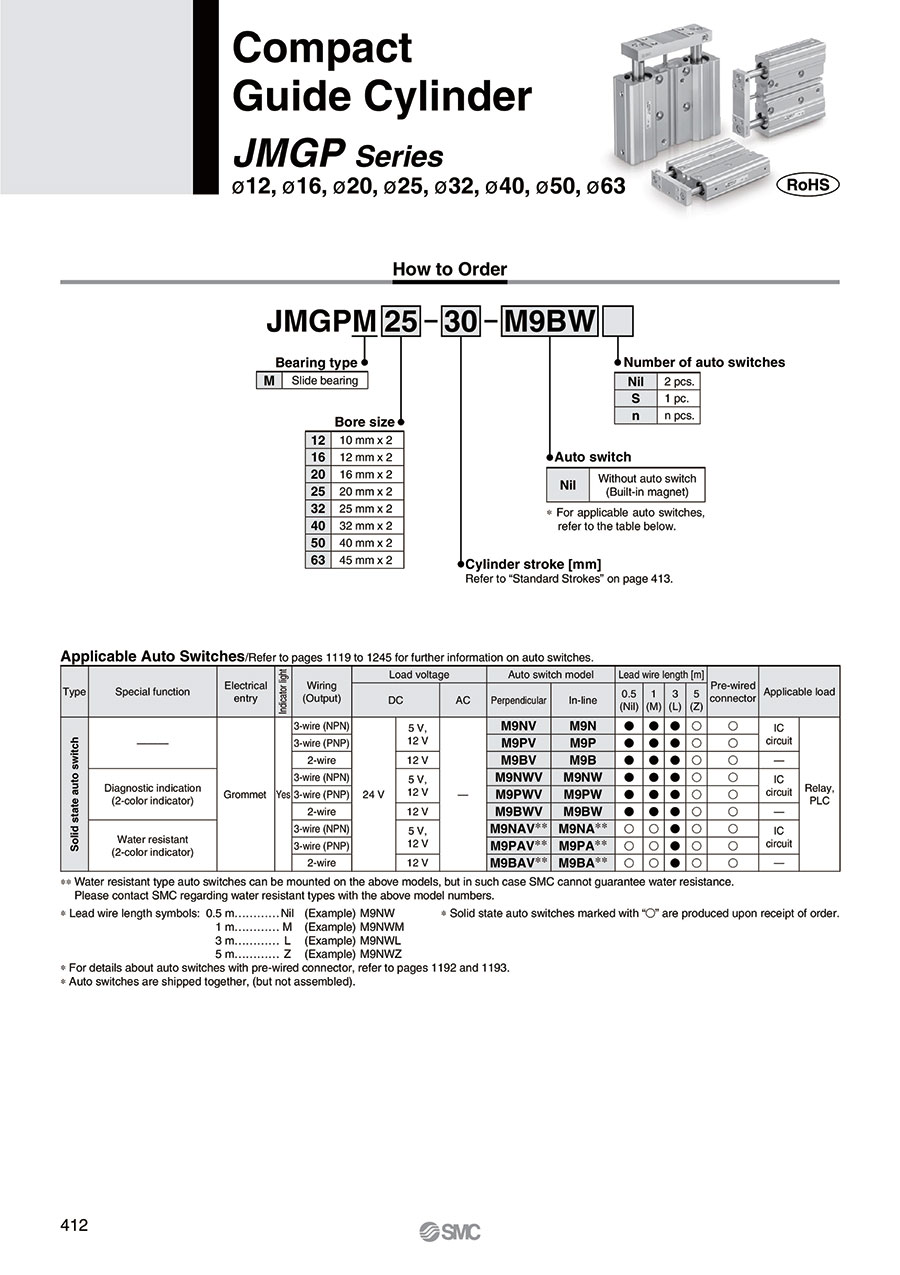

How to Order

Specifications

Bore size	ø12 (ø10 x 2)	ø80 (ø56 x 2)
Action	Double acting
Fluid	Air
Proof pressure	1.05 MPa
Max. operating pressure	0.7 MPa
Min. operating pressure	0.15 MPa
Ambient and fluid temperatures	5 to 60℃
Piston speed^{∗1, ∗2}	50 to 300 mm/s	50 to 250 mm/s
Cushion	Rubber bumper on both ends
Lubrication	Not required (Non-lube)
Stroke length tolerance	0 to +1.5 mm

∗1 Max. speed with no load
∗2 Depending on the system configuration selected, the specified speed may not be satisfied.

Symbol

Rubber bumper

Manufacturing of Intermediate Strokes

Description	Spacer installation type Spacers are installed in the standard stroke cylinder. ・ Stroke can be modified in 5 mm increments.
Part no.	Refer to the standard model numbers.
Applicable stroke [mm]	ø12 (ø10 x 2)	5 to 95
	ø16 (ø12 x 2)	5 to 95
	ø20 (ø16 x 2)	5 to 145
	ø25 (ø20 x 2)	5 to 145
	ø32 (ø25 x 2)	5 to 195
	ø40 (ø32 x 2)
	ø50 (ø40 x 2)
	ø63 (ø45 x 2)
	ø80 (ø56 x 2)
	ø100 (ø71 x 2)
Example	Part no.: JMGPM20-45 A 5 mm width spacer is installed in the JMGPM20-50. The C dimension is 77.5 mm.

Bore Size ø12 (ø10 x 2), ø16 (ø12 x 2)

[mm]

Bore size	Standard stroke	A	C	D	FA	FB	G	GA	GB	H	J	JC	K	L	MM	ML	NN
ø12 (ø10 x 2)	10, 20, 30, 50, 100	33	24.5	6	6.5	2	17	11	5.5	58	8.5	1.5	8.5	11	M3 x 0.5	7.5	M2.5 x 0.45
ø16 (ø12 x 2)	10, 20, 30, 50, 100	33	24.5	6	6.5	2	18	11	5.5	64	9	3	9	11	M4 x 0.7	10	M3 x 0.5

Bore size	OA	OB	OL	P	PD	PE	PW	Q	R	S	T	U	VA	WA	X	YY	YL	Z
ø12 (ø10 x 2)	3.4	6.5	2.5	M3 x 0.5	6	16	18.5	8	26	14	49.5	39	52	10.2	23	M4 x 0.7	6	4.2
ø16 (ø12 x 2)	3.4	6.5	2	M3 x 0.5	6.5	16	18.5	8	28	14	53	42	57	10.2	24	M4 x 0.7	6	4.3

Bore Size ø20 (ø16 x 2) to ø40 (ø32 x 2)

[mm]

Bore size	Standard stroke	A	C	D	FA	FB	G	GA			GB	GC	GD	H	J	JC	K	L	MM	ML	NN
Bore size	Standard stroke	A	C	D	FA	FB	G	Nil	TN	TF	GB	GC	GD	H	J	JC	K	L	MM	ML	NN
ø20 (ø16 x 2)	20, 30, 50 100, 150	38	27.5	8	7.5	3	22	12.5	-	-	7.5	11	-	83	11	3	11	14	M4 x 0.7	10	M4 x 0.7
ø25 (ø20 x 2)	20, 30, 50 100, 150	39.5	28	10	8.5	3	26	12	-	-	7.5	11	-	93	13	4.5	13	17	M5 x 0.8	12.5	M5 x 0.8
ø32 (ø25 x 2)	25, 50, 100 150, 200	44.5	30	12	11.5	3	32	15	-	-	7.5	13	-	109	16	8	16	21	M6 x 1	15	M6 x 1
ø40 (ø32 x 2)	25, 50, 100 150, 200	54	37	16	13	4	41	19.5		21	12	17.5	9	120	20.5	4	20.5	27	M8 x 1.25	20	M6 x 1

Bore size	OA	OB	OL	P			PD	PE	PW			Q	R	S	T	U	VA	WA	X	YY	YL	Z
Bore size	OA	OB	OL	Nil	TN	TF	PD	PE	Nil	TN	TF	Q	R	S	T	U	VA	WA	X	YY	YL	Z
ø20 (ø16 x 2)	4.3	8	3.5	M5 x 0.8	-	-	7.5	19	21	-	-	10	36	18	66	54	75	15.9	29	M5 x 0.8	7.5	4.5
ø25 (ø20 x 2)	4.3	8	4	M5 x 0.8	-	-	9.5	22	22	-	-	12	38	22	75	60	84	12.7	31	M5 x 0.8	7.5	4.5
ø32 (ø25 x 2)	5.4	9.5	5	M5 x 0.8	-	-	12.5	23	23	-	-	16	44	28	89	70	98	12.7	33	M6 x 1	9	6
ø40 (ø32 x 2)	6.7	11	6	Rc1/8	NPT1/8	G1/8	13	16.5	26		27.5	20	43	33	97	71	107	15.3	29	M8 x 1.25	10	7.1

Bore Size ø50 (ø40 x 2), ø63 (ø45 x 2)

[mm]

Bore size	Standard stroke	A	C	D	FA	FB	G	GA	GB	H	J	JC	K	L	MM	ML	NN
Bore size	Standard stroke	A	C	D	FA	FB	G	GA	GB	H	J	JC	K	L	MM	ML	NN
ø50 (ø40 x 2)	25, 50, 100, 150, 200	63	43.5	18	15.5	4	51	20.5	12.5	148	25.5	9	25.5	37	M8 x 1.25	20	M8 x 1.25
ø63 (ø45 x 2)	25, 50, 100, 150, 200	67.5	48	20	15.5	4	56	24.5	13.5	162	28	11	28	40	M10 x 1.5	25	M8 x 1.25

Bore size	OA	OB	OL	P			PD	PE	PW			Q	R	S	T	U	VA	WA	X	YY	YL	Z
Bore size	OA	OB	OL	Nil	TN	TF	PD	PE	Nil	TF	TN	Q	R	S	T	U	VA	WA	X	YY	YL	Z
ø50 (ø40 x 2)	6.7	11	6	Rc1/8	NPT1/8	G1/8	18	27	27		30	24	54	39	119	91	135	18.1	40	M8 x 1.25	12	7.6
ø63 (ø45 x 2)	8.6	14	8	Rc1/8	NPT1/8	G1/8	20.5	24	26		30	30	62	47	128	100	146	20	40	M10 x 1.5	15	9.5

Bore Size ø80 (ø56 x 2), ø100 (ø71 x 2)

[mm]

Bore size	Standard stroke	A	C	D	FA	FB	G	GA	GB	GC	GD	H	J	JC	K	L	MM	ML	NN
Bore size	Standard stroke	A	C	D	FA	FB	G	GA	GB	GC	GD	H	J	JC	K	L	MM	ML	NN
ø80 (ø56 x 2)	25, 50, 100 150, 200	85.5	62	25	19.5	4	69	28.5	20.5	25	22	202	34.5	15.5	34.5	50	M12 x 1.75	30	M10 x 1.5
ø100 (ø71 x 2)	25, 50, 100 150, 200	94.5	66	30	23.5	5	84	31	20	28.5	21.5	240	42	17.5	42	62	M14 x 2	35	M12 x 1.75

Bore size	OA	OB	OL	P			PD	PE	PW	Q	R	S	T	U	VA	WA	X	YY	YL	Z
Bore size	OA	OB	OL	Nil	TN	TF	PD	PE	PW	Q	R	S	T	U	VA	WA	X	YY	YL	Z
ø80 (ø56 x 2)	10.6	17.5	10	Rc1/4	NPT1/4	G1/4	24.5	23	37	38	64	55	155	118	184	25.5	42	M12 x 1.75	18	9.5
ø100 (ø71 x 2)	12.5	20	12	Rc1/4	NPT1/4	G1/4	31.5	25	38	40	74	71	187	141.5	219	27.5	46	M14 x 2	21	11

Lista numerów części

Liczba pozycji

Dalej

Numer części

Zamówienie zawieszone

JMGPM12-20-M9BL

Zamówienie zawieszone

Zamówienie zawieszone

JMGPM12-30-M9BS

Zamówienie zawieszone

Zamówienie zawieszone

Zamówienie zawieszone

Zamówienie zawieszone

Zamówienie zawieszone

Cylinder (Tube) Inner Diameter

(Ø)

Stroke

(mm)

Port thread type

Auto Switch

Lead Wire Length

(m)

Number of Switches

Type of Shaft Bearing

Connector type

Minimalna wielkość zamówienia

10	10	M	Without auto switch (built-in magnet)	None	None	-	None	1 szt.
10	10	M	M9B	0.5	2 pcs.	-	None	1 szt.
10	10	M	M9B	3	2 pcs.	-	None	1 szt.
10	10	M	M9B	1	2 pcs.	-	None	1 szt.
10	10	M	M9BW	0.5	2 pcs.	-	None	1 szt.
10	10	M	M9BW	3	2 pcs.	-	None	1 szt.
10	10	M	M9BWV	3	2 pcs.	-	None	1 szt.
10	10	M	M9N	0.5	2 pcs.	-	None	1 szt.
10	10	M	M9NW	0.5	2 pcs.	-	None	1 szt.
10	10	M	M9P	3	2 pcs.	-	None	1 szt.
10	20	M	Without auto switch (built-in magnet)	None	None	-	None	1 szt.
10	20	M	M9B	0.5	2 pcs.	-	None	1 szt.
10	20	M	M9B	3	2 pcs.	-	None	1 szt.
10	20	M	M9BW	3	2 pcs.	-	None	1 szt.
10	20	M	M9BW	1	2 pcs.	-	None	1 szt.
10	20	M	M9B	5	2 pcs.	-	None	1 szt.
10	20	M	M9N	0.5	2 pcs.	-	None	1 szt.
10	20	M	M9N	1	2 pcs.	-	None	1 szt.
10	20	M	M9NWV	3	2 pcs.	-	None	1 szt.
10	20	M	M9P	0.5	2 pcs.	-	None	1 szt.
10	20	M	M9P	0.5	2 pcs.	-	M8 3-pin	1 szt.
10	20	M Screw	M9PV	0.5	2 pcs.	Slide bearing	None	1 szt.
10	30	M	Without auto switch (built-in magnet)	None	None	-	None	1 szt.
10	30	M	M9B	0.5	2 pcs.	-	None	1 szt.
10	30	M	M9B	3	2 pcs.	-	None	1 szt.
10	30	M	M9B	1	2 pcs.	-	None	1 szt.
10	30	M	M9B	0.5	1 pc.	-	None	1 szt.
10	30	M	M9BV	3	2 pcs.	-	None	1 szt.
10	30	M	M9BW	0.5	2 pcs.	-	None	1 szt.
10	30	M	M9BW	3	2 pcs.	-	None	1 szt.
10	30	M	M9BW	5	2 pcs.	-	None	1 szt.
10	30	M	M9N	0.5	2 pcs.	-	None	1 szt.
10	30	M	M9N	3	2 pcs.	-	None	1 szt.
10	30	M Screw	M9PA	5	1 pc.	Slide bearing	None	1 szt.
10	30	M	M9P	3	2 pcs.	-	None	1 szt.
10	50	M	Without auto switch (built-in magnet)	None	None	-	None	1 szt.
10	50	M	M9B	0.5	2 pcs.	-	None	1 szt.
10	50	M	M9B	3	2 pcs.	-	None	1 szt.
10	50	M	M9B	1	2 pcs.	-	None	1 szt.
10	50	M	M9BW	0.5	2 pcs.	-	None	1 szt.
10	50	M	M9BW	3	2 pcs.	-	None	1 szt.
10	50	M	M9BWV	0.5	2 pcs.	-	None	1 szt.
10	50	M	M9N	0.5	2 pcs.	-	None	1 szt.
10	50	M	M9N	3	2 pcs.	-	None	1 szt.
10	50	M	M9N	0.5	1 pc.	-	None	1 szt.
10	50	M	M9NW	0.5	2 pcs.	-	None	1 szt.
10	50	M Screw	M9P	3	2 pcs.	Slide bearing	None	1 szt.
10	50	M Screw	M9P	3	1 pc.	Slide bearing	None	1 szt.
10	50	M Screw	M9PA	0.5	2 pcs.	Slide bearing	M8-3 pin plug connector	1 szt.
10	100	M	Without auto switch (built-in magnet)	None	None	-	None	1 szt.
10	100	M	M9B	0.5	2 pcs.	-	None	1 szt.
10	100	M	M9B	3	2 pcs.	-	None	1 szt.
10	100	M	M9BW	3	2 pcs.	-	None	1 szt.
10	100	M	M9N	3	2 pcs.	-	None	1 szt.
10	100	M	M9N	1	2 pcs.	-	None	1 szt.
10	100	M	M9NW	0.5	2 pcs.	-	None	1 szt.
10	100	M	M9NW	3	2 pcs.	-	None	1 szt.
12	10	M	Without auto switch (built-in magnet)	None	None	-	None	1 szt.
12	10	M	M9B	0.5	2 pcs.	-	None	1 szt.
12	10	M	M9B	3	2 pcs.	-	None	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

156.94 € ( 186.76 € )	4 dni robocze
221.98 € ( 264.16 € )	5 dni robocze
229.76 € ( 273.41 € )	5 dni robocze
171.78 € ( 204.42 € )	6 dni robocze
173.15 € ( 206.05 € )	6 dni robocze
179.23 € ( 213.28 € )	6 dni robocze
184.94 € ( 220.08 € )	6 dni robocze
223.87 € ( 266.41 € )	5 dni robocze
173.16 € ( 206.06 € )	6 dni robocze
231.76 € ( 275.79 € )	5 dni robocze
160.48 € ( 190.97 € )	4 dni robocze
225.53 € ( 268.38 € )	24 dni robocze
233.31 € ( 277.64 € )	5 dni robocze
239.31 € ( 284.78 € )	24 dni robocze
235.39 € ( 280.11 € )	26 dni robocze
241.23 € ( 287.06 € )	26 dni robocze
227.44 € ( 270.65 € )	22 dni robocze
235.00 € ( 279.65 € )	13 dni robocze
188.53 € ( 224.35 € )	6 dni robocze
227.44 € ( 270.65 € )	5 dni robocze
244.76 € ( 291.26 € )	5 dni robocze
235.32 € ( 280.03 € )	26 dni robocze
164.03 € ( 195.20 € )	4 dni robocze
229.10 € ( 272.63 € )	13 dni robocze
236.85 € ( 281.85 € )	5 dni robocze
212.03 € ( 252.32 € )	26 dni robocze
196.56 € ( 233.91 € )	24 dni robocze
258.44 € ( 307.54 € )	24 dni robocze
234.97 € ( 279.61 € )	13 dni robocze
242.85 € ( 288.99 € )	13 dni robocze
250.65 € ( 298.27 € )	5 dni robocze
230.97 € ( 274.85 € )	26 dni robocze
238.85 € ( 284.23 € )	13 dni robocze
217.24 € ( 258.52 € )	5 dni robocze
238.85 € ( 284.23 € )	5 dni robocze
171.02 € ( 203.51 € )	4 dni robocze
236.06 € ( 280.91 € )	24 dni robocze
243.85 € ( 290.18 € )	5 dni robocze
219.02 € ( 260.63 € )	13 dni robocze
241.97 € ( 287.94 € )	24 dni robocze
190.67 € ( 226.90 € )	6 dni robocze
249.85 € ( 297.32 € )	24 dni robocze
237.97 € ( 283.18 € )	26 dni robocze
245.85 € ( 292.56 € )	13 dni robocze
204.48 € ( 243.33 € )	5 dni robocze
241.97 € ( 287.94 € )	5 dni robocze
245.85 € ( 292.56 € )	5 dni robocze
208.44 € ( 248.04 € )	5 dni robocze
255.27 € ( 303.77 € )	5 dni robocze
188.74 € ( 224.60 € )	4 dni robocze
253.81 € ( 302.03 € )	13 dni robocze
261.56 € ( 311.26 € )	5 dni robocze
267.56 € ( 318.40 € )	24 dni robocze
202.07 € ( 240.46 € )	6 dni robocze
263.26 € ( 313.28 € )	13 dni robocze
198.83 € ( 236.61 € )	6 dni robocze
204.94 € ( 243.88 € )	6 dni robocze
186.85 € ( 222.35 € )	4 dni robocze
251.92 € ( 299.78 € )	13 dni robocze
259.69 € ( 309.03 € )	5 dni robocze

Dalej

Szczegółowe informacje

Podstawowe informacje

Podstawowe informacje

[Features]
· Compact with overall length reduced by 30.5 mm and height by 16 mm.
· Weight is reduced by up to 69% (0.32 kg → 0.1 kg).
· Can be mounted from 3 directions
Top mounting, bottom mounting, base mounting.
· Piping is possible from 4 directions.
· Suitable for pushing, lifting and clamping on a transport line.
