Claw couplings / hub clamping, feather key DIN 6885 / claw disc: PU, Shore A92, A98 / body: aluminium / KBE2C / KBK

Warunki filtrowania

Shaft Bore Dia. (machined) D1(mm)
[3–48/1mm jedn.]
Shaft Bore Dia. (machined) D2(mm)
[3–48/1mm jedn.]
Outer Dia. A(mm)
- 14
- 20
- 30
- 40
- 55
- 65
- 80
Length L(mm)
- 18
- 24
- 32
- 50
- 58
- 62
- 86
Allowable Torque(Nm)
Calculation of the allowable torque (or the Safety Factor, etc.) differs depending on the manufacturer. For details, see the technical data provided by the relevant manufacturer.
- 1.2
- 3
- 12.5
- 17
- 60
- 160
- 325
Max. Rotational Speed(r/min)
- 5000
- 6000
- 7000
- 10000
- 13000
- 19000
- 27000
Allowable Lateral Misalignment(mm)
- 0.06
- 0.09
- 0.1
- 0.11
- 0.12
- 0.13
Allowable Angular Misalignment(deg)
- 0.9
- 1
Applicable Range (Bore 1)
- 3-7
- 4-16
- 4-11
- 8-21
- 10-32
- 14-35
- 15-45
Applicable Range (Bore 2)
- 3-7
- 4-16
- 4-11
- 8-21
- 10-32
- 14-35
- 15-45
Maximum D1 Bore Size with Keyway
- 7
- 11
- 16
- 21
- 32
- 35
- 45
Maximum D2 Bore Size with Keyway
- 7
- 11
- 16
- 21
- 32
- 35
- 45
Keyway (D1)
- No
- Yes
Keyway (D2)
- No
- Yes
Type
- KBE2C
CAD
- 3D
Szacowane dni wysyłki
- Wszystko
- W ciągu 12 dni robocze

KBK

Claw couplings / hub clamping, feather key DIN 6885 / claw disc: PU, Shore A92, A98 / body: aluminium / KBE2C / KBK

Umieść kursor myszy nad ilustracją, aby ją powiększyć

Katalog

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 28.

Informacje o produkcie
Lista numerów części
Szczegółowe informacje
Katalog

Informacje o produkcie

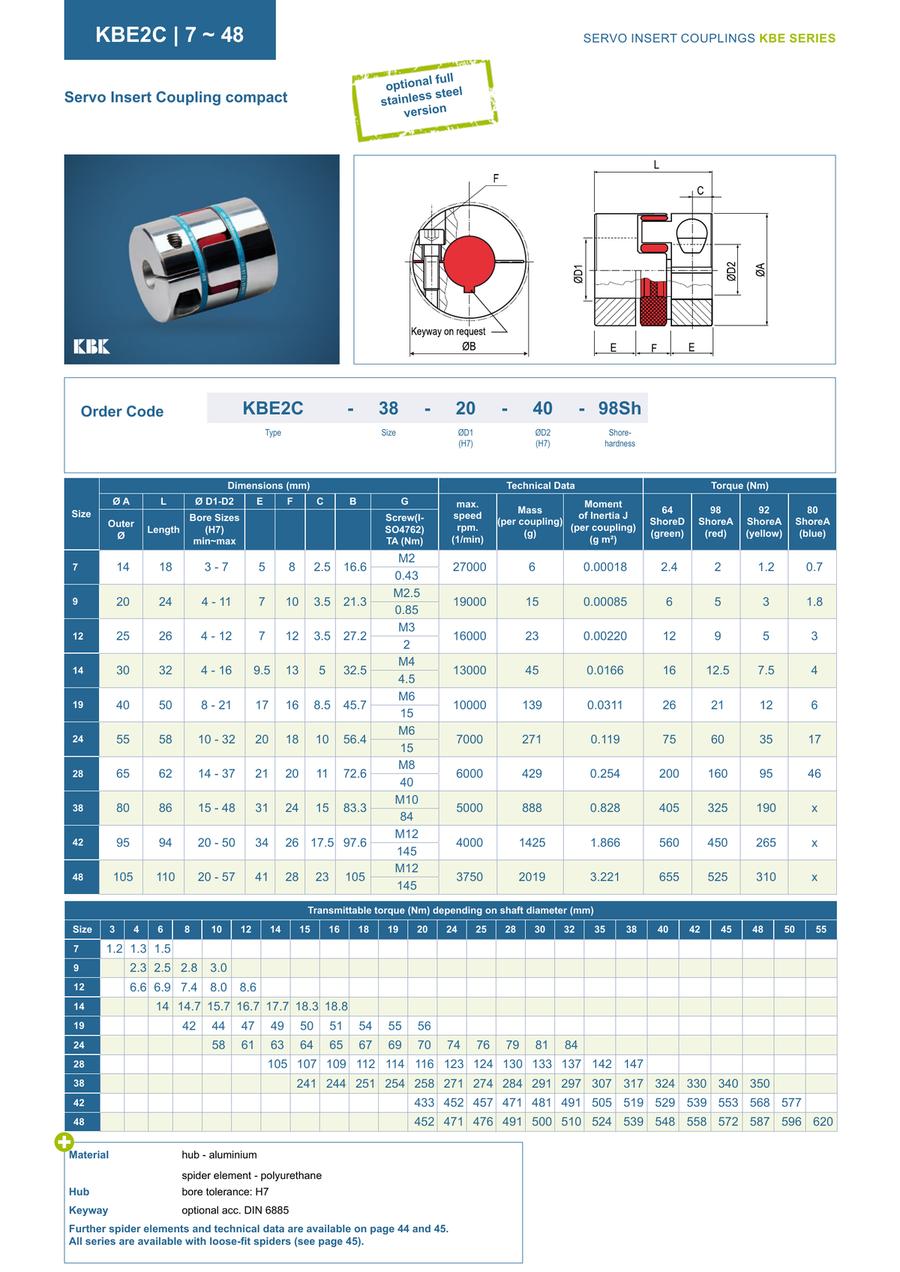

Servo Insert Coupling Compact, KBE2C | 7 ~ 48

Product Information

Material

hub - aluminium
spider element - polyurethane

Hub

bore tolerance: H7

Keyway

optional acc. DIN 6885

Further spider elements and technical data are available in catalog.
All series are available with loose-fit spiders (see catalog).

Drawing

Order Code


Order Code	KBE2C	-	38	-	20	-	40	-	98Sh
	Type		Size		ØD1 (H7)		ØD2 (H7)		Shore- hardness

Specification Table

Size	Dimensions (mm)								Technical Data			Torque (Nm)
	Ø A	L	Ø D1-D2	E	F	C	B	G	Max. speed rpm. (1/min)	Mass (per coupling) (g)	Moment of Inertia J (per coupling) (g m²)	64 ShoreD (green)	98 ShoreA (red)	92 ShoreA (yellow)	80 ShoreA (blue)
	Outer Ø	Length	Bore Sizes (H7) min ~ max					Screw (ISO4762) TA (Nm)
7	14	18	3 - 7	5	8	2.5	16.6	M2	27000	6	0.00018	2.4	2	1.2	0.7
								0.43
9	20	24	4 - 11	7	10	3.5	21.3	M2.5	19000	15	0.00085	6	5	3	1.8
								0.85
12	25	26	4 - 12	7	12	3.5	27.2	M3	16000	23	0.00220	12	9	5	3
								2
14	30	32	4 - 16	9.5	13	5	32.5	M4	13000	45	0.0166	16	12.5	7.5	4
								4.5
19	40	50	8 - 21	17	16	8.5	45.7	M6	10000	139	0.0311	26	21	12	6
								15
24	55	58	10 - 32	20	18	10	56.4	M6	7000	271	0.119	75	60	35	17
								15
28	65	62	14 - 37	21	20	11	72.6	M8	6000	429	0.254	200	160	95	46
								40
38	80	86	15 - 48	31	24	15	83.3	M10	5000	888	0.828	405	325	190	x
								84
42	95	94	20 - 50	34	26	17.5	97.6	M12	4000	1425	1.866	560	450	265	x
								145
48	105	110	20 - 57	41	28	23	105	M12	3750	2019	3.221	655	525	310	x
								145

Transmittable torque (Nm) depending on shaft diameter (mm)
Size	3	4	6	8	10	12	14	15	16	18	19	20	24	25	28	30	32	35	38	40	42	45	48	50	55
7	1.2	1.3	1.5
9		2.3	2.5	2.8	3.0
12		6.6	6.9	7.4	8.0	8.6
14			14	14.7	15.7	16.7	17.7	18.3	18.8
19				42	44	47	49	50	51	54	55	56
24					58	61	63	64	65	67	69	70	74	76	79	81	84
28							105	107	109	112	114	116	123	124	130	133	137	142	147
38								241	244	251	254	258	271	274	284	291	297	307	317	324	330	340	350
42												433	452	457	471	481	491	505	519	529	539	553	568	577
48												452	471	476	491	500	510	524	539	548	558	572	587	596	620

Lista numerów części

Liczba pozycji

Numer części

Powiązane

Shaft Bore Dia. (machined) D1

(mm)

Shaft Bore Dia. (machined) D2

(mm)

Outer Dia. A

(mm)

Length L

(mm)

Allowable Torque

(Nm)

Max. Rotational Speed

(r/min)

Allowable Lateral Misalignment

(mm)

Allowable Angular Misalignment

(deg)

Allowable Axial Clearance (±)

(mm)

Applicable Range (Bore 1)

Applicable Range (Bore 2)

Maximum D1 Bore Size with Keyway

Maximum D2 Bore Size with Keyway

Keyway (D1)

Keyway (D2)

RoHS?

Minimalna wielkość zamówienia

Data sheet	3 ～ 7	3 ～ 7	14	18	1.2	27000	0.1	1	0.6	3-7	3-7	7	7	No	No	10	1 szt.
Data sheet	3 ～ 7	3 ～ 7	14	18	1.2	27000	0.1	1	0.6	3-7	3-7	7	7	No	Yes	10	1 szt.
Data sheet	3 ～ 7	3 ～ 7	14	18	1.2	27000	0.1	1	0.6	3-7	3-7	7	7	Yes	No	10	1 szt.
Data sheet	3 ～ 7	3 ～ 7	14	18	1.2	27000	0.1	1	0.6	3-7	3-7	7	7	Yes	Yes	10	1 szt.
Data sheet	4 ～ 11	4 ～ 11	20	24	3	19000	0.13	1	0.8	4-11	4-11	11	11	No	No	10	1 szt.
Data sheet	4 ～ 11	4 ～ 11	20	24	3	19000	0.13	1	0.8	4-11	4-11	11	11	No	Yes	10	1 szt.
Data sheet	4 ～ 11	4 ～ 11	20	24	3	19000	0.13	1	0.8	4-11	4-11	11	11	Yes	No	10	1 szt.
Data sheet	4 ～ 11	4 ～ 11	20	24	3	19000	0.13	1	0.8	4-11	4-11	11	11	Yes	Yes	10	1 szt.
Data sheet	4 ～ 16	4 ～ 16	30	32	12.5	13000	0.09	0.9	1	4-16	4-16	16	16	No	No	10	1 szt.
Data sheet	4 ～ 16	4 ～ 16	30	32	12.5	13000	0.09	0.9	1	4-16	4-16	16	16	No	Yes	10	1 szt.
Data sheet	4 ～ 16	4 ～ 16	30	32	12.5	13000	0.09	0.9	1	4-16	4-16	16	16	Yes	No	10	1 szt.
Data sheet	4 ～ 16	4 ～ 16	30	32	12.5	13000	0.09	0.9	1	4-16	4-16	16	16	Yes	Yes	10	1 szt.
Data sheet	8 ～ 21	8 ～ 21	40	50	17	10000	0.06	0.9	1.2	8-21	8-21	21	21	No	No	10	1 szt.
Data sheet	8 ～ 21	8 ～ 21	40	50	17	10000	0.06	0.9	1.2	8-21	8-21	21	21	No	Yes	10	1 szt.
Data sheet	8 ～ 21	8 ～ 21	40	50	17	10000	0.06	0.9	1.2	8-21	8-21	21	21	Yes	No	10	1 szt.
Data sheet	8 ～ 21	8 ～ 21	40	50	17	10000	0.06	0.9	1.2	8-21	8-21	21	21	Yes	Yes	10	1 szt.
Data sheet	10 ～ 32	10 ～ 32	55	58	60	7000	0.1	0.9	1.4	10-32	10-32	32	32	No	No	10	1 szt.
Data sheet	10 ～ 32	10 ～ 32	55	58	60	7000	0.1	0.9	1.4	10-32	10-32	32	32	No	Yes	10	1 szt.
Data sheet	10 ～ 32	10 ～ 32	55	58	60	7000	0.1	0.9	1.4	10-32	10-32	32	32	Yes	No	10	1 szt.
Data sheet	10 ～ 32	10 ～ 32	55	58	60	7000	0.1	0.9	1.4	10-32	10-32	32	32	Yes	Yes	10	1 szt.
Data sheet	14 ～ 37	14 ～ 37	65	62	160	6000	0.11	0.9	1.5	14-35	14-35	35	35	No	No	10	1 szt.
Data sheet	14 ～ 37	14 ～ 37	65	62	160	6000	0.11	0.9	1.5	14-35	14-35	35	35	No	Yes	10	1 szt.
Data sheet	14 ～ 37	14 ～ 37	65	62	160	6000	0.11	0.9	1.5	14-35	14-35	35	35	Yes	No	10	1 szt.
Data sheet	14 ～ 37	14 ～ 37	65	62	160	6000	0.11	0.9	1.5	14-35	14-35	35	35	Yes	Yes	10	1 szt.
Data sheet	15 ～ 48	15 ～ 48	80	86	325	5000	0.12	0.9	1.8	15-45	15-45	45	45	No	No	10	1 szt.
Data sheet	15 ～ 48	15 ～ 48	80	86	325	5000	0.12	0.9	1.8	15-45	15-45	45	45	No	Yes	10	1 szt.
Data sheet	15 ～ 48	15 ～ 48	80	86	325	5000	0.12	0.9	1.8	15-45	15-45	45	45	Yes	No	10	1 szt.
Data sheet	15 ～ 48	15 ～ 48	80	86	325	5000	0.12	0.9	1.8	15-45	15-45	45	45	Yes	Yes	10	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze
- ( - )	12 dni robocze

Szczegółowe informacje

Podstawowe informacje

Podstawowe informacje

· Backlash-free servo insert coupling with compact clamp hubs
· For shaft diameters from 3 - 45mm
· Vibration reducing, compensates shaft misalignment, axial pluggable!
· Characteristics of the coupling can be modified by using different spider elements!
· Easy assembly with friction-locked clamp hubs
· Torque range: 1,2 - 325Nm
