Round Wire Coil Springs / Deflection 35%-40% / O.D. Referenced(Lista numerów części: str. 3)

KatalogS. 2-347

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 312.

Rysunek konturowy i tabela specyfikacji
Lista numerów części
Szczegółowe informacje
Katalog

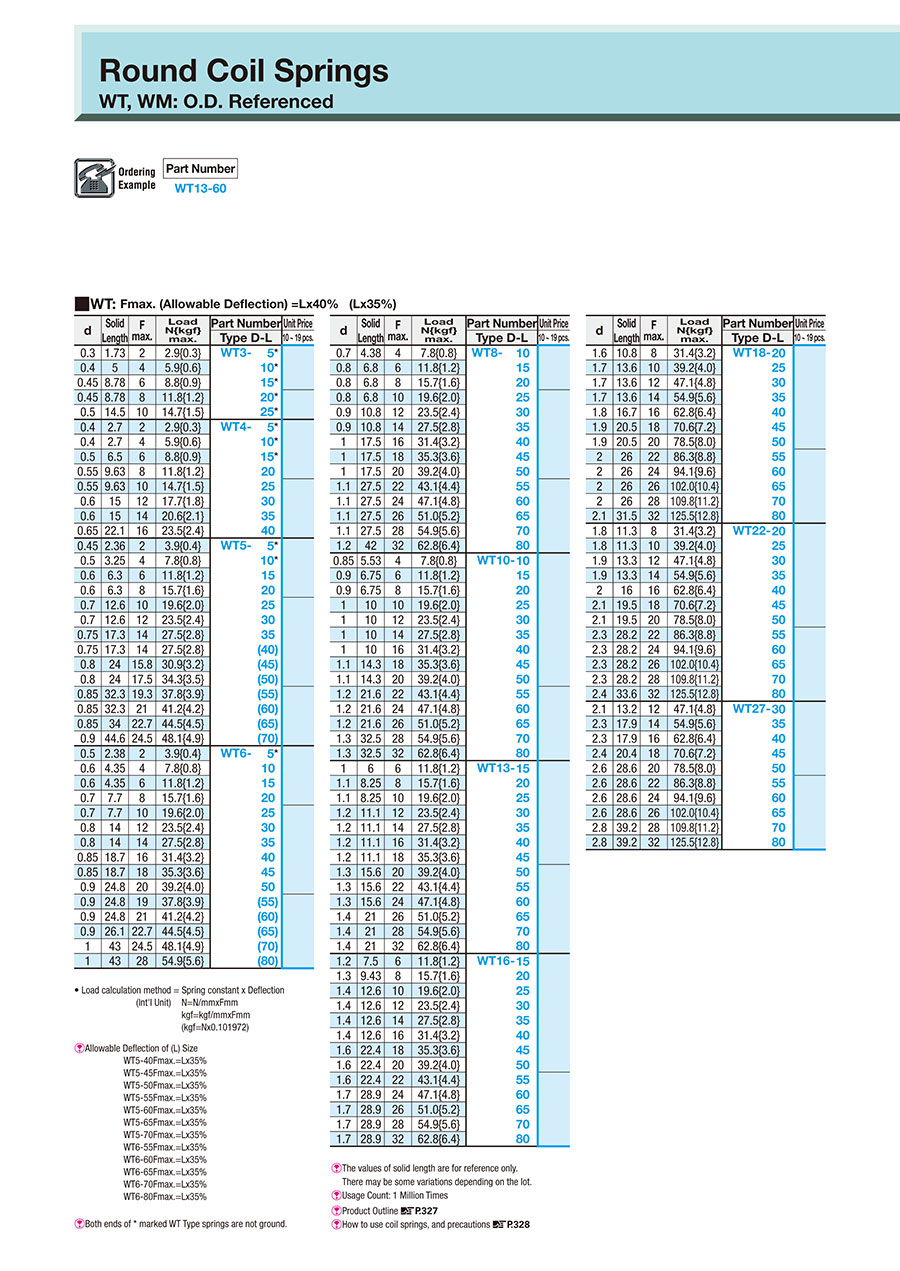

Rysunek konturowy i tabela specyfikacji

Round Wire Coil Springs/Deflection 35%-40%/O.D. Referenced:Related Image

Material JIS-SWP-A

Specifications

Part Number

WT13-60

■Spring Constant D12 and 14 for WY Type and D12,14 and 20 for WT Type are not available.

Type

0.5{0.05}

N/mm
0.1
{kgf/mm}{0.01}

N/mm
0.3
{kgf/mm}{0.03}

N/mm
0.5
{kgf/mm}{0.05}

N/mm
1.0
{kgf/mm}{0.1}

1.5
{0.15}

2.0
{0.2}

3.9{0.4}

2.9{0.3}

4.9{0.5}

N/mm
2.0
{kgf/mm}{0.2}

N/mm
2.9
{kgf/mm}{0.3}

N/mm
5.9
{kgf/mm}{0.6}

N/mm
9.8
{kgf/mm}{1.0}

N/mm
0.2
{kgf/mm}{0.02}

N/mm
9.8
{kgf/mm}{1.0}

N/mm
19.6
{kgf/mm}{2.0}

N/mm
0.5
{kgf/mm}{0.05}

N/mm
1.0
{kgf/mm}{0.1}

N/mm
2.9
{kgf/mm}{0.3}

N/mm
3.9
{kgf/mm}{0.4}

N/mm
4.9
{kgf/mm}{0.5}

N/mm
14.7
{kgf/mm}
{1.5}

29.4{3.0}

N/mm
29.4{kgf/mm}{3.0}

Fmax.

F=Lx75%

F=Lx60%

F=Lx45%

F=Lx40%

F=Lx35%

F=Lx30%

F=Lx25%

■WT: Fmax. (Allowable Deflection) =Lx40% (Lx35%)

d	Solid Length	F max.	Load N{kgf}max.	Part Number		Unit Price
d	Solid Length	F max.	Load N{kgf}max.	Type D-L		10 ~ 19 pcs.
0.3	1.73	2	2.9{0.3}	WT3-	5*
0.4	5	4	5.9{0.6}		10*
0.45	8.78	6	8.8{0.9}		15*
0.45	8.78	8	11.8{1.2}		20*
0.5	14.5	10	14.7{1.5}		25*
0.4	2.7	2	2.9{0.3}	WT4-	5*
0.4	2.7	4	5.9{0.6}		10*
0.5	6.5	6	8.8{0.9}		15*
0.55	9.63	8	11.8{1.2}		20
0.55	9.63	10	14.7{1.5}		25
0.6	15	12	17.7{1.8}		30
0.6	15	14	20.6{2.1}		35
0.65	22.1	16	23.5{2.4}		40
0.45	2.36	2	3.9{0.4}	WT5-	5*
0.5	3.25	4	7.8{0.8}		10*
0.6	6.3	6	11.8{1.2}		15
0.6	6.3	8	15.7{1.6}		20
0.7	12.6	10	19.6{2.0}		25
0.7	12.6	12	23.5{2.4}		30
0.75	17.3	14	27.5{2.8}		35
0.75	17.3	14	27.5{2.8}		(40)
0.8	24	15.8	30.9{3.2}		(45)
0.8	24	17.5	34.3{3.5}		(50)
0.85	32.3	19.3	37.8{3.9}		(55)
0.85	32.3	21	41.2{4.2}		(60)
0.85	34	22.7	44.5{4.5}		(65)
0.9	44.6	24.5	48.1{4.9}		(70)
0.5	2.38	2	3.9{0.4}	WT6-	5*
0.6	4.35	4	7.8{0.8}		10
0.6	4.35	6	11.8{1.2}		15
0.7	7.7	8	15.7{1.6}		20
0.7	7.7	10	19.6{2.0}		25
0.8	14	12	23.5{2.4}		30
0.8	14	14	27.5{2.8}		35
0.85	18.7	16	31.4{3.2}		40
0.85	18.7	18	35.3{3.6}		45
0.9	24.8	20	39.2{4.0}		50
0.9	24.8	19	37.8{3.9}		(55)
0.9	24.8	21	41.2{4.2}		(60)
0.9	26.1	22.7	44.5{4.5}		(65)
1	43	24.5	48.1{4.9}		(70)
1	43	28	54.9{5.6}		(80)

d	Solid Length	F max.	Load N{kgf}max.	Part Number		Unit Price
d	Solid Length	F max.	Load N{kgf}max.	Type D-L		10 ~ 19 pcs.
0.7	4.38	4	7.8{0.8}	WT8-	10
0.8	6.8	6	11.8{1.2}		15
0.8	6.8	8	15.7{1.6}		20
0.8	6.8	10	19.6{2.0}		25
0.9	10.8	12	23.5{2.4}		30
0.9	10.8	14	27.5{2.8}		35
1	17.5	16	31.4{3.2}		40
1	17.5	18	35.3{3.6}		45
1	17.5	20	39.2{4.0}		50
1.1	27.5	22	43.1{4.4}		55
1.1	27.5	24	47.1{4.8}		60
1.1	27.5	26	51.0{5.2}		65
1.1	27.5	28	54.9{5.6}		70
1.2	42	32	62.8{6.4}		80
0.85	5.53	4	7.8{0.8}	WT10-	10
0.9	6.75	6	11.8{1.2}		15
0.9	6.75	8	15.7{1.6}		20
1	10	10	19.6{2.0}		25
1	10	12	23.5{2.4}		30
1	10	14	27.5{2.8}		35
1	10	16	31.4{3.2}		40
1.1	14.3	18	35.3{3.6}		45
1.1	14.3	20	39.2{4.0}		50
1.2	21.6	22	43.1{4.4}		55
1.2	21.6	24	47.1{4.8}		60
1.2	21.6	26	51.0{5.2}		65
1.3	32.5	28	54.9{5.6}		70
1.3	32.5	32	62.8{6.4}		80
1	6	6	11.8{1.2}	WT13-	15
1.1	8.25	8	15.7{1.6}		20
1.1	8.25	10	19.6{2.0}		25
1.2	11.1	12	23.5{2.4}		30
1.2	11.1	14	27.5{2.8}		35
1.2	11.1	16	31.4{3.2}		40
1.2	11.1	18	35.3{3.6}		45
1.3	15.6	20	39.2{4.0}		50
1.3	15.6	22	43.1{4.4}		55
1.3	15.6	24	47.1{4.8}		60
1.4	21	26	51.0{5.2}		65
1.4	21	28	54.9{5.6}		70
1.4	21	32	62.8{6.4}		80
1.2	7.5	6	11.8{1.2}	WT16-	15
1.3	9.43	8	15.7{1.6}		20
1.4	12.6	10	19.6{2.0}		25
1.4	12.6	12	23.5{2.4}		30
1.4	12.6	14	27.5{2.8}		35
1.4	12.6	16	31.4{3.2}		40
1.6	22.4	18	35.3{3.6}		45
1.6	22.4	20	39.2{4.0}		50
1.6	22.4	22	43.1{4.4}		55
1.7	28.9	24	47.1{4.8}		60
1.7	28.9	26	51.0{5.2}		65
1.7	28.9	28	54.9{5.6}		70
1.7	28.9	32	62.8{6.4}		80

d	Solid Length	F max.	Load N{kgf}max.	Part Number		Unit Price
d	Solid Length	F max.	Load N{kgf}max.	Type D-L		10 ~ 19 pcs.
1.6	10.8	8	31.4{3.2}	WT18-	20
1.7	13.6	10	39.2{4.0}		25
1.7	13.6	12	47.1{4.8}		30
1.7	13.6	14	54.9{5.6}		35
1.8	16.7	16	62.8{6.4}		40
1.9	20.5	18	70.6{7.2}		45
1.9	20.5	20	78.5{8.0}		50
2	26	22	86.3{8.8}		55
2	26	24	94.1{9.6}		60
2	26	26	102.0{10.4}		65
2	26	28	109.8{11.2}		70
2.1	31.5	32	125.5{12.8}		80
1.8	11.3	8	31.4{3.2}	WT22-	20
1.8	11.3	10	39.2{4.0}		25
1.9	13.3	12	47.1{4.8}		30
1.9	13.3	14	54.9{5.6}		35
2	16	16	62.8{6.4}		40
2.1	19.5	18	70.6{7.2}		45
2.1	19.5	20	78.5{8.0}		50
2.3	28.2	22	86.3{8.8}		55
2.3	28.2	24	94.1{9.6}		60
2.3	28.2	26	102.0{10.4}		65
2.3	28.2	28	109.8{11.2}		70
2.4	33.6	32	125.5{12.8}		80
2.1	13.2	12	47.1{4.8}	WT27-	30
2.3	17.9	14	54.9{5.6}		35
2.3	17.9	16	62.8{6.4}		40
2.4	20.4	18	70.6{7.2}		45
2.6	28.6	20	78.5{8.0}		50
2.6	28.6	22	86.3{8.8}		55
2.6	28.6	24	94.1{9.6}		60
2.6	28.6	26	102.0{10.4}		65
2.8	39.2	28	109.8{11.2}		70
2.8	39.2	32	125.5{12.8}		80

• Load calculation method = Spring constant x Deflection
(Int'l Unit) N=N/mmxFmm
kgf=kgf/mmxFmm
(kgf=Nx0.101972)

The values of solid length are for reference only.
There may be some variations depending on the lot.
Usage Count: 1 Million Times
Product Outline >>P.327
How to use coil springs, and precautions >>P.328

Allowable Deflection of (L) Size
WT5-40Fmax.=Lx35%
WT5-45Fmax.=Lx35%
WT5-50Fmax.=Lx35%
WT5-55Fmax.=Lx35%
WT5-60Fmax.=Lx35%
WT5-65Fmax.=Lx35%
WT5-70Fmax.=Lx35%
WT6-55Fmax.=Lx35%
WT6-60Fmax.=Lx35%
WT6-65Fmax.=Lx35%
WT6-70Fmax.=Lx35%
WT6-80Fmax.=Lx35%

Both ends of * marked WT Type springs are not ground.

■WM: Fmax. (Allowable Deflection) =Lx35%

d	Solid Length	F max.	Load N{kgf}max.	Part Number			Unit Price
d	Solid Length	F max.	Load N{kgf}max.	Type D-L			10 ~ 19 pcs.
0.35	2.5	1.8	3.4{0.4}	WM	3-	5*
0.38	3.3	3.5	6.9{0.7}			10*
0.45	7	5.3	10.3{1.1}			15*
0.5	11.5	7	13.7{1.4}			20*
0.5	11.5	7.5	14.7{1.5}			(25)
0.55	20.4	9	17.7{1.8}			(30)
0.4	2.3	1.7	3.9{0.4}	WM	4-	5*
0.45	3.4	3.5	6.9{0.7}			10*
0.5	5.1	5.2	10.8{1.1}			15*
0.55	7.7	7	13.7{1.4}			20
0.6	11.7	8.7	17.7{1.8}			25
0.6	11.7	10.5	20.6{2.1}			30
0.65	17.6	12.2	24.0{2.5}			35
0.65	17.6	12	23.5{2.4}			(40)
0.5	2.8	1.7	4.9{0.5}	WM	5-	5*
0.6	4.2	3.5	9.8{1.0}			10
0.65	6.5	5.2	14.7{1.5}			15
0.65	6.5	7	20.6{2.1}			20
0.7	9.1	8.7	25.5{2.6}			25
0.75	12.7	10.5	30.4{3.1}			30
0.8	17.4	12.2	35.3{3.6}			35
0.85	23.8	14	41.2{4.2}			40
0.85	23.8	15.8	46.1{4.7}			45
0.9	23.8	15	43.5{4.5}			(50)
0.9	30	16.5	49.0{5.0}			(55)
0.9	30	18	53.0{5.4}			(60)
0.9	30	17.6	52.0{5.3}			(65)
0.9	30	19.6	58.8{6.0}			(70)
0.55	2.8	1.7	4.9{0.5}	WM	6-	5*
0.65	4.7	3.5	9.8{1.0}			10
0.75	8	5.2	14.7{1.5}			15
0.75	8	7	20.6{2.1}			20
0.85	13.6	8.7	25.5{2.6}			25
0.85	13.6	10.5	30.4{3.1}			30
0.9	18	12.2	35.3{3.6}			35
0.9	18	14	41.2{4.2}			40
0.9	18	15.8	46.1{4.7}			45
0.85	18	17.5	51.0{5.2}			50
1.0	31	19.2	55.9{5.7}			55
1.0	31	18	53.0{5.4}			(60)
1.0	31	18.8	54.9{5.6}			(65)
1.1	47.3	20	58.8{6.0}			(70)
1.1	48.4	22.4	65.9{6.7}			(80)
0.75	4.2	3.5	9.8{1.0}	WM	8-	10
0.9	8.5	5.2	14.7{1.5}			15
0.9	8.5	7	20.6{2.1}			20
0.9	8.5	8.7	25.5{2.6}			25
0.9	8.5	10.5	30.4{3.1}			30
1.0	13	12.2	35.3{3.6}			35
1.0	13	14	41.2{4.2}			40
1.1	19.8	15.8	46.1{4.7}			45
1.1	19.8	17.5	51.0{5.2}			50
1.2	31.2	19.2	55.9{5.7}			55
1.2	31.2	21	61.8{6.3}			60
1.2	31.2	22.7	64.7{6.6}			65
1.2	31.2	24.5	71.6{7.3}			70
1.3	44.2	28	82.4{8.4}			80

d	Solid Length	F max.	Load N{kgf}max.	Part Number			Unit Price
d	Solid Length	F max.	Load N{kgf}max.	Type D-L			10 ~ 19 pcs.
0.9	5.2	3.5	9.8{1.0}	WM	10-	10
1.0	7.7	5.2	14.7{1.5}			15
1.0	7.7	7	20.6{2.1}			20
1.1	11	8.7	25.5{2.6}			25
1.1	11	10.5	30.4{3.1}			30
1.2	16.2	12.2	35.3{3.6}			35
1.2	16.2	14	41.2{4.2}			40
1.3	22.1	15.8	46.1{4.7}			45
1.3	22.1	17.5	51.0{5.2}			50
1.3	22.1	19.2	55.9{5.7}			55
1.4	32.1	21	61.8{6.3}			60
1.4	32.1	22.7	64.7{6.6}			65
1.4	32.1	24.5	71.6{7.3}			70
1.4	32.2	28	82.4{8.4}			80
1.0	5.5	3.5	10.3{1.1}	WM	12-	10
1.1	7.4	5.2	14.7{1.5}			15
1.1	7.4	7	20.6{2.1}			20
1.1	7.4	8.7	25.5{2.6}			25
1.2	10.2	10.5	30.4{3.1}			30
1.2	10.2	12.2	35.3{3.6}			35
1.3	14.3	14	41.2{4.2}			40
1.3	14.3	15.8	46.1{4.7}			45
1.3	14.3	17.5	51.0{5.2}			50
1.4	19.6	19.2	55.9{5.7}			55
1.4	19.6	21	61.8{6.3}			60
1.5	26.3	22.7	64.7{6.6}			65
1.5	26.3	24.5	71.6{7.3}			70
1.6	36.8	28	82.4{8.4}			80
1.0	5	3.5	10.3{1.1}	WM	13-	10
1.2	8.4	5.2	14.7{1.5}			15
1.3	11.7	7	20.6{2.1}			20
1.3	11.7	8.7	25.5{2.6}			25
1.4	14.5	10.5	30.4{3.1}			30
1.4	14.5	12.2	35.3{3.6}			35
1.4	14.5	14	41.2{4.2}			40
1.4	14.5	15.8	46.1{4.7}			45
1.4	14.5	17.5	51.0{5.2}			50
1.5	22.5	19.2	55.9{5.7}			55
1.5	22.5	21	61.8{6.3}			60
1.6	28.8	22.7	64.7{6.6}			65
1.6	28.8	24.5	71.6{7.3}			70
1.7	37.4	28	82.4{8.4}			80
1.7	37.4	31.5	92.9{9.5}			90
1.2	7.5	5.2	14.7{1.5}	WM	14-	15
1.3	9.8	7	20.6{2.1}			20
1.4	13.3	8.7	25.5{2.6}			25
1.4	13.3	10.5	30.4{3.1}			30
1.4	13.3	12.2	35.3{3.6}			35
1.4	13.3	14	41.2{4.2}			40
1.5	17.3	15.8	46.1{4.7}			45
1.5	17.3	17.5	51.0{5.2}			50
1.5	17.3	19.2	55.9{5.7}			55
1.6	23.2	21	61.8{6.3}			60
1.6	23.2	22.7	64.7{6.6}			65
1.7	30.6	24.5	71.6{7.3}			70
1.7	30.6	28	82.4{8.4}			80
1.8	39.6	31.5	92.7{9.5}			90

d	Solid Length	F max.	Load N{kgf}max.	Part Number			Unit Price
d	Solid Length	F max.	Load N{kgf}max.	Type D-L			10 ~ 19 pcs.
1.3	7.8	5.2	14.7{1.5}	WM	16-	15
1.4	9.8	7	20.6{2.1}			20
1.5	12.5	8.7	25.5{2.6}			25
1.5	12.5	10.5	30.4{3.1}			30
1.6	15	12.2	35.3{3.6}			35
1.6	15	14	41.2{4.2}			40
1.7	20.4	15.8	46.1{4.7}			45
1.7	20.4	17.5	51.0{5.2}			50
1.8	27	19.2	55.9{5.7}			55
1.8	27	21	61.8{6.3}			60
1.8	27	22.7	64.7{6.6}			65
1.8	27	24.5	71.6{7.3}			70
1.8	27	28	82.4{8.4}			80
1.9	34.2	31.5	92.7{9.5}			90
1.7	11.9	7	34.3{3.5}	WM	18-	20
1.8	14.4	8.7	42.2{4.3}			25
1.8	14.4	10.5	51.0{5.2}			30
1.8	14.4	12.2	59.8{6.1}			35
1.8	14.4	14	68.6{7.0}			40
2.0	22	15.8	77.5{7.9}			45
2.0	22	17.5	85.3{8.7}			50
2.0	22	19.2	94.1{9.6}			55
2.0	22	21	103.0{10.5}			60
2.2	34.1	22.7	110.8{11.3}			65
2.2	34.1	24.5	119.6{12.2}			70
2.2	34.1	28	137.3{14.0}			80
2.3	41.4	31.5	154.0{15.7}			90
2.3	41.4	35	171.6{17.5}			100
1.8	11.7	7	34.3{3.5}	WM	20-	20
1.8	11.7	8.7	42.2{4.3}			25
1.9	14.3	10.5	51.0{5.2}			30
1.9	14.3	12.2	59.8{6.1}			35
1.9	14.3	14	68.6{7.0}			40
2.0	17	15.8	77.5{7.9}			45
2.0	17	17.5	85.3{8.7}			50
2.2	24.8	19.2	94.1{9.6}			55
2.2	24.8	21	103.0{10.5}			60
2.2	24.8	22.7	110.8{11.3}			65
2.2	24.8	24.5	119.6{12.2}			70
2.4	36	28	137.3{14.0}			80
2.4	36	31.5	154.0{15.7}			90
2.4	36	35	171.6{17.5}			100
1.9	12	7	34.3{3.5}	WM	22-	20
2.0	14	8.7	42.2{4.3}			25
2.0	14	10.5	51.0{5.2}			30
2.0	14	12.2	59.8{6.1}			35
2.0	14	14	68.6{7.0}			40
2.3	23	15.8	77.5{7.9}			45
2.3	23	17.5	85.3{8.7}			50
2.3	23	19.2	94.1{9.6}			55
2.3	23	21	103.0{10.5}			60
2.4	30	22.7	110.8{11.3}			65
2.4	30	24.5	119.6{12.2}			70
2.4	30	28	137.3{14.0}			80
2.6	40	31.5	154.0{15.7}			90
2.6	40	35	171.6{17.5}			100
2.3	14	10.5	51.0{5.2}	WM	27-	30
2.4	17	12.2	59.8{6.1}			35
2.4	17	14	68.6{7.0}			40
2.4	18	15.8	77.5{7.9}			45
2.6	23	17.5	85.3{8.7}			50
2.6	23	19.2	94.1{9.6}			55
2.6	23	21	103.0{10.5}			60
2.8	31	22.7	110.8{11.3}			65
2.8	31	24.5	119.6{12.2}			70
2.8	31	28	137.3{14.0}			80
3.0	43.5	31.5	154.0{15.7}			90
3.0	43.5	35	171.6{17.5}			100

• Load calculation method = Spring constant x Deflection
(Int'l Unit) N=N/mmxFmm
kgf=kgf/mmxFmm
(kgf=Nx0.101972)

The values of solid length are for reference only.
There may be some variations depending on the lot.
Usage Count: 1 Million Times
Product Outline >>P.327
How to use coil springs, and precautions >>P.328
Allowable Deflection of (L) Size

WM3-25Fmax.=Lx30%
WM3-30Fmax.=Lx30%
WM4-40Fmax.=Lx30%
WM5-50Fmax.=Lx30%
WM5-55Fmax.=Lx30%
WM5-60Fmax.=Lx30%
WM5-65Fmax.=Lx27%
WM5-70Fmax.=Lx28%
WM6-60Fmax.=Lx30%
WM6-65Fmax.=Lx29%
WM6-70Fmax.=Lx28%
WM6-80Fmax.=Lx28%

Both ends of * marked WM Type springs are not ground.

Lista numerów części

Liczba pozycji

Poprzednia

...

Dalej

Numer części

Allowable Load (Configurable Range)

(N)

End Surface Status

Max. Load

(N)

Height upon Max. Load applied L-F

(mm)

Free Length L

(mm)

Outer Dia. D (or D1)

(mm)

Inner Dia. D-2d (or D)

(mm)

Spring Constant

(N/mm)

Wire Dia.

(mm)

Solid Length

(mm)

RoHS?

Minimalna wielkość zamówienia

30.01 to 50.00	With Grinding	46.1	29.2	45	16	12.6	2.9	1.7	20.4	10	1 szt.
50.01 to 73.00	With Grinding	51	32.5	50	16	12.6	2.9	1.7	20.4	10	1 szt.
50.01 to 73.00	With Grinding	55.9	35.8	55	16	12.4	2.9	1.8	27	10	1 szt.
50.01 to 73.00	With Grinding	61.8	39	60	16	12.4	2.9	1.8	27	10	1 szt.
50.01 to 73.00	With Grinding	64.7	42.3	65	16	12.4	2.9	1.8	27	10	1 szt.
50.01 to 73.00	With Grinding	71.6	45.5	70	16	12.4	2.9	1.8	27	10	1 szt.
73.01 to 107.00	With Grinding	82.4	52	80	16	12.4	2.9	1.8	27	10	1 szt.
73.01 to 107.00	With Grinding	92.7	58.5	90	16	12.2	2.9	1.9	34.2	10	1 szt.
30.01 to 50.00	With Grinding	34.3	13	20	18	14.6	4.9	1.7	11.9	10	1 szt.
30.01 to 50.00	With Grinding	42.2	16.3	25	18	14.4	4.9	1.8	14.4	10	1 szt.
50.01 to 73.00	With Grinding	51	19.5	30	18	14.4	4.9	1.8	14.4	10	1 szt.
50.01 to 73.00	With Grinding	59.8	22.8	35	18	14.4	4.9	1.8	14.4	10	1 szt.
50.01 to 73.00	With Grinding	68.6	26	40	18	14.4	4.9	1.8	14.4	10	1 szt.
73.01 to 107.00	With Grinding	77.5	29.2	45	18	14	4.9	2	22	10	1 szt.
73.01 to 107.00	With Grinding	85.3	32.5	50	18	14	4.9	2	22	10	1 szt.
73.01 to 107.00	With Grinding	94.1	35.8	55	18	14	4.9	2	22	10	1 szt.
73.01 to 107.00	With Grinding	103	39	60	18	14	4.9	2	22	10	1 szt.
107.01 to 150.00	With Grinding	110.8	42.3	65	18	13.6	4.9	2.2	34.1	10	1 szt.
107.01 to 150.00	With Grinding	119.6	45.5	70	18	13.6	4.9	2.2	34.1	10	1 szt.
107.01 to 150.00	With Grinding	137.3	52	80	18	13.6	4.9	2.2	34.1	10	1 szt.
150.01 to 230.00	With Grinding	154	58.5	90	18	13.4	4.9	2.3	41.4	10	1 szt.
150.01 to 230.00	With Grinding	171.6	65	100	18	13.4	4.9	2.3	41.4	10	1 szt.
30.01 to 50.00	With Grinding	34.3	13	20	20	16.4	4.9	1.8	11.7	10	1 szt.
30.01 to 50.00	With Grinding	42.2	16.3	25	20	16.4	4.9	1.8	11.7	10	1 szt.
50.01 to 73.00	With Grinding	51	19.5	30	20	16.2	4.9	1.9	14.3	10	1 szt.
50.01 to 73.00	With Grinding	59.8	22.8	35	20	16.2	4.9	1.9	14.3	10	1 szt.
50.01 to 73.00	With Grinding	68.6	26	40	20	16.2	4.9	1.9	14.3	10	1 szt.
73.01 to 107.00	With Grinding	77.5	29.2	45	20	16	4.9	2	17	10	1 szt.
73.01 to 107.00	With Grinding	85.3	32.5	50	20	16	4.9	2	17	10	1 szt.
73.01 to 107.00	With Grinding	94.1	35.8	55	20	15.6	4.9	2.2	24.8	10	1 szt.
73.01 to 107.00	With Grinding	103	39	60	20	15.6	4.9	2.2	24.8	10	1 szt.
107.01 to 150.00	With Grinding	110.8	42.3	65	20	15.6	4.9	2.2	24.8	10	1 szt.
107.01 to 150.00	With Grinding	119.6	45.5	70	20	15.6	4.9	2.2	24.8	10	1 szt.
107.01 to 150.00	With Grinding	137.3	52	80	20	15.2	4.9	2.4	36	10	1 szt.
150.01 to 230.00	With Grinding	154	58.5	90	20	15.2	4.9	2.4	36	10	1 szt.
150.01 to 230.00	With Grinding	171.6	65	100	20	15.2	4.9	2.4	36	10	1 szt.
30.01 to 50.00	With Grinding	34.3	13	20	22	18.2	4.9	1.9	12	10	1 szt.
30.01 to 50.00	With Grinding	42.2	16.3	25	22	18	4.9	2	14	10	1 szt.
50.01 to 73.00	With Grinding	51	19.5	30	22	18	4.9	2	14	10	1 szt.
50.01 to 73.00	With Grinding	59.8	22.8	35	22	18	4.9	2	14	10	1 szt.
50.01 to 73.00	With Grinding	68.6	26	40	22	18	4.9	2	14	10	1 szt.
73.01 to 107.00	With Grinding	77.5	29.2	45	22	17.4	4.9	2.3	23	10	1 szt.
73.01 to 107.00	With Grinding	85.3	32.5	50	22	17.4	4.9	2.3	23	10	1 szt.
73.01 to 107.00	With Grinding	94.1	35.8	55	22	17.4	4.9	2.3	23	10	1 szt.
73.01 to 107.00	With Grinding	103	39	60	22	17.4	4.9	2.3	23	10	1 szt.
107.01 to 150.00	With Grinding	110.8	42.3	65	22	17.2	4.9	2.4	30	10	1 szt.
107.01 to 150.00	With Grinding	119.6	45.5	70	22	17.2	4.9	2.4	30	10	1 szt.
107.01 to 150.00	With Grinding	137.3	52	80	22	17.2	4.9	2.4	30	10	1 szt.
150.01 to 230.00	With Grinding	154	58.5	90	22	16.8	4.9	2.6	40	10	1 szt.
150.01 to 230.00	With Grinding	171.6	65	100	22	16.8	4.9	2.6	40	10	1 szt.
50.01 to 73.00	With Grinding	51	19.5	30	27	22.4	4.9	2.3	14	10	1 szt.
50.01 to 73.00	With Grinding	59.8	22.8	35	27	22.2	4.9	2.4	17	10	1 szt.
50.01 to 73.00	With Grinding	68.6	26	40	27	22.2	4.9	2.4	17	10	1 szt.
73.01 to 107.00	With Grinding	77.5	29.2	45	27	22.2	4.9	2.4	18	10	1 szt.
73.01 to 107.00	With Grinding	85.3	32.5	50	27	21.8	4.9	2.6	23	10	1 szt.
73.01 to 107.00	With Grinding	94.1	35.8	55	27	21.8	4.9	2.6	23	10	1 szt.
73.01 to 107.00	With Grinding	103	39	60	27	21.8	4.9	2.6	23	10	1 szt.
107.01 to 150.00	With Grinding	110.8	42.3	65	27	21.4	4.9	2.8	31	10	1 szt.
107.01 to 150.00	With Grinding	119.6	45.5	70	27	21.4	4.9	2.8	31	10	1 szt.
107.01 to 150.00	With Grinding	137.3	52	80	27	21.4	4.9	2.8	31	10	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

1.38 € ( 1.64 € )	5 dni robocze
1.38 € ( 1.64 € )	5 dni robocze
1.48 € ( 1.76 € )	5 dni robocze
1.48 € ( 1.76 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.48 € ( 1.76 € )	5 dni robocze
1.48 € ( 1.76 € )	5 dni robocze
1.48 € ( 1.76 € )	5 dni robocze
1.48 € ( 1.76 € )	5 dni robocze
1.60 € ( 1.90 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.60 € ( 1.90 € )	5 dni robocze
1.60 € ( 1.90 € )	5 dni robocze
1.60 € ( 1.90 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.60 € ( 1.90 € )	5 dni robocze
1.60 € ( 1.90 € )	5 dni robocze
1.60 € ( 1.90 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 €0.52 € ( 0.62 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.72 € ( 2.05 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.84 € ( 2.19 € )	5 dni robocze
1.84 € ( 2.19 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.67 € ( 1.99 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.67 € ( 1.99 € )	5 dni robocze
1.67 € ( 1.99 € )	5 dni robocze
1.67 € ( 1.99 € )	5 dni robocze
1.67 € ( 1.99 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.67 € ( 1.99 € )	5 dni robocze
1.67 € ( 1.99 € )	5 dni robocze
1.77 € ( 2.11 € )	5 dni robocze
1.77 € ( 2.11 € )	5 dni robocze
1.77 € ( 2.11 € )	5 dni robocze
1.77 € ( 2.11 € )	5 dni robocze
1.77 € ( 2.11 € )	5 dni robocze
1.89 € ( 2.25 € )	5 dni robocze
1.89 € ( 2.25 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.72 € ( 2.05 € )	5 dni robocze
1.84 € ( 2.19 € )	5 dni robocze
1.84 € ( 2.19 € )	5 dni robocze
1.84 € ( 2.19 € )	5 dni robocze
1.84 €0.55 € ( 0.65 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.84 € ( 2.19 € )	5 dni robocze
1.95 € ( 2.32 € )	5 dni robocze
1.95 € ( 2.32 € )	5 dni robocze
1.95 € ( 2.32 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.95 € ( 2.32 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
1.95 € ( 2.32 € )	5 dni robocze
1.95 € ( 2.32 € )	5 dni robocze
1.95 € ( 2.32 € )	5 dni robocze
2.06 € ( 2.45 € )	5 dni robocze
2.06 € ( 2.45 € )	5 dni robocze
2.06 € ( 2.45 € )	5 dni robocze
2.06 € ( 2.45 € )	5 dni robocze
2.06 € ( 2.45 € )	5 dni robocze

Poprzednia

...

Dalej

Szczegółowe informacje

Podstawowe informacje

Podstawowe informacje

Dane techniczne

Katalog

Products homepage

Katalog (arkusz dwustronny)
