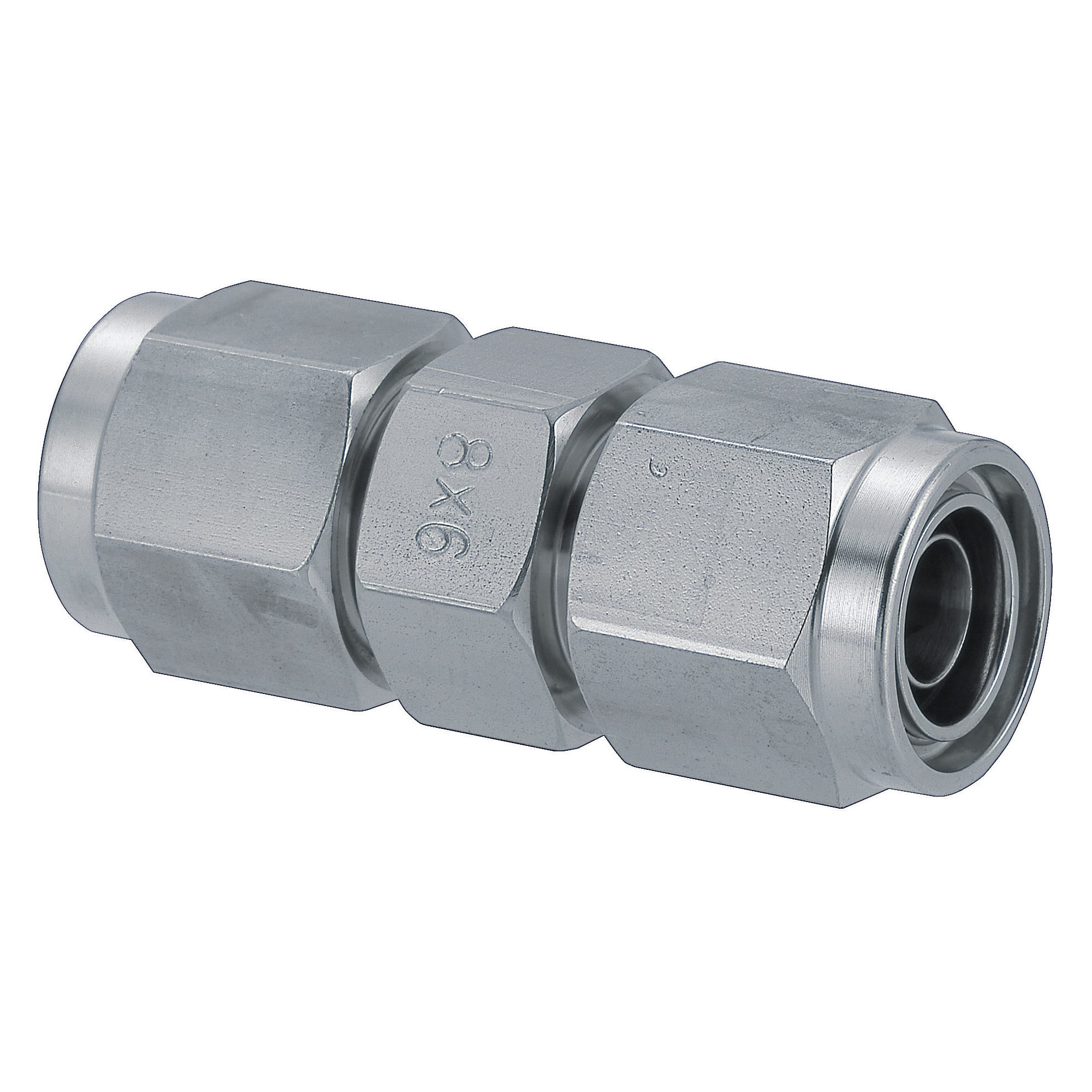

Couplings for Tubes / Nut and Sleeve Integrated / Union
Umieść kursor myszy nad ilustracją, aby ją powiększyć
Numer części:
.Rysunek konturowy i tabela specyfikacji
MCUN
[M]Material: EN 1.4401 Equiv.
Specification Table
| Part Number | — | T |
| MCPTK4 | — | 1 |
| Part Number | Applicable Tube O.D. (mm) | Applicable Tube I.D. (mm) | L | B | Wrench Flats | ||
| Type | No. | H1 | H2 | ||||
| MCUN | 4 | 4 | 2.5 | 28 | 6 | 10 | 10 |
| 6 | 6 | 4 | 32 | 7 | 12 | 12 | |
| 8 | 8 | 6 | 36 | 7.5 | 14 | 14 | |
| 10−6 | 10 | 6.5 | 40 | 8 | 17 | 17 | |
| 10 | 10 | 8 | 40 | 8 | 17 | 17 | |
| 12−8 | 12 | 8 | 44 | 9.5 | 17 | 19 | |
| 12−9 | 12 | 9 | 44 | 9.5 | 17 | 19 | |
| 12 | 12 | 10 | 44 | 9.5 | 17 | 19 | |
Lista numerów części
Liczba pozycji
Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem) | Standardowa data wysyłki |
|---|
17.00 € ( 20.23 € ) | 5 dni robocze |
20.65 € ( 24.57 € ) | 5 dni robocze |
27.45 € ( 32.67 € ) | 5 dni robocze |
25.33 € ( 30.14 € ) | 5 dni robocze |
28.96 € ( 34.46 € ) | 5 dni robocze |
26.71 € ( 31.78 € ) | 5 dni robocze |
26.71 € ( 31.78 € ) | 5 dni robocze |
Szczegółowe informacje
Podstawowe informacje
The fluids used are air and water. -Nut and sleeve with integrated fitting for tubes.
Kontury i specyfikacja
Specifications / Overview
Specifications
| Material | EN 1.4401 Equiv. | Copper Alloy |
| Applicable Fluid | Air, Water | |
| Operating Temperature Range | −65 to 260°C (Air) 0 to 100°C (Water) | −40 to 80°C |
| Max. Operating Pressure | It applies to Maximum Operating Pressure of tubes | |
| Operating Vacuum Level | -100 kPa | |
■ Structure Diagram
■ Features
With nut and sleeve in one piece,
coupling does not twist the tube being connected.
With nut and sleeve in one piece,
coupling does not twist the tube being connected.
