Support Units / Round / Support Side Retaining Ring
Kliknij obraz, aby wyświetlić go w powiększeniu
Numer części:

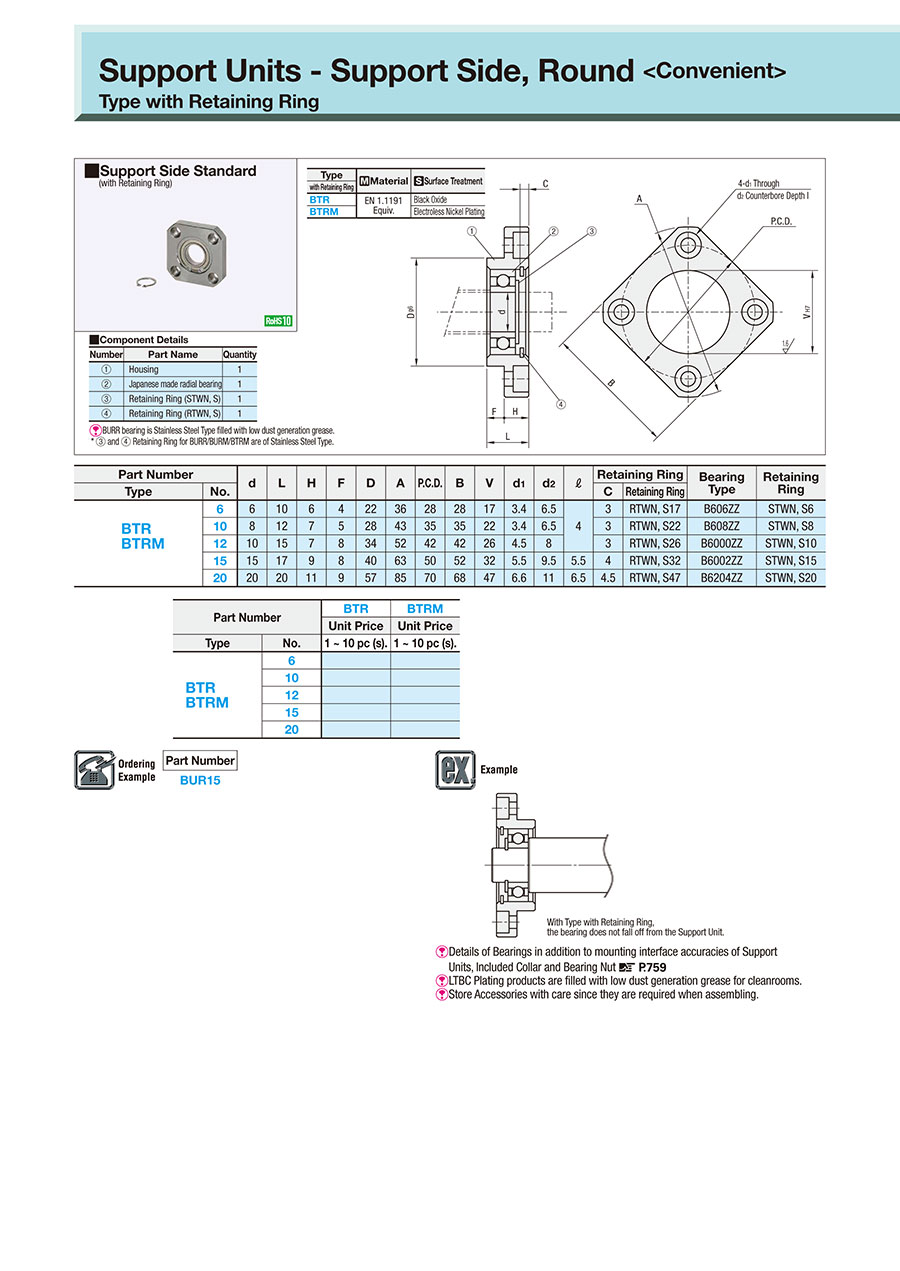

.Rysunek konturowy i tabela specyfikacji
| Type | [M] Material | [S] Surface Treatment |
| with Retaining Ring | ||
| BTR | EN 1.1191 Equiv. | Black Oxide |
| BTRM | Electroless Nickel Plating |
Specification Table
| Part Number |
| BUR15 |
■ Component Details
[ ! ] BURR bearing is Stainless Steel Type filled with low particle generation grease.
* Retaining rings (3) and (4) of BURR, BURM and BTRM are Stainless Steel Type.
| Number | Part Name | Quantity |
| (1) | Housing | 1 |
| (2) | Japanese made radial bearing | 1 |
| (3) | Retaining Ring (STWN・S) | 1 |
| (4) | Retaining Ring (RTWN・S) | 1 |
* Retaining rings (3) and (4) of BURR, BURM and BTRM are Stainless Steel Type.
| Part Number | d | L | H | F | D | A | P.C.D. | B | V | d1 | d2 | ℓ | Retaining Ring | Bearing Type | Retaining Ring | ||
| Type | No. | C | Retaining Ring | ||||||||||||||
| BTR BTRM | 6 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 17 | 3.4 | 6.5 | 4 | 3 | RTWN・S17 | B606ZZ | STWN・S6 |
| 10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 22 | 3.4 | 6.5 | 3 | RTWN・S22 | B608ZZ | STWN・S8 | ||
| 12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 26 | 4.5 | 8 | 3 | RTWN・S26 | B6000ZZ | STWN・S10 | ||
| 15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 52 | 32 | 5.5 | 9.5 | 5.5 | 4 | RTWN・S32 | B6002ZZ | STWN・S15 | |
| 20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 47 | 6.6 | 11 | 6.5 | 4.5 | RTWN・S47 | B6204ZZ | STWN・S20 | |
Lista numerów części
Liczba pozycji
Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem) | Standardowa data wysyłki |
|---|
23.67 € ( 28.17 € ) | 5 dni robocze |
25.95 € ( 30.88 € ) | 5 dni robocze |
27.45 € ( 32.67 € ) | 5 dni robocze |
33.24 € ( 39.56 € ) | 5 dni robocze |
34.64 € ( 41.22 € ) | 5 dni robocze |
27.82 € ( 33.11 € ) | 5 dni robocze |
30.98 € ( 36.87 € ) | 5 dni robocze |
32.23 € ( 38.35 € ) | 5 dni robocze |
37.03 € ( 44.07 € ) | 5 dni robocze |
44.20 € ( 52.60 € ) | 5 dni robocze |
Szczegółowe informacje
Podstawowe informacje
[Features] It can be used for the purpose of fall protection of bearings. -Round type.
Kontury i specyfikacja

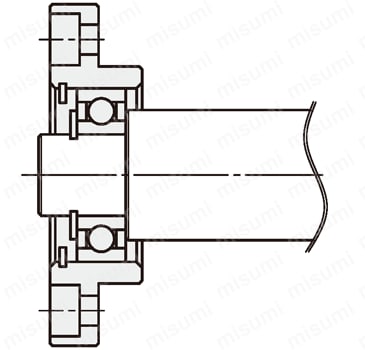

App. Example
 | For support units with Retaining Ring, the bearing does not fall off from the Support Unit. |
[ ! ] Store Accessories with care since they are required when assembling.
