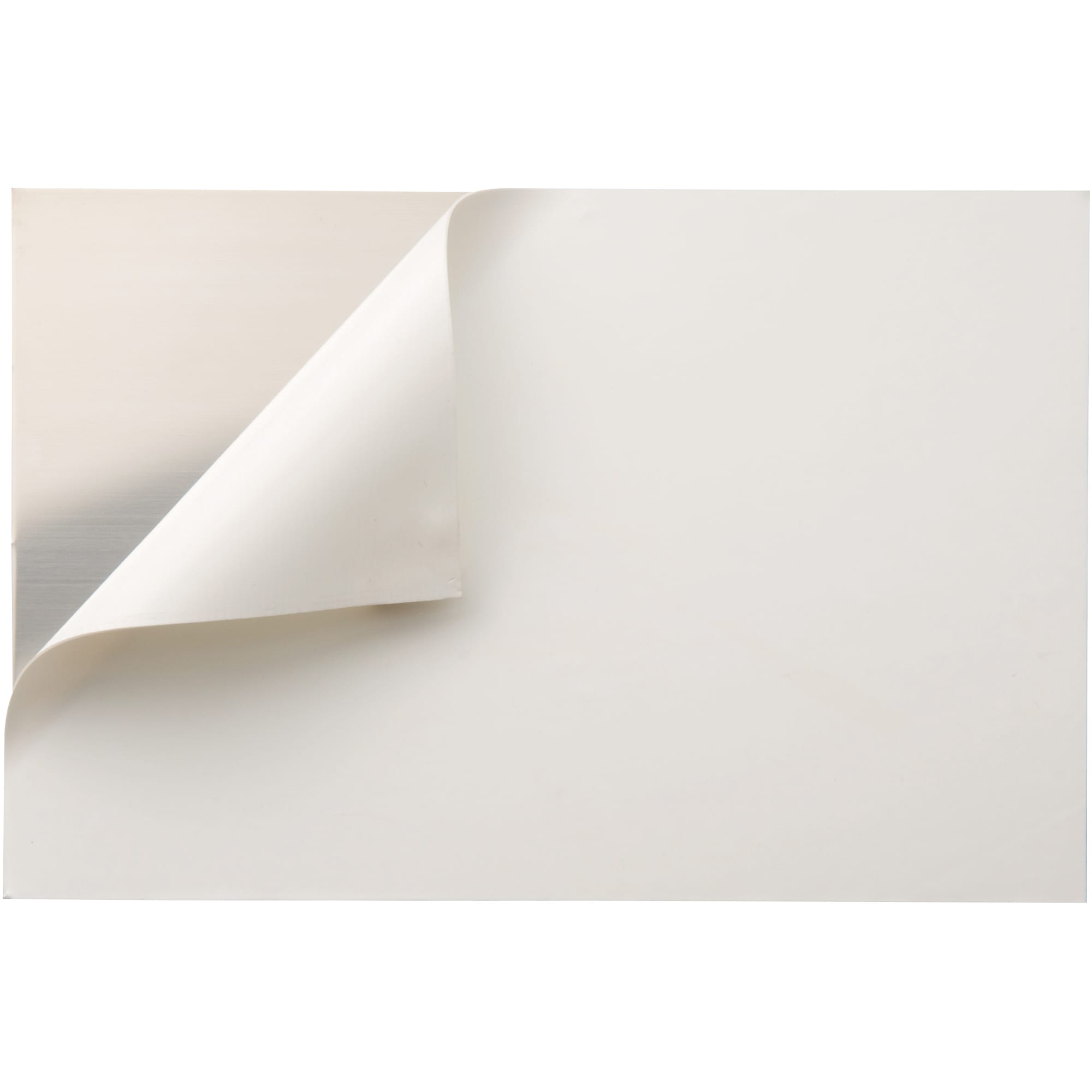

Stainless Steel Panels with Protective Sheet

Stainless Steel Panels with Protective Sheet

Umieść kursor myszy nad ilustracją, aby ją powiększyć

  • Stainless Steel Panels with Protective Sheet
  • Stainless Steel Panels with Protective Sheet
  • Stainless Steel Panels with Protective Sheet

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 5.
Ilość:

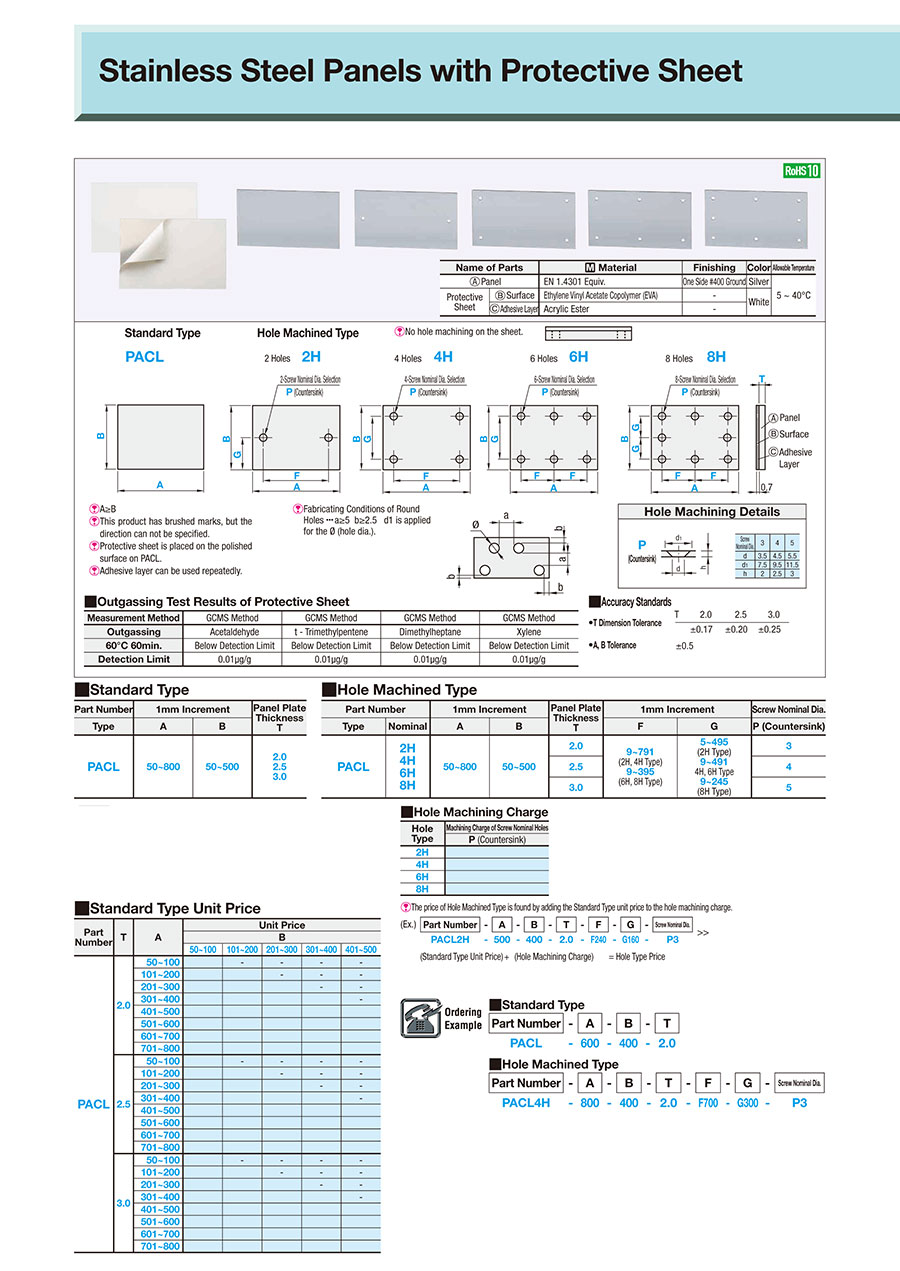

Rysunek konturowy i tabela specyfikacji

Standard Type
PACL

Hole Machined Type
2 Holes 2H

4 Holes 4H

6 Holes 6H

8 Holes 8H


[ ! ] No hole machining on the sheet.
[ ! ]A ≥ B
[ ! ] This product has brushed marks, but the direction can not be specified.
[ ! ] Glue protective sheet with the polishing surface on PACL.
[ ! ] Adhesive layer can be used repeatedly.

[ ! ] Fabricating Conditions of Round Holes: a ≥ 5, b ≥ 2.5
d1 is applied for the ø (hole dia.).

Hole Machining Details

P (Countersink)

Screw
Nominal Dia.		345
d3.54.55.5
d17.59.512
h22.53
■ Accuracy Standards
A, B Dimension Tolerance±0.5
T Dimension ToleranceT2.02.53.0
Tolerance±0.17±0.20±0.25
Name of Parts[M] MaterialFinishingColorAllowable Temperature
(A) PanelEN 1.4301 Equiv.One Side #400 GroundSilver5 to 40°C
Protective Sheet(B) SurfaceEthylene Vinyl Acetate Copolymer (EVA)—White
(C) Adhesive LayerAcrylic Ester—

Specification Table

■ Standard Type
Part Number—A—B—T
PACL—600—400—2.0
■ Hole Machined Type
Part Number—A—B—T—F—G—Screw Nominal Dia.
PACL4H—800—400—2.0—F700—G300—P3
■ Standard Type
Part Number1 mm IncrementsPanel
Plate Thickness Selection
T
TypeAB
PACL50 to 80050 to 5002.0
2.5
3.0

■ Hole Machined Type

Part Number1 mm IncrementsPanel
Plate Thickness Selection
T		1 mm IncrementsScrew Nominal Dia.
TypeNominalABFGP (Countersink)
PACL2H
4H
6H
8H		50 to 80050 to 5002.09 to 791
(2H, 4H Type)
9 to 395
(6H, 8H Type)		5 to 495
(2H Type)
9 to 491
(4H, 6H Type)
9 to 245
(8H Type)		3
2.54
3.05

Lista numerów części

Liczba pozycji
  • 1
    • Numer części
    PACL2H-[50-800/1]-[50-500/1]-[2,2.5,3]-F[9-791/1]-G[5-495/1]-P[3,4,5]
    PACL4H-[50-800/1]-[50-500/1]-[2,2.5,3]-F[9-791/1]-G[9-491/1]-P[3,4,5]
    PACL6H-[50-800/1]-[50-500/1]-[2,2.5,3]-F[9-395/1]-G[9-991/1]-P[3,4,5]
    PACL8H-[50-800/1]-[50-500/1]-[2,2.5,3]-F[9-395/1]-G[9-245/1]-P[3,4,5]
    PACL-[50-800/1]-[50-500/1]-[2,2.5,3]

    Number of Holes

    External Dimension A

    (mm)

    External Dimension B

    (mm)

    Hole Pitch [F]

    (mm)

    Hole Pitch [G]

    (mm)

    Panel Plate Thickness [T]

    (mm)

    Screw Nominal Dia. Selection [P Countersink Hole]

    		RoHS?Minimalna wielkość zamówienia
    2H (Two Holes)
    50 ～ 800
    50 ～ 500
    9 ～ 791
    5 ～ 495
    2 ～ 3
    3 ～ 5
    10
    1 szt.
    4H (Four Holes)
    50 ～ 800
    50 ～ 500
    9 ～ 791
    9 ～ 491
    2 ～ 3
    3 ～ 5
    10
    1 szt.
    6H (Six Holes)
    50 ～ 800
    50 ～ 500
    9 ～ 395
    9 ～ 991
    2 ～ 3
    3 ～ 5
    10
    1 szt.
    8H (8-Hole)
    50 ～ 800
    50 ～ 500
    9 ～ 395
    9 ～ 245
    2 ～ 3
    3 ～ 5
    10
    1 szt.
    No Hole
    50 ～ 800
    50 ～ 500
    -
    -
    2 ～ 3
    -
    10
    1 szt.
    Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)
    Standardowa data wysyłki
    -
    ( - )
    9 dni robocze
    -
    ( - )
    9 dni robocze
    -
    ( - )
    9 dni robocze
    -
    ( - )
    9 dni robocze
    -
    ( - )
    9 dni robocze
  • 1

    • Szczegółowe informacje

    Kontury i specyfikacja

    Specifications/Overview

    ■Outgassing Test Results of Protective Sheet
    Measurement MethodGCMS MethodGCMS MethodGCMS MethodGCMS Method
    OutgassingAcetaldehydet - TrimethylpenteneDimethylheptaneXylene
    60°C 60 min.Below Detection LimitBelow Detection LimitBelow Detection LimitBelow Detection Limit
    Detection Limit0.01 μg/g0.01 μg/g0.01 μg/g0.01 μg/g
