MISUMI

Switch Valves / Manually Operated / Panel Mount / 2-Port / 3-Port (NCHB4-10A)

Switch Valves / Manually Operated / Panel Mount / 2-Port / 3-Port NCHB4-10A

Kliknij obraz, aby wyświetlić go w powiększeniu

  • Switch Valves / Manually Operated / Panel Mount / 2-Port / 3-Port
  • Switch Valves / Manually Operated / Panel Mount / 2-Port / 3-Port
  • Switch Valves / Manually Operated / Panel Mount / 2-Port / 3-Port

Numer części:

NCHB4-10A
Wyczyść
  • Cena jednostkowa (bez VAT)
    72.92 €
  • Łącznie (bez VAT)
    72.92 €
    Cena z VAT: 86.77 €
  • Data wysyłki
    5 dni robocze
    Referencyjna data wysyłki: 23.06.2025
Ilość:
Ilość dostępna do zamówienia?5
Ilość
?
1 - 456+
Cena jednostkowa (bez VAT)
(Cena jednostkowa z VAT)
72.92 €
(86.77 €)
69.27 €
(82.43 €)
69.27 €
(82.43 €)
Shipping days5 days5 daysQuote

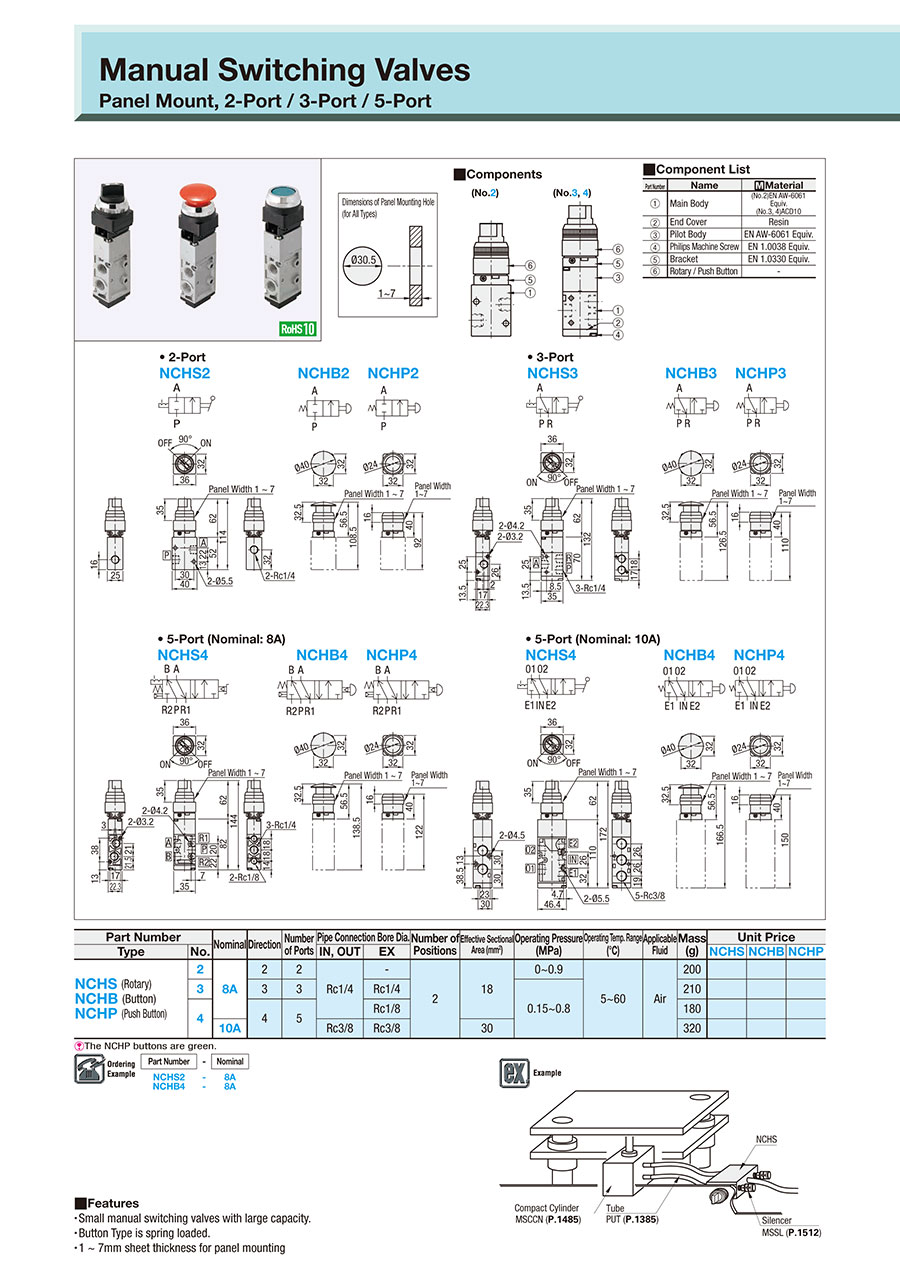

Rysunek konturowy i tabela specyfikacji

● 2-Port ● 3-Port NCHS2 NCHB2 NCHP2 NCHS3 NCHB3 NCHP3

Manual Switching Valves - Panel Mount: Related Image


● 5-Port (Nominal 8 A) ● 5-Port (Nominal 10 A) NCHS4 NCHB4 NCHP4 NCHS4 NCHB4 NCHP4
Manual Switching Valves - Panel Mount: Related Image
[!] Since it is a pilot type, it will not operate if the supply pressure is lower than 0.15 MPa or if the outlet side is exposed to the atmosphere. (Excluding NCHS2)

Specification Table

Part Number—Nominal
NCHS2
NCHB4		—
—		8 A
8 A
Part NumberNominalDirectionPort
Qty.		Pipe Connection Bore Dia.Position
Qty.		Effective Cross Sectional Area
(mm2)		Operating Pressure Range
(MPa)		Operating Temp, Range
(°C)		Used
Fluid		Mass
(g)
TypeNo.IN・OUTEX
NCHS (Rotary)
NCHB (Button)
NCHP (Push Button)		28 A22Rc1/4—2180 to 0.95 to 60Air200
333Rc1/40.15 to 0.8210
445Rc1/8180
10 ARc3/8Rc3/830320
The NCHP buttons are green.

Lista numerów części

Liczba pozycji
  • 1
    • Numer części
    NCHB4-10A

    Number of Ports

    Switching Operation

    Pipe Connection Bore Dia. (IN, OUT)

    Effective Sectional Area

    (mm2)

    Mounting Method

    Operation Status Retention

    Nominal

    Direction

    		RoHS?Minimalna wielkość zamówienia
    5
    [Push Button] Button Type
    Rc3/8
    30
    Panel Mount
    Spring Return
    10A (Rc3/8)
    4
    10
    1 szt.
    Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)
    Standardowa data wysyłki
    72.92 €
    ( 86.77 € )
    5 dni robocze
  • 1

    • Szczegółowe informacje

    Kontury i specyfikacja

    Specifications/Overview

    ■Dimensions of Panel Mounting Hole (for All Types)
    ■ Component Details
    		 ■Component List
    Part No.Name[M] Material
    (1)Main Body(No.2) EN AW-6061 Equiv.
    (No.3·4) ACD10
    (2)End CoverResin
    (3)Pilot BodyEN AW-6061 Equiv.
    (4)Philips Head Small ScrewEN 1.0038 Equiv.
    (5)BracketEN 1.0330 Equiv.
    (6)Rotary / Push Button—
    ■ Features
    ·Small manual switching valves with large capacity.
    ·Button Type is spring loaded.
    ·1 to 7 mm sheet thickness for panel mounting.

    App. Example

    Manual Switching Valves - Panel Mount: Related Image
