Caster Medium Duty CMG□

Umieść kursor myszy nad ilustracją, aby ją powiększyć

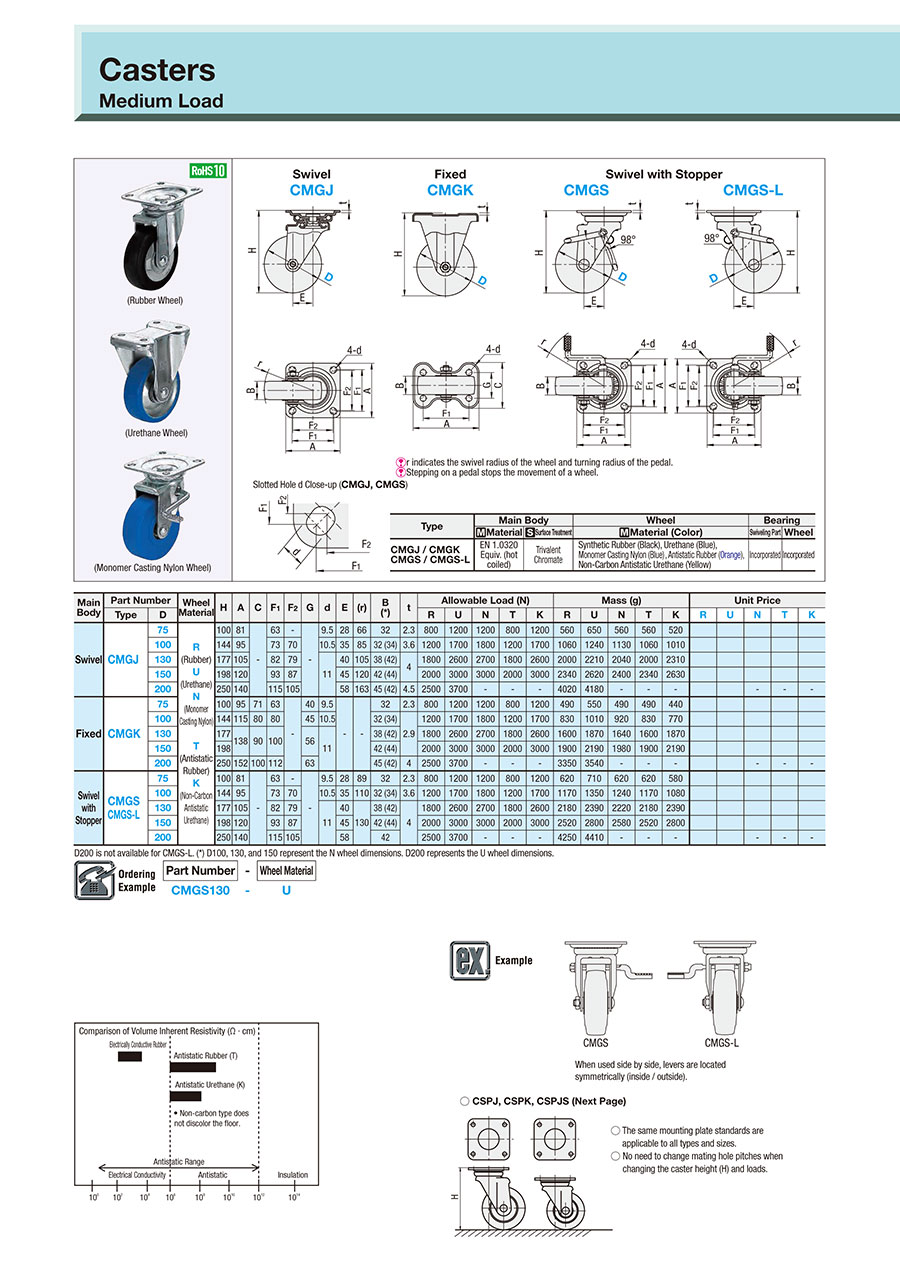

KatalogS. 2-1071

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 86.

Rysunek konturowy i tabela specyfikacji
Lista numerów części
Szczegółowe informacje
Katalog

Rysunek konturowy i tabela specyfikacji

Plate Swivel Type

Plate Mount Type

Swivel

Swivel with Stopper

Fixed

CMGJ

CMGS

CMGS－L

CMGK

Slotted Hole d Close-up
(CMGJ·CMGS)

[ ! ] r indicates the swivel radius of the wheel and turning radius of the pedal.

[ ! ] Stepping on a pedal stops the movement of a wheel.

Product Specifications

Type	Type	Mounting Direction	Mounting Hole Type	Main Body		Wheel	Bearing
				[M] Material	[S] Surface Treatment	[M]Material (Color)	Swiveling Part	Wheel
Plate Swivel Type	CMGJ	—	Slotted Hole	EN 1.0320 Equiv. (hot coiled)	Trivalent Chromate	Synthetic Rubber (Black) Urethane (Blue) Monomer Casting Nylon (Blue) Antistatic Rubber (Orange): Antistatic Non-Carbon Antistatic Urethane (Yellow): Antistatic	Provided	Provided

Plate Swivel Type (with Stopper)	CMGS	Pedal right side
	CMGS-L	Pedal left side
Plate Mount Type	CMGK	—	Round Hole

Specification Table

Part Number	—	Wheel Material
CMGS130	—	U

Main Body Type	Part Number		Wheel Material	Height H	Plate Length A	Plate Width C	F₁	F₂	G	d	E	(r)	Wheel Width B (*)	t	Allowable Load (N)					Mass (g)
Main Body Type	Type	Wheel Diameter D	Wheel Material	Height H	Plate Length A	Plate Width C	F₁	F₂	G	d	E	(r)	Wheel Width B (*)	t	R	U	N	T	K	R	U	N	T	K
Plate Swivel Type	CMGJ	75	R (Rubber) U (Urethane) N (Monomer casting nylon) T (Antistatic Rubber) K (Non-carbon antistatic urethane)	100	81	—	63	—	—	9.5	28	66	32	2.3	800	1200	1200	800	1200	560	650	560	560	520
		100		144	95		73	70		10.5	35	85	32 (*34)	3.6	1200	1700	1800	1200	1700	1060	1240	1130	1060	1010
		130		177	105		82	79		11	40	105	38 (*42)	4	1800	2600	2700	1800	2600	2000	2210	2040	2000	2310
		150		198	120		93	87			45	120	42 (*44)	4	2000	3000	3000	2000	3000	2340	2620	2400	2340	2630
		200		250	140		115	105			58	163	45 (*42)	4.5	2500	3700	—	—	—	4020	4180	—	—	—
Plate Swivel Type (with Stopper)	CMGS CMGS−L	75		100	81		63	—		9.5	28	89	32	2.3	800	1200	1200	800	1200	620	710	620	620	580
		100		144	95		73	70		10.5	35	110	32 (*34)	3.6	1200	1700	1800	1200	1700	1170	1350	1240	1170	1080
		130		177	105		82	79		11	40	130	38 (*42)	4	1800	2600	2700	1800	2600	2180	2390	2220	2180	2390
		150		198	120		93	87			45		42 (*44)		2000	3000	3000	2000	3000	2520	2800	2580	2520	2800
	CMGS	200		250	140		115	105			58		42		2500	3700	—	—	—	4250	4410	—	—	—
Plate Mount Type	CMGK	75		100	95	71	63	—	40	9.5	—	—	32	2.3	800	1200	1200	800	1200	490	550	490	490	440
		100		144	115	80	80		45	10.5			32 (*34)	2.9	1200	1700	1800	1200	1700	830	1010	920	830	770
		130		177	138	90	100		56	11			38 (*42)		1800	2600	2700	1800	2600	1600	1870	1640	1600	1870
		150		198	138	90	100		56				42 (*44)		2000	3000	3000	2000	3000	1900	2190	1980	1900	2190
		200		250	152	100	112		63				45 (*42)	4	2500	3700	—	—	—	3350	3540	—	—	—

[ ! ] No D200 is provided for CMGS-L.
[ ! ] For D100, 130, and 150 monomer casting nylon (N) and D200, wheel width B for urethane (U) is the value in (*).
[ ! ] When the allowable load or mass value is "-," the material is not available.

Example

CMGS

CMGS－L

When used side by side, levers are located symmetrically (inside/outside).

Selection Support Information

1. How to Calculate Load

Calculate the maximum value of applicable load, and then select a caster with proper allowable load.
Note that the allowable load per unit is generally calculated based on the following formula in consideration of offset load and some shock.

Allowable load per unit	=	The maximum load value
		4 pcs. × 0.8 (Using 4 Casters)

2. Swivel/Fixed

Since a swivel caster can turn, select a swivel caster if a travel direction needs to be changed.
Fixed casters have no function to turn but have excellent running straightness.

3. Stopper

There are 2 types of stoppers: stopper that stops wheel rotation and stopper that stops turning (swivel lockable type).
To stop wheel rotation and turning at the same time, select the double lockable casters. The stopper of this product is of the double lockable type.

4. Material Properties

Lista numerów części

Liczba pozycji

Dalej

Numer części

Caster Type

[H] Mounting Height

(mm)

Load Range

(daN)

Stopper

Allowable Load

(daN)

Wheel Material

Wheel Characteristics

Mounting Hole Pitch, Longitudinal Direction

(mm)

Mounting Hole Pitch, Transverse Direction

(mm)

Plate Length

(mm)

Plate Width

(mm)

[D] Wheel Diameter

(mm)

Wheel Width B

(mm)

Mounting Direction

RoHS?

Minimalna wielkość zamówienia

Plate Type Swivel	100	80.01 to 140.00	Not Provided	120	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	63	63	81	81	75	32	-	10	1 szt.
Plate Type Swivel	100	80.01 to 140.00	Not Provided	120	[Nylon] Monomer Casting Nylon	Not Provided	63	63	81	81	75	32	-	10	1 szt.
Plate Type Swivel	100	35.01 to 80.00	Not Provided	80	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	63	63	81	81	75	32	-	10	1 szt.
Plate Type Swivel	100	35.01 to 80.00	Not Provided	80	[Synthetic Rubber] Antistatic Rubber	Antistatic	63	63	81	81	75	32	-	10	1 szt.
Plate Type Swivel	100	80.01 to 140.00	Not Provided	120	[Urethane] Urethane (General)	Not Provided	63	63	81	81	75	32	-	10	1 szt.
Plate Type Swivel	144	140.01 to 220.00	Not Provided	170	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	73	70	95	95	100	32	-	10	1 szt.
Plate Type Swivel	144	140.01 to 220.00	Not Provided	180	[Nylon] Monomer Casting Nylon	Not Provided	73	70	95	95	100	34	-	10	1 szt.
Plate Type Swivel	144	80.01 to 140.00	Not Provided	120	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	73	70	95	95	100	32	-	10	1 szt.
Plate Type Swivel	144	80.01 to 140.00	Not Provided	120	[Synthetic Rubber] Antistatic Rubber	Antistatic	73	70	95	95	100	32	-	10	1 szt.
Plate Type Swivel	144	140.01 to 220.00	Not Provided	170	[Urethane] Urethane (General)	Not Provided	73	70	95	95	100	32	-	10	1 szt.
Plate Type Swivel	177	220.01 to 320.00	Not Provided	260	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	82	79	105	105	130	38	-	10	1 szt.
Plate Type Swivel	177	220.01 to 320.00	Not Provided	270	[Nylon] Monomer Casting Nylon	Not Provided	82	79	105	105	130	42	-	10	1 szt.
Plate Type Swivel	177	140.01 to 220.00	Not Provided	180	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	82	79	105	105	130	38	-	10	1 szt.
Plate Type Swivel	177	140.01 to 220.00	Not Provided	180	[Synthetic Rubber] Antistatic Rubber	Antistatic	82	79	105	105	130	38	-	10	1 szt.
Plate Type Swivel	177	220.01 to 320.00	Not Provided	260	[Urethane] Urethane (General)	Not Provided	82	79	105	105	130	38	-	10	1 szt.
Plate Type Swivel	198	220.01 to 320.00	Not Provided	300	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	93	87	120	120	150	42	-	10	1 szt.
Plate Type Swivel	198	220.01 to 320.00	Not Provided	300	[Nylon] Monomer Casting Nylon	Not Provided	93	87	120	120	150	44	-	10	1 szt.
Plate Type Swivel	198	140.01 to 220.00	Not Provided	200	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	93	87	120	120	150	42	-	10	1 szt.
Plate Type Swivel	198	140.01 to 220.00	Not Provided	200	[Synthetic Rubber] Antistatic Rubber	Antistatic	93	87	120	120	150	42	-	10	1 szt.
Plate Type Swivel	198	220.01 to 320.00	Not Provided	300	[Urethane] Urethane (General)	Not Provided	93	87	120	120	150	42	-	10	1 szt.
Plate Type Swivel	250	220.01 to 320.00	Not Provided	250	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	115	105	140	140	200	45	-	10	1 szt.
Plate Type Swivel	250	320.01 to 485.00	Not Provided	370	[Urethane] Urethane (General)	Not Provided	115	105	140	140	200	42	-	10	1 szt.
Plate Type Fixed	100	80.01 to 140.00	Not Provided	120	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	63	40	95	71	75	32	-	10	1 szt.
Plate Type Fixed	100	80.01 to 140.00	Not Provided	120	[Nylon] Monomer Casting Nylon	Not Provided	63	40	95	71	75	32	-	10	1 szt.
Plate Type Fixed	100	35.01 to 80.00	Not Provided	80	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	63	40	95	71	75	32	-	10	1 szt.
Plate Type Fixed	100	35.01 to 80.00	Not Provided	80	[Synthetic Rubber] Antistatic Rubber	Antistatic	63	40	95	71	75	32	-	10	1 szt.
Plate Type Fixed	100	80.01 to 140.00	Not Provided	120	[Urethane] Urethane (General)	Not Provided	63	40	95	71	75	32	-	10	1 szt.
Plate Type Fixed	144	140.01 to 220.00	Not Provided	170	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	80	45	115	80	100	32	-	10	1 szt.
Plate Type Fixed	144	140.01 to 220.00	Not Provided	180	[Nylon] Monomer Casting Nylon	Not Provided	80	45	115	80	100	34	-	10	1 szt.
Plate Type Fixed	144	80.01 to 140.00	Not Provided	120	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	80	45	115	80	100	32	-	10	1 szt.
Plate Type Fixed	144	80.01 to 140.00	Not Provided	120	[Synthetic Rubber] Antistatic Rubber	Antistatic	80	45	115	80	100	32	-	10	1 szt.
Plate Type Fixed	144	140.01 to 220.00	Not Provided	170	[Urethane] Urethane (General)	Not Provided	80	45	115	80	100	32	-	10	1 szt.
Plate Type Fixed	177	220.01 to 320.00	Not Provided	260	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	100	56	138	90	130	38	-	10	1 szt.
Plate Type Fixed	177	220.01 to 320.00	Not Provided	270	[Nylon] Monomer Casting Nylon	Not Provided	100	56	138	90	130	42	-	10	1 szt.
Plate Type Fixed	177	140.01 to 220.00	Not Provided	180	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	100	56	138	90	130	38	-	10	1 szt.
Plate Type Fixed	177	140.01 to 220.00	Not Provided	180	[Synthetic Rubber] Antistatic Rubber	Antistatic	100	56	138	90	130	38	-	10	1 szt.
Plate Type Fixed	177	220.01 to 320.00	Not Provided	260	[Urethane] Urethane (General)	Not Provided	100	56	138	90	130	38	-	10	1 szt.
Plate Type Fixed	198	220.01 to 320.00	Not Provided	300	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	100	56	138	90	150	42	-	10	1 szt.
Plate Type Fixed	198	220.01 to 320.00	Not Provided	300	[Nylon] Monomer Casting Nylon	Not Provided	100	56	138	90	150	44	-	10	1 szt.
Plate Type Fixed	198	140.01 to 220.00	Not Provided	200	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	100	56	138	90	150	42	-	10	1 szt.
Plate Type Fixed	198	140.01 to 220.00	Not Provided	200	[Synthetic Rubber] Antistatic Rubber	Antistatic	100	56	138	90	150	42	-	10	1 szt.
Plate Type Fixed	198	220.01 to 320.00	Not Provided	300	[Urethane] Urethane (General)	Not Provided	100	56	138	90	150	42	-	10	1 szt.
Plate Type Fixed	250	220.01 to 320.00	Not Provided	250	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	112	63	152	100	200	45	-	10	1 szt.
Plate Type Fixed	250	320.01 to 485.00	Not Provided	370	[Urethane] Urethane (General)	Not Provided	112	63	152	100	200	42	-	10	1 szt.
Plate Type Swivel	100	80.01 to 140.00	With Double Stopper (Rotation + Swivel)	120	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	63	63	81	81	75	32	Right Handle	10	1 szt.
Plate Type Swivel	100	80.01 to 140.00	With Double Stopper (Rotation + Swivel)	120	[Nylon] Monomer Casting Nylon	Not Provided	63	63	81	81	75	32	Right Handle	10	1 szt.
Plate Type Swivel	100	35.01 to 80.00	With Double Stopper (Rotation + Swivel)	80	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	63	63	81	81	75	32	Right Handle	10	1 szt.
Plate Type Swivel	100	35.01 to 80.00	With Double Stopper (Rotation + Swivel)	80	[Synthetic Rubber] Antistatic Rubber	Antistatic	63	63	81	81	75	32	Right Handle	10	1 szt.
Plate Type Swivel	100	80.01 to 140.00	With Double Stopper (Rotation + Swivel)	120	[Urethane] Urethane (General)	Not Provided	63	63	81	81	75	32	Right Handle	10	1 szt.
Plate Type Swivel	144	140.01 to 220.00	With Double Stopper (Rotation + Swivel)	170	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	73	70	95	95	100	32	Right Handle	10	1 szt.
Plate Type Swivel	144	140.01 to 220.00	With Double Stopper (Rotation + Swivel)	180	[Nylon] Monomer Casting Nylon	Not Provided	73	70	95	95	100	34	Right Handle	10	1 szt.
Plate Type Swivel	144	80.01 to 140.00	With Double Stopper (Rotation + Swivel)	120	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	73	70	95	95	100	32	Right Handle	10	1 szt.
Plate Type Swivel	144	80.01 to 140.00	With Double Stopper (Rotation + Swivel)	120	[Synthetic Rubber] Antistatic Rubber	Antistatic	73	70	95	95	100	32	Right Handle	10	1 szt.
Plate Type Swivel	144	140.01 to 220.00	With Double Stopper (Rotation + Swivel)	170	[Urethane] Urethane (General)	Not Provided	73	70	95	95	100	32	Right Handle	10	1 szt.
Plate Type Swivel	177	220.01 to 320.00	With Double Stopper (Rotation + Swivel)	260	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	82	79	105	105	130	38	Right Handle	10	1 szt.
Plate Type Swivel	177	220.01 to 320.00	With Double Stopper (Rotation + Swivel)	270	[Nylon] Monomer Casting Nylon	Not Provided	82	79	105	105	130	42	Right Handle	10	1 szt.
Plate Type Swivel	177	140.01 to 220.00	With Double Stopper (Rotation + Swivel)	180	[Synthetic Rubber] Synthetic Rubber (General)	Not Provided	82	79	105	105	130	38	Right Handle	10	1 szt.
Plate Type Swivel	177	140.01 to 220.00	With Double Stopper (Rotation + Swivel)	180	[Synthetic Rubber] Antistatic Rubber	Antistatic	82	79	105	105	130	38	Right Handle	10	1 szt.
Plate Type Swivel	177	220.01 to 320.00	With Double Stopper (Rotation + Swivel)	260	[Urethane] Urethane (General)	Not Provided	82	79	105	105	130	38	Right Handle	10	1 szt.
Plate Type Swivel	198	220.01 to 320.00	With Double Stopper (Rotation + Swivel)	300	[Urethane] Non-Carbon Antistatic Urethane	Antistatic	93	87	120	120	150	42	Right Handle	10	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

42.44 € ( 50.50 € )	5 dni robocze
22.55 € ( 26.83 € )	5 dni robocze
8.57 € ( 10.20 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
20.65 € ( 24.57 € )	5 dni robocze
15.61 € ( 18.58 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
46.73 € ( 55.61 € )	5 dni robocze
32.13 € ( 38.23 € )	5 dni robocze
11.71 € ( 13.93 € )	5 dni robocze
28.83 € ( 34.31 € )	5 dni robocze
22.57 € ( 26.86 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
81.98 € ( 97.56 € )	5 dni robocze
59.70 € ( 71.04 € )	5 dni robocze
21.13 € ( 25.14 € )	5 dni robocze
41.31 € ( 49.16 € )	5 dni robocze
29.59 € ( 35.21 € )	5 dni robocze
81.23 € ( 96.66 € )	5 dni robocze
66.62 € ( 79.28 € )	5 dni robocze
21.57 € ( 25.67 € )	5 dni robocze
46.35 € ( 55.16 € )	5 dni robocze
44.04 € ( 52.41 € )	5 dni robocze
58.02 € ( 69.04 € )	5 dni robocze
57.69 € ( 68.65 € )	5 dni robocze
40.43 € ( 48.11 € )	5 dni robocze
21.40 € ( 25.47 € )	5 dni robocze
6.43 € ( 7.65 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
16.87 € ( 20.08 € )	5 dni robocze
13.23 € ( 15.74 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
45.46 € ( 54.10 € )	5 dni robocze
29.10 € ( 34.63 € )	5 dni robocze
9.56 € ( 11.38 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
22.17 € ( 26.38 € )	5 dni robocze
19.16 € ( 22.80 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
79.09 € ( 94.12 € )	5 dni robocze
56.80 € ( 67.59 € )	5 dni robocze
15.69 € ( 18.67 € )	5 dni robocze
31.86 € ( 37.91 € )	5 dni robocze
26.07 € ( 31.02 € )	5 dni robocze
83.38 € ( 99.22 € )	5 dni robocze
63.35 € ( 75.39 € )	5 dni robocze
17.21 € ( 20.48 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
37.27 € ( 44.35 € )	5 dni robocze
30.35 € ( 36.12 € )	5 dni robocze
35.26 € ( 41.96 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
50.62 € ( 60.24 € )	5 dni robocze
54.91 € ( 65.34 € )	5 dni robocze
28.08 € ( 33.42 € )	5 dni robocze
14.61 € ( 17.39 € )	5 dni robocze
25.82 € ( 30.73 € )	5 dni robocze
21.66 € ( 25.78 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
55.92 € ( 66.54 € )	5 dni robocze
37.65 € ( 44.80 € )	5 dni robocze
20.60 € ( 24.51 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
38.29 € ( 45.57 € )	5 dni robocze
25.43 € ( 30.26 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
93.81 € ( 111.63 € )	5 dni robocze
65.73 € ( 78.22 € )	5 dni robocze
37.00 € ( 44.03 € )	5 dni robocze
55.03 € ( 65.49 € )	18 dni robocze
35.76 € ( 42.55 € )	5 dni robocze
97.73 € ( 116.30 € )	5 dni robocze
