MISUMI

Keyless Bushings / Standard

Umieść kursor myszy nad ilustracją, aby ją powiększyć

KatalogS. 1-1491

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 112.

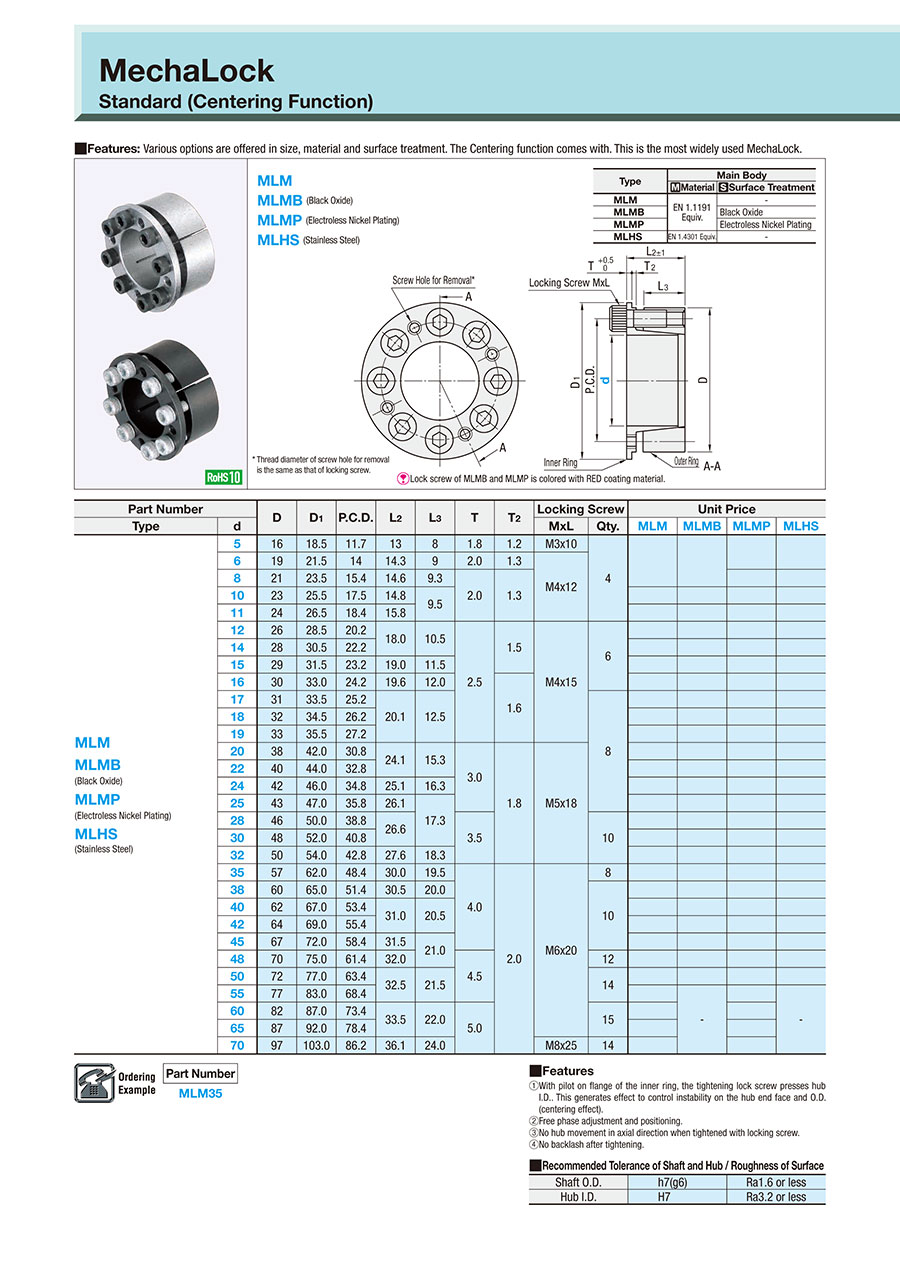

Rysunek konturowy i tabela specyfikacji
Lista numerów części
Szczegółowe informacje
Katalog

Rysunek konturowy i tabela specyfikacji

Type	Main Body
Type	Material	Surface Treatment
MLM	EN 1.1191 Equiv.	-
MLMB		Black Oxide
MLMP		Electroless Nickel Plating
MLHS	EN 1.4301 Equiv.	-

Specifications

Part Number

MLM35

Part Number		D	D₁	P.C.D.	L₂	L₃	T	T₂	Locking Screw		Unit Price
Type	d	D	D₁	P.C.D.	L₂	L₃	T	T₂	MxL	Qty.	MLM	MLMB	MLMP	MLHS
MLM MLMB (Black Oxide) MLMP (Electroless Nickel Plating) MLHS (Stainless Steel)	5	16	18.5	11.7	13	8	1.8	1.2	M3x10	4
	6	19	21.5	14	14.3	9	2.0	1.3	M4x12
	8	21	23.5	15.4	14.6	9.3	2.0	1.3
	10	23	25.5	17.5	14.8	9.5
	11	24	26.5	18.4	15.8	9.5
	12	26	28.5	20.2	18.0	10.5	2.5	1.5	M4x15	6
	14	28	30.5	22.2	18.0	10.5
	15	29	31.5	23.2	19.0	11.5
	16	30	33.0	24.2	19.6	12.0		1.6
	17	31	33.5	25.2	20.1	12.5				8
	18	32	34.5	26.2
	19	33	35.5	27.2
	20	38	42.0	30.8	24.1	15.3	3.0	1.8	M5x18
	22	40	44.0	32.8	24.1	15.3
	24	42	46.0	34.8	25.1	16.3
	25	43	47.0	35.8	26.1	17.3
	28	46	50.0	38.8	26.6		3.5			10
	30	48	52.0	40.8	26.6
	32	50	54.0	42.8	27.6	18.3
	35	57	62.0	48.4	30.0	19.5	4.0	2.0	M6x20	8
	38	60	65.0	51.4	30.5	20.0				10
	40	62	67.0	53.4	31.0	20.5
	42	64	69.0	55.4	31.0	20.5
	45	67	72.0	58.4	31.5	21.0
	48	70	75.0	61.4	32.0	21.0	4.5			12
	50	72	77.0	63.4	32.5	21.5				14
	55	77	83.0	68.4	32.5	21.5				14		-		-
	60	82	87.0	73.4	33.5	22.0	5.0			15
	65	87	92.0	78.4	33.5	22.0				15
	70	97	103.0	86.2	36.1	24.0			M8x25	14

Lista numerów części

Liczba pozycji

Dalej

Numer części

Body Material

Shaft Bore Dia. d

(mm)

Max. Allowable Torque Range

(N•m)

Main Body Surface Treatment

Hub Dia. D

(mm)

Max. Allowable Torque

(N•m)

Allowable Thrust Load

(kN)

Overall Length

(mm)

Outer Dia. D1 (or D)

(mm)

RoHS?

Minimalna wielkość zamówienia

EN 1.4301 Equiv.	5	2.0 to 20.0	Not Provided	16	2.8	1.13	13	18.5	10	1 szt.
EN 1.4301 Equiv.	6	2.0 to 20.0	Not Provided	19	7.8	2.54	14.3	21.5	10	1 szt.
EN 1.4301 Equiv.	8	2.0 to 20.0	Not Provided	21	10.7	2.64	14.6	23.5	10	1 szt.
EN 1.4301 Equiv.	10	2.0 to 20.0	Not Provided	23	12.7	2.55	14.8	25.5	10	1 szt.
EN 1.4301 Equiv.	11	2.0 to 20.0	Not Provided	24	14.7	2.64	15.8	26.5	10	1 szt.
EN 1.4301 Equiv.	12	20.1 to 50.0	Not Provided	26	24.5	4.02	18	28.5	10	1 szt.
EN 1.4301 Equiv.	14	20.1 to 50.0	Not Provided	28	28.4	4.02	18	30.5	10	1 szt.
EN 1.4301 Equiv.	15	20.1 to 50.0	Not Provided	29	30.4	4.02	19	31.5	10	1 szt.
EN 1.4301 Equiv.	16	20.1 to 50.0	Not Provided	30	32.3	4.02	19.6	33	10	1 szt.
EN 1.4301 Equiv.	17	20.1 to 50.0	Not Provided	31	46.1	5.39	20.1	33.5	10	1 szt.
EN 1.4301 Equiv.	18	20.1 to 50.0	Not Provided	32	49	5.39	20.1	34.5	10	1 szt.
EN 1.4301 Equiv.	19	50.1 to 70.0	Not Provided	33	51.9	5.39	20.1	35.5	10	1 szt.
EN 1.4301 Equiv.	20	100.1 to 150.0	Not Provided	38	121.6	12.16	24.1	42	10	1 szt.
EN 1.4301 Equiv.	22	100.1 to 150.0	Not Provided	40	133.4	12.06	24.1	44	10	1 szt.
EN 1.4301 Equiv.	24	100.1 to 150.0	Not Provided	42	146.1	12.16	25.1	46	10	1 szt.
EN 1.4301 Equiv.	25	150.1 to 200.0	Not Provided	43	153	12.16	26.1	47	10	1 szt.
EN 1.4301 Equiv.	28	200.1 to 300.0	Not Provided	46	213.8	15.2	26.6	50	10	1 szt.
EN 1.4301 Equiv.	30	200.1 to 300.0	Not Provided	48	229.5	15.3	26.6	52	10	1 szt.
EN 1.4301 Equiv.	32	200.1 to 300.0	Not Provided	50	244.2	15.2	27.6	54	10	1 szt.
EN 1.4301 Equiv.	35	300.1 to 500.0	Not Provided	57	301.1	17.16	30	62	10	1 szt.
EN 1.4301 Equiv.	38	300.1 to 500.0	Not Provided	60	409	21.48	30.5	65	10	1 szt.
EN 1.4301 Equiv.	40	300.1 to 500.0	Not Provided	62	430.6	21.48	31	67	10	1 szt.
EN 1.4301 Equiv.	42	300.1 to 500.0	Not Provided	64	452.2	21.48	31	69	10	1 szt.
EN 1.4301 Equiv.	45	300.1 to 500.0	Not Provided	67	484.6	21.48	31.5	72	10	1 szt.
EN 1.4301 Equiv.	48	500.1 to 700.0	Not Provided	70	620.9	25.8	32	75	10	1 szt.
EN 1.4301 Equiv.	50	700.1 to 1000.0	Not Provided	72	754.3	30.11	32.5	77	10	1 szt.
[Steel] EN 1.1191 Equiv.	5	2.0 to 20.0	Not Provided	16	7	2.64	13	18.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	6	2.0 to 20.0	Not Provided	19	14	2.94	14.3	21.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	8	2.0 to 20.0	Not Provided	21	22	4.83	14.6	23.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	10	20.1 to 50.0	Not Provided	23	25	5.1	14.8	25.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	11	20.1 to 50.0	Not Provided	24	30	5.3	15.8	26.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	12	20.1 to 50.0	Not Provided	26	50	7.36	18	28.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	14	50.1 to 70.0	Not Provided	28	65	9.02	18	30.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	15	70.1 to 100.0	Not Provided	29	70	9.91	19	31.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	16	70.1 to 100.0	Not Provided	30	75	10	19.6	33	10	1 szt.
[Steel] EN 1.1191 Equiv.	17	70.1 to 100.0	Not Provided	31	110	10.1	20.1	33.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	18	70.1 to 100.0	Not Provided	32	115	10.2	20.1	34.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	19	70.1 to 100.0	Not Provided	33	120	10.3	20.1	35.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	20	200.1 to 300.0	Not Provided	38	220	21.6	24.1	42	10	1 szt.
[Steel] EN 1.1191 Equiv.	22	200.1 to 300.0	Not Provided	40	290	22.6	24.1	44	10	1 szt.
[Steel] EN 1.1191 Equiv.	24	300.1 to 500.0	Not Provided	42	320	29.9	25.1	46	10	1 szt.
[Steel] EN 1.1191 Equiv.	25	300.1 to 500.0	Not Provided	43	350	31.4	26.1	47	10	1 szt.
[Steel] EN 1.1191 Equiv.	28	300.1 to 500.0	Not Provided	46	380	31.4	26.6	50	10	1 szt.
[Steel] EN 1.1191 Equiv.	30	300.1 to 500.0	Not Provided	48	410	33.3	26.6	52	10	1 szt.
[Steel] EN 1.1191 Equiv.	32	500.1 to 700.0	Not Provided	50	440	33.3	27.6	54	10	1 szt.
[Steel] EN 1.1191 Equiv.	35	700.1 to 1000.0	Not Provided	57	720	47.6	30	62	10	1 szt.
[Steel] EN 1.1191 Equiv.	38	1000.1 to 3000.0	Not Provided	60	770	49.4	30.5	65	10	1 szt.
[Steel] EN 1.1191 Equiv.	40	1000.1 to 3000.0	Not Provided	62	810	50.3	31	67	10	1 szt.
[Steel] EN 1.1191 Equiv.	42	1000.1 to 3000.0	Not Provided	64	850	51.50	31	69	10	1 szt.
[Steel] EN 1.1191 Equiv.	45	1000.1 to 3000.0	Not Provided	67	1200	56.9	31.5	72	10	1 szt.
[Steel] EN 1.1191 Equiv.	48	1000.1 to 3000.0	Not Provided	70	1200	58.4	32	75	10	1 szt.
[Steel] EN 1.1191 Equiv.	50	1000.1 to 3000.0	Not Provided	72	1500	68.2	32.5	77	10	1 szt.
[Steel] EN 1.1191 Equiv.	55	1000.1 to 3000.0	Not Provided	77	1600	68.5	32.5	83	10	1 szt.
[Steel] EN 1.1191 Equiv.	60	1000.1 to 3000.0	Not Provided	82	1900	68.7	33.5	87	10	1 szt.
[Steel] EN 1.1191 Equiv.	65	1000.1 to 3000.0	Not Provided	87	2000	68.7	33.5	92	10	1 szt.
[Steel] EN 1.1191 Equiv.	70	3000.1 to 10000.0	Not Provided	97	3400	93.2	36.1	103	10	1 szt.
[Steel] EN 1.1191 Equiv.	5	2.0 to 20.0	Black Oxide	16	7	2.64	13	18.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	6	2.0 to 20.0	Black Oxide	19	14	2.94	14.3	21.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	8	2.0 to 20.0	Black Oxide	21	22	4.83	14.6	23.5	10	1 szt.
[Steel] EN 1.1191 Equiv.	10	20.1 to 50.0	Black Oxide	23	25	5.1	14.8	25.5	10	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

111.20 € ( 132.33 € )	5 dni robocze
111.20 € ( 132.33 € )	5 dni robocze
91.69 € ( 109.11 € )	5 dni robocze
95.21 € ( 113.30 € )	5 dni robocze
100.37 € ( 119.44 € )	5 dni robocze
102.13 € ( 121.53 € )	5 dni robocze
103.77 € ( 123.49 € )	5 dni robocze
110.70 € ( 131.73 € )	5 dni robocze
112.48 € ( 133.85 € )	5 dni robocze
112.48 € ( 133.85 € )	5 dni robocze
141.05 € ( 167.85 € )	5 dni robocze
115.99 € ( 138.03 € )	5 dni robocze
121.16 € ( 144.18 € )	5 dni robocze
124.56 € ( 148.23 € )	5 dni robocze
126.32 € ( 150.32 € )	5 dni robocze
131.49 € ( 156.47 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
136.76 € ( 162.74 € )	5 dni robocze
141.93 € ( 168.90 € )	5 dni robocze
145.33 € ( 172.94 € )	5 dni robocze
147.09 € ( 175.04 € )	5 dni robocze
148.87 € ( 177.16 € )	5 dni robocze
154.02 € ( 183.28 € )	5 dni robocze
195.96 € ( 233.19 € )	5 dni robocze
164.48 € ( 195.73 € )	5 dni robocze
169.64 € ( 201.87 € )	5 dni robocze
183.49 € ( 218.35 € )	5 dni robocze
35.76 € ( 42.55 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
35.76 € ( 42.55 € )	5 dni robocze
35.76 € ( 42.55 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
37.16 € ( 44.22 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
39.16 € ( 46.60 € )	5 dni robocze
39.92 € ( 47.50 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
40.56 € ( 48.27 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
43.20 € ( 51.41 € )	5 dni robocze
43.96 € ( 52.31 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
43.96 € ( 52.31 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
45.34 € ( 53.95 € )	5 dni robocze
45.34 € ( 53.95 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
47.36 € ( 56.36 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
48.61 € ( 57.85 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
49.37 € ( 58.75 € )	5 dni robocze
51.39 € ( 61.15 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
53.40 € ( 63.55 € )	5 dni robocze
56.68 € ( 67.45 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
56.80 € ( 67.59 € )	5 dni robocze
57.42 € ( 68.33 € )	5 dni robocze
58.18 € ( 69.23 € )	5 dni robocze
65.36 € ( 77.78 € )	5 dni robocze
61.58 € ( 73.28 € )	5 dni robocze
69.77 € ( 83.03 € )	5 dni robocze
66.24 € ( 78.83 € )	5 dni robocze
71.65 € ( 85.26 € )	5 dni robocze
75.69 € ( 90.07 € )	5 dni robocze
84.76 € ( 100.86 € )	5 dni robocze
89.30 € ( 106.27 € )	5 dni robocze
106.92 € ( 127.23 € )	5 dni robocze
54.91 € ( 65.34 € )	5 dni robocze
54.91 € ( 65.34 € )	5 dni robocze
54.91 € ( 65.34 € )	5 dni robocze
56.41 € ( 67.13 € )	5 dni robocze
