MISUMI

Keyless Bushings / Compact(Lista numerów części: str. 2)

Umieść kursor myszy nad ilustracją, aby ją powiększyć

KatalogS. 1-1495

Numer części:

Znaleziono następującą liczbę niepotwierdzonych proponowanych produktów: 75.

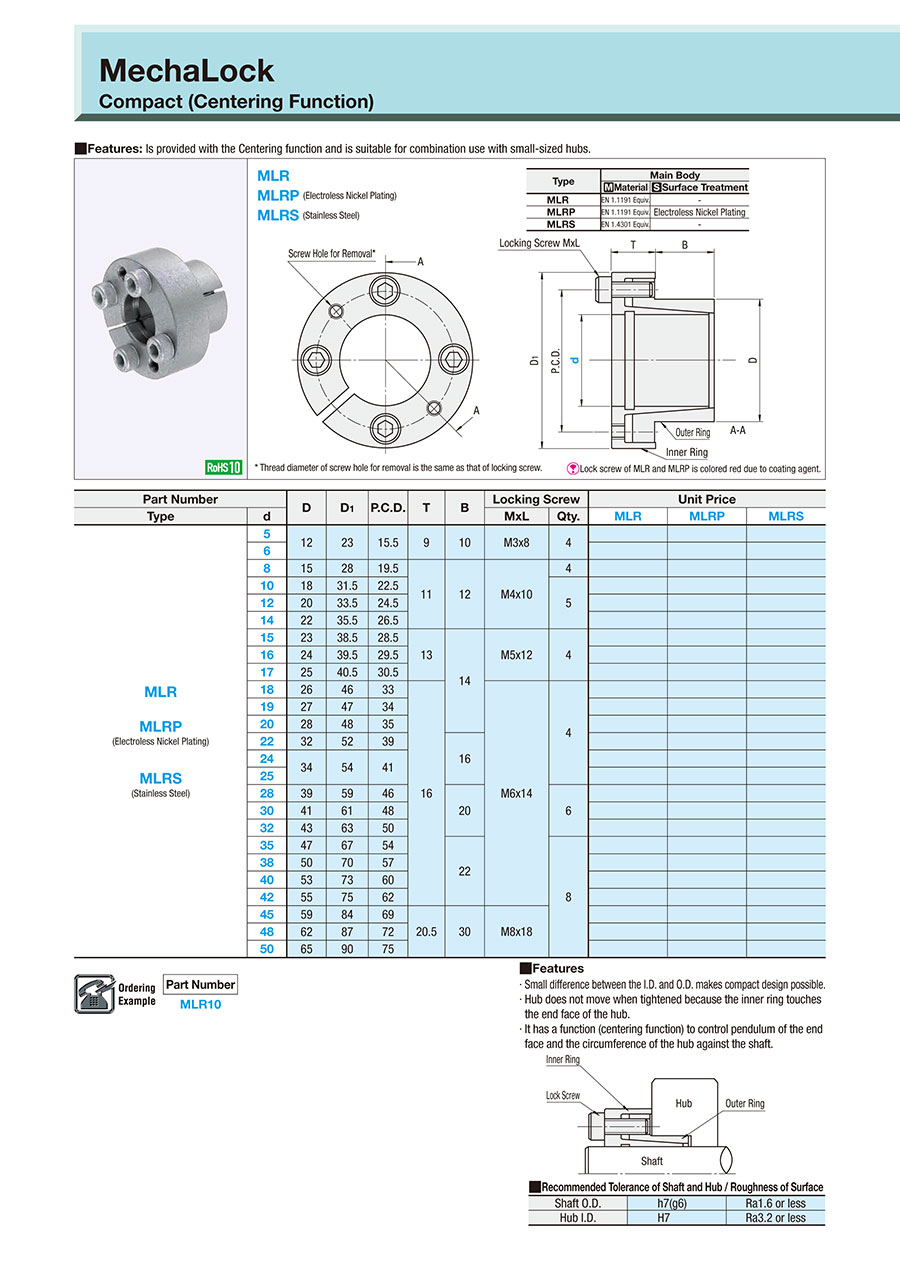

Rysunek konturowy i tabela specyfikacji
Lista numerów części
Szczegółowe informacje
Katalog

Rysunek konturowy i tabela specyfikacji

Type	Main Body
Type	Material	Surface Treatment
MLR	EN 1.1191 Equiv.	-
MLRP	EN 1.1191 Equiv.	Electroless Nickel Plating
MLRS	EN 1.4301 Equiv.	-

Specifications

Part Number

MLR10

Part Number		D	D₁	P.C.D.	T	B	Locking Screw		Unit Price
Type	d	D	D₁	P.C.D.	T	B	MxL	Qty.	MLR	MLRP	MLRS
MLR MLRP (Electroless Nickel Plating) MLRS (Stainless Steel)	5	12	23	15.5	9	10	M3x8	4
	6	12	23	15.5	9	10	M3x8	4
	8	15	28	19.5	11	12	M4x10	4
	10	18	31.5	22.5				5
	12	20	33.5	24.5
	14	22	35.5	26.5
	15	23	38.5	28.5	13	14	M5x12	4
	16	24	39.5	29.5
	17	25	40.5	30.5
	18	26	46	33	16		M6x14	4
	19	27	47	34
	20	28	48	35
	22	32	52	39		16
	24	34	54	41
	25	34	54	41
	28	39	59	46		20		6
	30	41	61	48
	32	43	63	50
	35	47	67	54		22		8
	38	50	70	57
	40	53	73	60
	42	55	75	62
	45	59	84	69	20.5	30	M8x18
	48	62	87	72
	50	65	90	75

Lista numerów części

Liczba pozycji

Poprzednia

Numer części

Body Material

Shaft Bore Dia. d

(mm)

Max. Allowable Torque Range

(N•m)

Main Body Surface Treatment

Hub Dia. D

(mm)

Max. Allowable Torque

(N•m)

Allowable Thrust Load

(kN)

Overall Length

(mm)

Outer Dia. D1 (or D)

(mm)

RoHS?

Minimalna wielkość zamówienia

EN 1.4301 Equiv.	19	70.1 to 100.0	Not Provided	27	71	7.4	30	47	10	1 szt.
EN 1.4301 Equiv.	20	70.1 to 100.0	Not Provided	28	75	7.4	30	48	10	1 szt.
EN 1.4301 Equiv.	22	70.1 to 100.0	Not Provided	32	83	7.4	32	52	10	1 szt.
EN 1.4301 Equiv.	24	70.1 to 100.0	Not Provided	34	90	7.4	32	54	10	1 szt.
EN 1.4301 Equiv.	25	70.1 to 100.0	Not Provided	34	94	7.4	32	54	10	1 szt.
EN 1.4301 Equiv.	28	150.1 to 200.0	Not Provided	39	157	11.1	36	59	10	1 szt.
EN 1.4301 Equiv.	30	150.1 to 200.0	Not Provided	41	168	11.1	36	61	10	1 szt.
EN 1.4301 Equiv.	32	150.1 to 200.0	Not Provided	43	180	11.1	36	63	10	1 szt.
EN 1.4301 Equiv.	35	200.1 to 300.0	Not Provided	47	262	14.9	38	67	10	1 szt.
EN 1.4301 Equiv.	38	200.1 to 300.0	Not Provided	50	284	14.9	38	70	10	1 szt.
EN 1.4301 Equiv.	40	200.1 to 300.0	Not Provided	53	299	14.9	38	73	10	1 szt.
EN 1.4301 Equiv.	42	300.1 to 500.0	Not Provided	55	314	14.9	38	75	10	1 szt.
EN 1.4301 Equiv.	45	500.1 to 700.0	Not Provided	59	620	27.5	50.5	84	10	1 szt.
EN 1.4301 Equiv.	48	500.1 to 700.0	Not Provided	62	670	27.5	50.5	87	10	1 szt.
EN 1.4301 Equiv.	50	500.1 to 700.0	Not Provided	65	690	27.5	50.5	90	10	1 szt.

Cena jednostkowa (bez VAT)(Cena jednostkowa z podatkiem)	Standardowa data wysyłki

113.22 € ( 134.73 € )	6 dni robocze
116.49 € ( 138.62 € )	Towar dostępny w magazynie: 1 dzień roboczyDostępne z opcją wysyłki tego samego dnia
122.92 € ( 146.27 € )	6 dni robocze
126.20 € ( 150.18 € )	6 dni robocze
129.47 € ( 154.07 € )	6 dni robocze
132.74 € ( 157.96 € )	6 dni robocze
139.16 € ( 165.60 € )	6 dni robocze
142.45 € ( 169.52 € )	6 dni robocze
145.58 € ( 173.24 € )	6 dni robocze
145.58 € ( 173.24 € )	6 dni robocze
152.14 € ( 181.05 € )	6 dni robocze
158.56 € ( 188.69 € )	6 dni robocze
165.23 € ( 196.62 € )	6 dni robocze
168.51 € ( 200.53 € )	6 dni robocze
185.00 € ( 220.15 € )	6 dni robocze
